Принципы работы, оборудование и защита от помех (2026) ЧТО ТАКОЕ RTK GPS?
RTK (Real-Time Kinematic) — это технология высокоточного позиционирования, обеспечивающая точность до 1-2 см по горизонтали и 2-4 см по вертикали (вместо обычных 1-5 метров у стандартного GPS).
Ключевые преимущества: Параметр Обычный GPS RTK GPS Точность 2-10 м 1-2 см Время до фикса 30-60 сек 10-60 сек Стабильность Средняя Высокая Применение Навигация Геодезия, БПЛА, автономные системы
Как это работает:

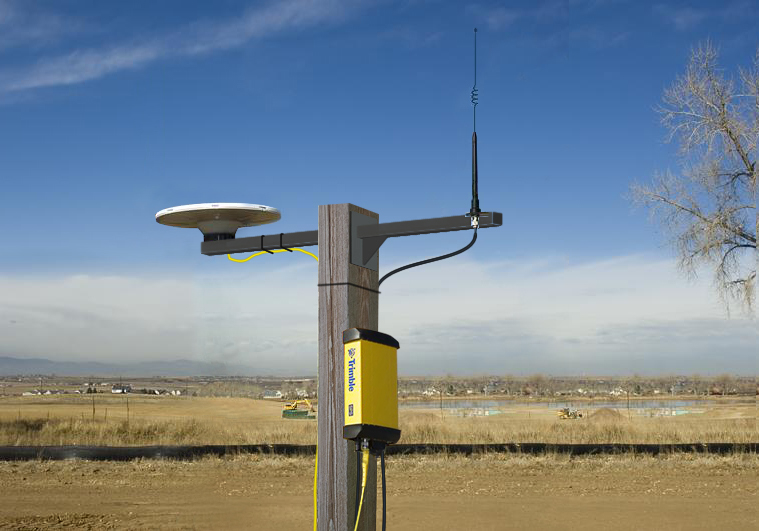

Базовая станция (Base Station) находится в известной точке с точно определёнными координатамиОна принимает сигналы спутников и вычисляет поправки
Ровер (Rover) получает эти поправки и применяет их к своим измерениямРезультат — сантиметровую точность в реальном времени
ПРИНЦИП РАБОТЫ RTK
2.1 Три основных компонента
Спутники GNSS — передают сигналы позиционирования (GPS, GLONASS, Galileo, BeiDou)Базовая станция — находится в известной точке, вычисляет ошибкиРовер — получает поправки от базы в реальном времени
2.2 Типы ошибок, которые исправляет RTK Тип ошибки Причина Величина RTK коррекция Ионосферные задержки Солнечная активность 1-5 м Исправляет Тропосферные задержки Влажность, давление 0.5-2 м Исправляет Эфемеридные ошибки Неточность орбит спутников 1-3 м Исправляет Часовые ошибки Дрейф часов спутников 0.5-1 м Исправляет Многолучевость Отражения от зданий 0.1-5 м Частично

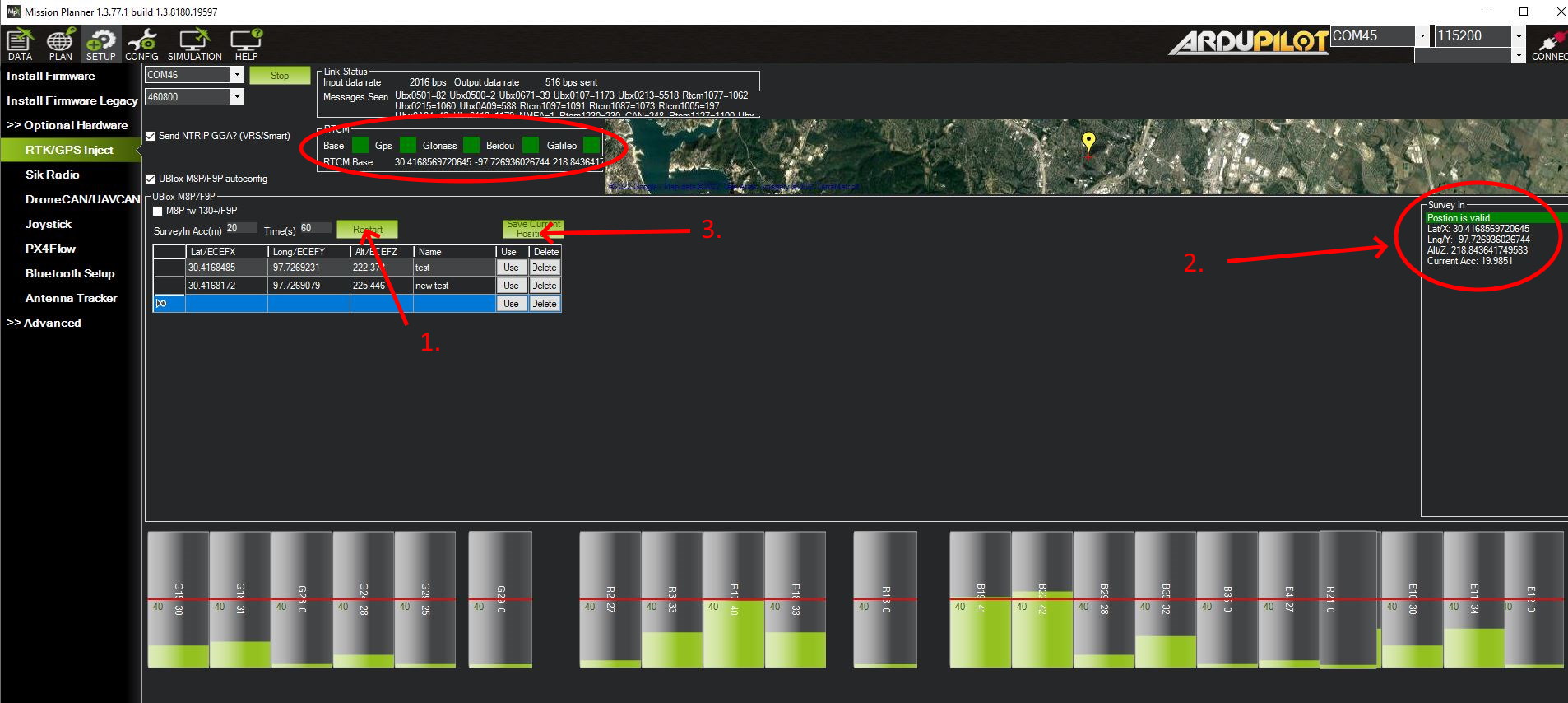

2.3 Процесс получения RTK Fix Статус Точность Описание No GPS — Нет сигнала спутников 3D Fix 1-5 м Обычное GPS позиционирование RTK Float 20-50 см Плавающая поправка RTK Fixed 1-2 см Фиксированная поправка
Время до RTK Fixed: 10-60 секунд в хороших условиях
НЕОБХОДИМОЕ ОБОРУДОВАНИЕ
3.1 Основные компоненты Компонент Назначение Примеры Цена RTK модуль Приёмник GNSS u-blox ZED-F9P, F10A $200-400 Антенна Приём спутников Двухдиапазонная L1/L2/L5 $50-150 Радиомодем Передача поправок Holybro Telemetry 915MHz $100-200 Полётный контроллер Управление дроном Pixhawk V6X, X7+ $200-500 Штатив Установка базы Геодезический штатив $100-300
3.2 Рекомендуемые RTK модули (2026) Модель Частоты Анти-глушение Цена Рекомендация u-blox F9P L1+L2 Базовый $200-260 Стандарт u-blox F10A L1+L2+L5 Базовый $300-400 Лучший выбор Septentrio AsteRx-m3 L1+L2+L5 AIM+ $2000+ Профессиональный QC7820 L1+L2+L5 CWI+DCRF $400-600 Хороший UM982 L1+L2+L5 Встроенный $350-500 Хороший
3.3 Антенны Требования к антенне:
✅ Двухдиапазонная (L1+L2) или трёхдиапазонная (L1+L2+L5)
✅ Металлическая заземляющая пластина (минимум 20×20 см)
✅ Магнитное основание или крепление на штатив
✅ Открытый обзор неба 360°
L5 частота (2026 стандарт):
Лучшая проникающая способность
Меньше подвержена помехам
Рекомендуется для новых проектов
СХЕМЫ ПОДКЛЮЧЕНИЯ

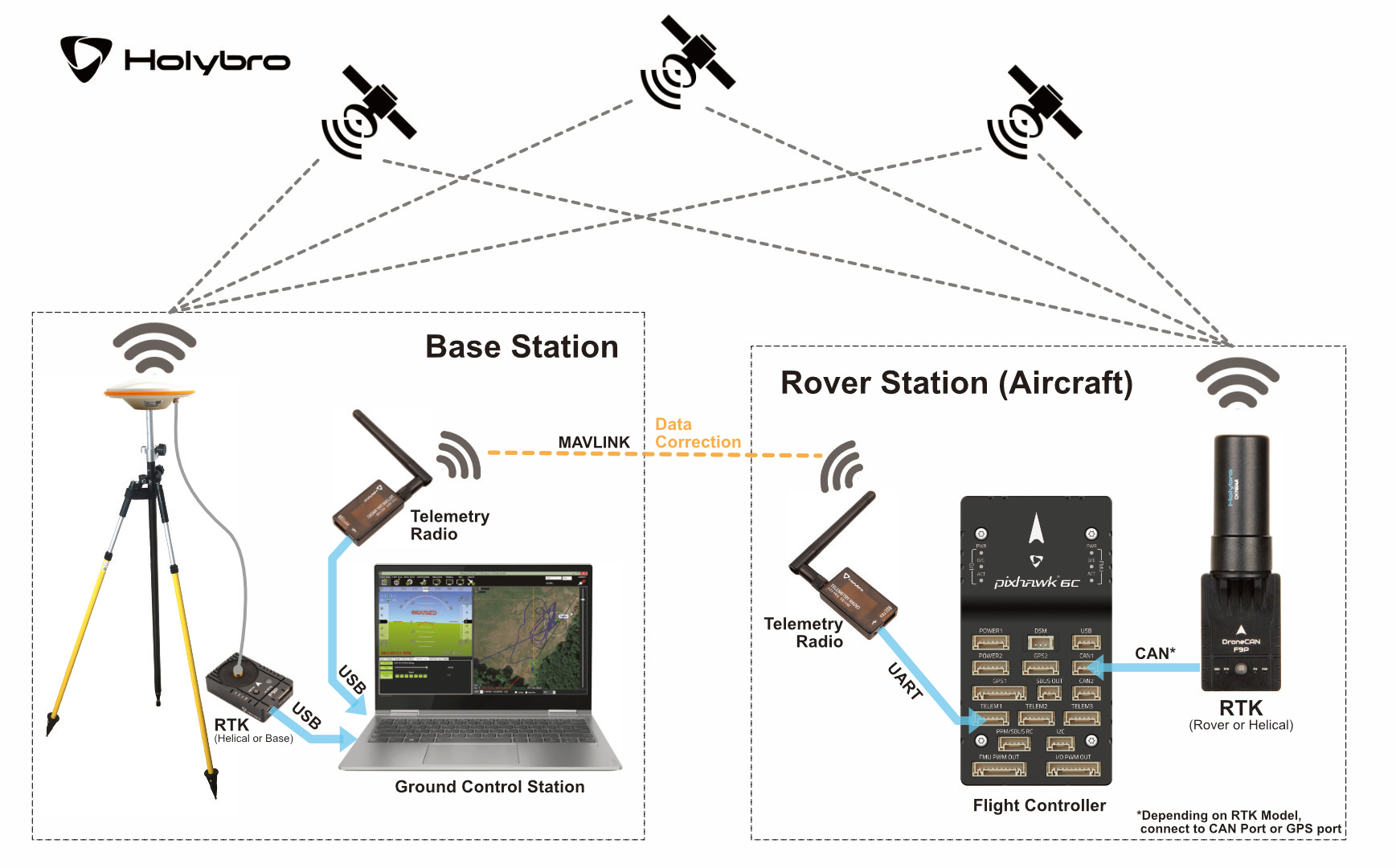

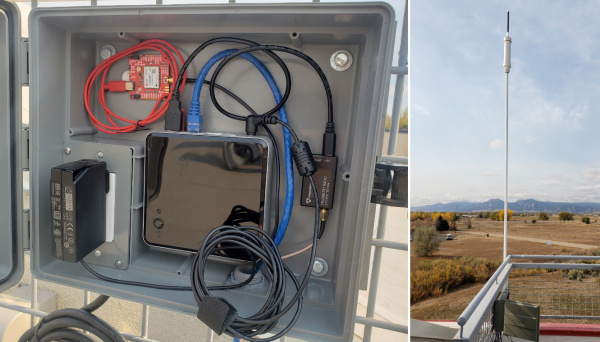

4.1 Общая схема системы Base-Rover Базовая станция (слева):
Антенна на штативе с открытым обзором неба
RTK модуль (Helical или Base)
Ноутбук с Ground Control Station
Telemetry Radio для передачи поправок
Ровер станция (справа):
Полётный контроллер Pixhawk
RTK модуль на дроне
Telemetry Radio для приёма поправок
CAN или GPS порт для подключения

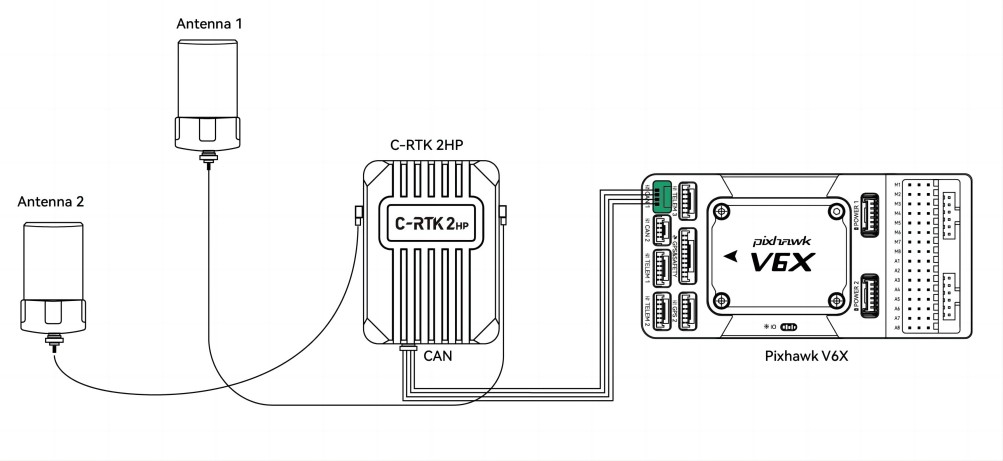

4.2 Подключение C-RTK к Pixhawk V6X Antenna 1 → C-RTK 2HP (основная)
Antenna 2 → C-RTK 2HP (резервная/курс)

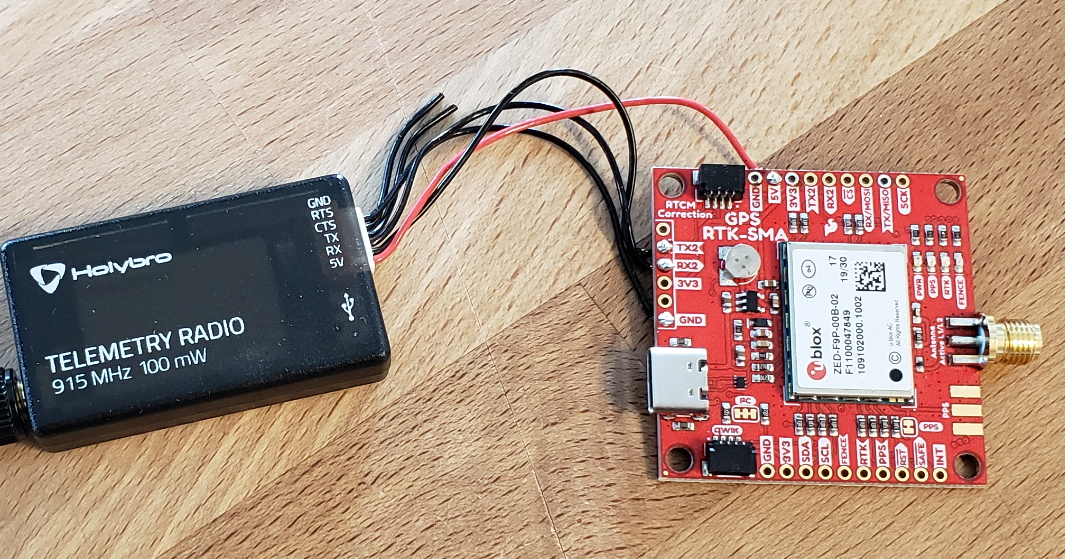

C-RTK 2HP → Pixhawk V6X (CAN порт)4.3 Подключение SparkFun RTK-SMA с радиомодемом Radio Pin RTK Pin Цвет провода GND GND Чёрный TX RX2 Красный RX TX2 Белый 5V 5V Оранжевый

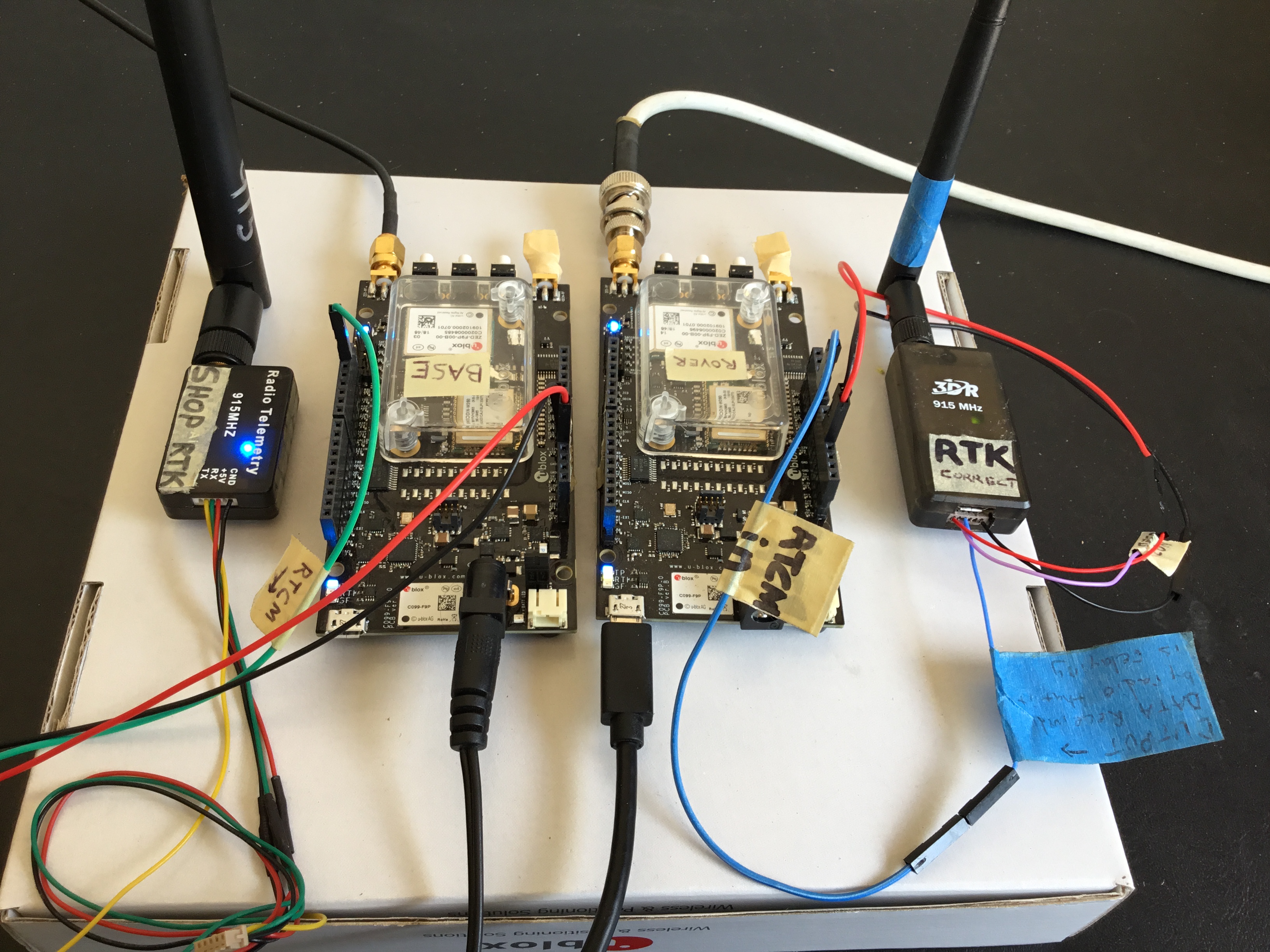

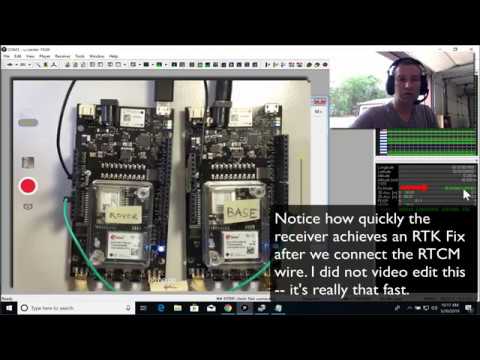

4.4 Физическое подключение Base и Rover Важные моменты:
BASE передаёт RTCM поправкиROVER принимает поправкиРадиомодемы должны быть на одной частоте (915MHz или 433MHz)
Синяя наклейка «RTCM» указывает направление потока данных

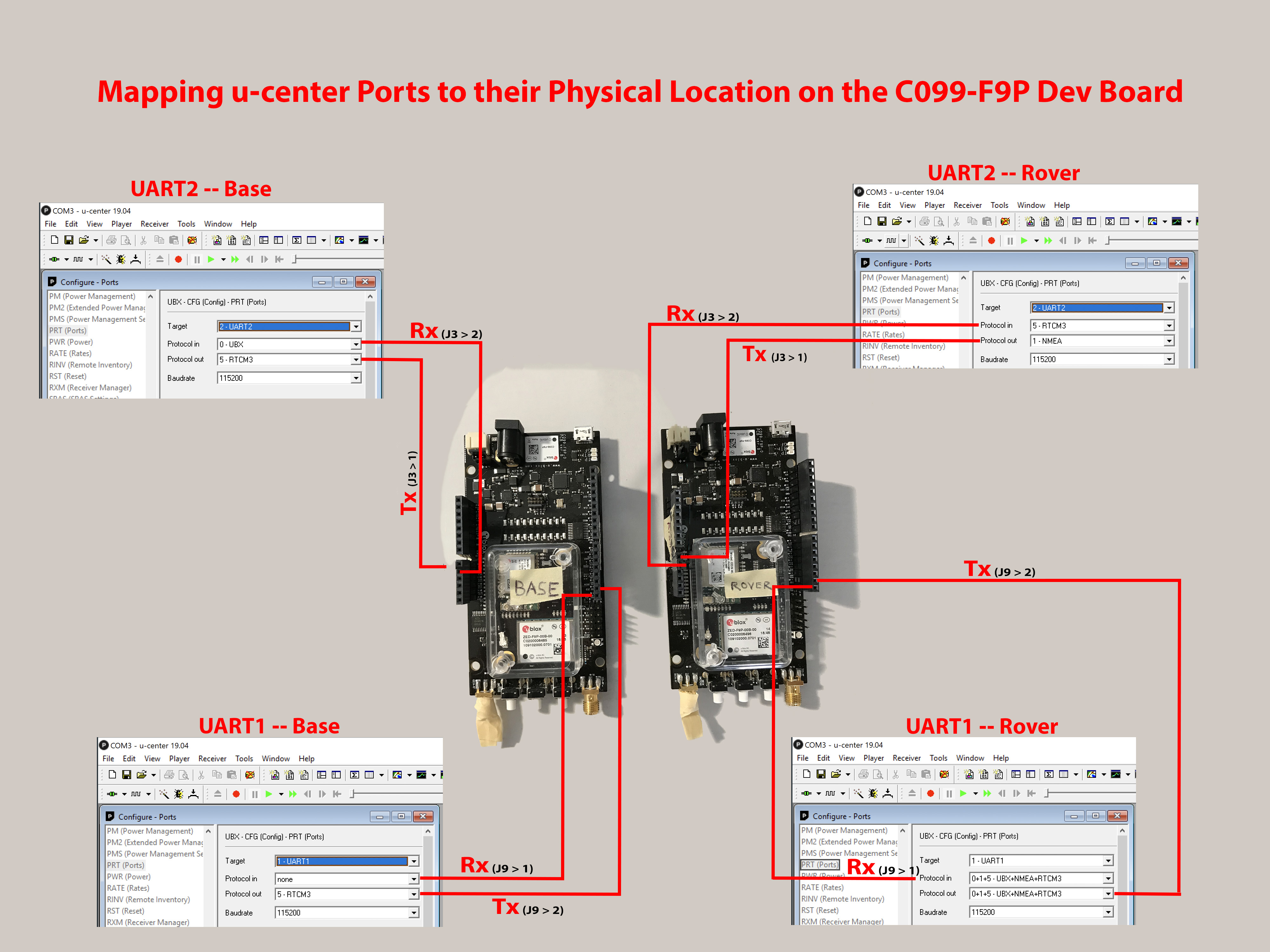

4.5 Карта портов u-blox ZED-F9P Физическое подключение между платами:
BASE TX (J3>1) → ROVER RX (J3>2) BASE TX (J9>2) → ROVER RX (J9>1)
RTK В УСЛОВИЯХ ПОМЕХ
5.1 Типы помех GNSS Тип помех Источник Влияние на RTK Jamming (глушение) Интенциональные/случайные передатчики Критическое Spoofing (подмена) Поддельные спутниковые сигналы Критическое Multipath (многолучевость) Отражения от зданий Умеренное RFI (радиопомехи) Сотовые вышки, WiFi Слабое Ионосферные возмущения Солнечная активность Умеренное
5.2 Помогает ли RTK при помехах? Короткий ответ: RTK сам по себе НЕ защищает от помех, но может работать с системами анти-глушения.
Ограничения RTK при помехах:
❌ RTK не защищает от jamming (глушения сигнала)
❌ При потере спутникового сигнала RTK не работает
❌ Расстояние база-ровер >10 км снижает эффективность при помехах
⚠️ Многолучевость в городах может ухудшить точность
Преимущества RTK в сложных условиях:
✅ Быстрее восстанавливает фикс после кратковременной потери сигнала
✅ Лучшая точность при наличии хотя бы частичного сигнала
✅ Может работать с системами анти-глушения
5.3 Сравнение: Обычный GPS vs RTK vs RTK+Anti-Jam Сценарий Обычный GPS RTK RTK + Anti-Jam Открытое небо 2-5 м 1-2 см 1-2 см Городская застройка 5-15 м 2-10 см 2-5 см Слабые помехи 10-50 м 5-20 см 2-5 см Сильные помехи ❌ Нет сигнала ❌ Нет сигнала ⚠️ 10-50 см Под спутниками ❌ Нет сигнала ❌ Нет сигнала ❌ Нет сигнала
ЗАЩИТА ОТ ПОМЕХ

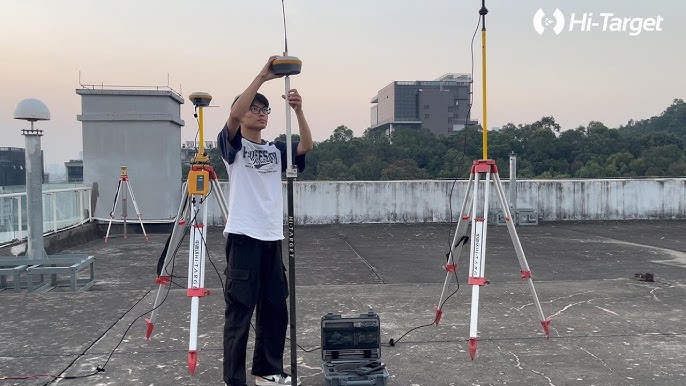

6.1 Аппаратные решения 1. Антенны с защитой от помех:
CRPA (Controlled Reception Pattern Antenna) — адаптивная диаграмма направленностиМногоэлементные антенны — пространственная фильтрацияВстроенные фильтры — LTE/4G фильтрация
2. GNSS модули с анти-глушением:
u-blox ZED-F9P + внешний фильтр
Septentrio AsteRx-m3 AIM+
QC7820 с CWI/DCRF
UM982
3. Комбинированные системы:
GNSS + INS (инерциальная навигация) — работает при потере GPSGNSS + визуальная одометрия — резервное позиционированиеGNSS + барометр — помощь по высоте
6.2 Программные решения 1. PPK вместо RTK:
PPK (Post-Processed Kinematic) — обработка после полётаБолее высокая надёжность в сложных условиях
Не требует связи в реальном времени
2. Multi-Constellation:
Используйте все доступные системы: GPS + GLONASS + Galileo + BeiDou
Больше спутников = лучшая устойчивость
3. Multi-Frequency:
L1 + L2 + L5 частоты
L5 лучше проникает через помехи
6.3 Технологии защиты от помех (2025-2026) Технология Производитель Эффективность Цена AIM+ Anti-Jamming Septentrio 🟢 Высокая $$$$ DSP цифровая обработка Компас (R12i) 🟢 Высокая $$$ AI анти-глушение LOCOSYS LV-1612-U15 🟢 Высокая $$$ CWI + DCRF 司南 QC7820 🟡 Средняя $$ UM982 чип 北斗星通 🟡 Средняя $$
6.4 Рекомендации для БПЛА Мера Приоритет Стоимость Эффект Двухчастотная антенна (L1+L5) Высокий $50-100 Значительный Металлическая заземляющая пластина Высокий $10-20 Значительный GNSS+INS комбинация Средний $200-500 Значительный Фильтр LTE/4G Средний $30-50 Умеренный PPK вместо RTK Низкий Бесплатно Умеренный
ТОЧНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ
7.1 Точность RTK в различных условиях Условия Горизонтальная точность Вертикальная точность Открытое поле 1-2 см 2-4 см Город (открыто) 2-5 см 4-8 см Город (застройка) 5-20 см 10-40 см Под деревьями 10-50 см 20-100 см С помехами 50 см — 5 м 1-10 м
7.2 Время восстановления после потери сигнала Тип потери Обычный GPS RTK RTK + INS Краткая (1-5 сек) 5-10 сек 2-5 сек 0 сек Средняя (5-30 сек) 30-60 сек 10-30 сек 0 сек Длительная (>30 сек) 1-3 мин 30-60 сек 5-30 сек
7.3 Максимальное расстояние база-ровер Точность Максимальное расстояние 1-2 см 0-10 км 2-5 см 10-20 км 5-10 см 20-40 км 10-50 см 40-100 км >50 см 100+ км (NTRIP сети)
7.4 Стоимость оборудования Тип системы Стоимость DIY система $700-1400 Коммерческие решения $5,000-15,000 Профессиональные системы $10,000-50,000
ИСТОЧНИКИ И ССЫЛКИ
8.1 Принцип работы RTK 8.2 u-blox ZED-F9P Документация 8.3 ArduPilot RTK Настройка 8.4 Точность и Производительность (2026) 8.5 Анти-глушение и Защита от Помех 8.6 Контакты производителей ✅ КРАТКИЕ ВЫВОДЫ
Вопрос Ответ Точность RTK 1-2 см горизонтально, 2-4 см вертикально Защищает ли от помех? Нет, нужен отдельный анти-джамминг Работает ли в городах? Да, но точность 5-20 см вместо 1-2 см Нужен ли INS? Да, для критических применений L5 частота помогает? Да, лучше устойчивость к помехам Макс. расстояние база-ровер 10 км для сантиметровой точности
📅 Дата обновления: Март 2026
