Как украинские БПЛА долетают до Ульяновска и Казани: технический разбор

Базовые параметры

Параметр	Значение
Расстояние от границы Украины	800–1100 км
Дальность современных БПЛА	750–2000 км
Производство дронов в Украине (2026)	>7 млн единиц
Стоимость ударного БПЛА	$200–5000

1. Дальнобойные платформы

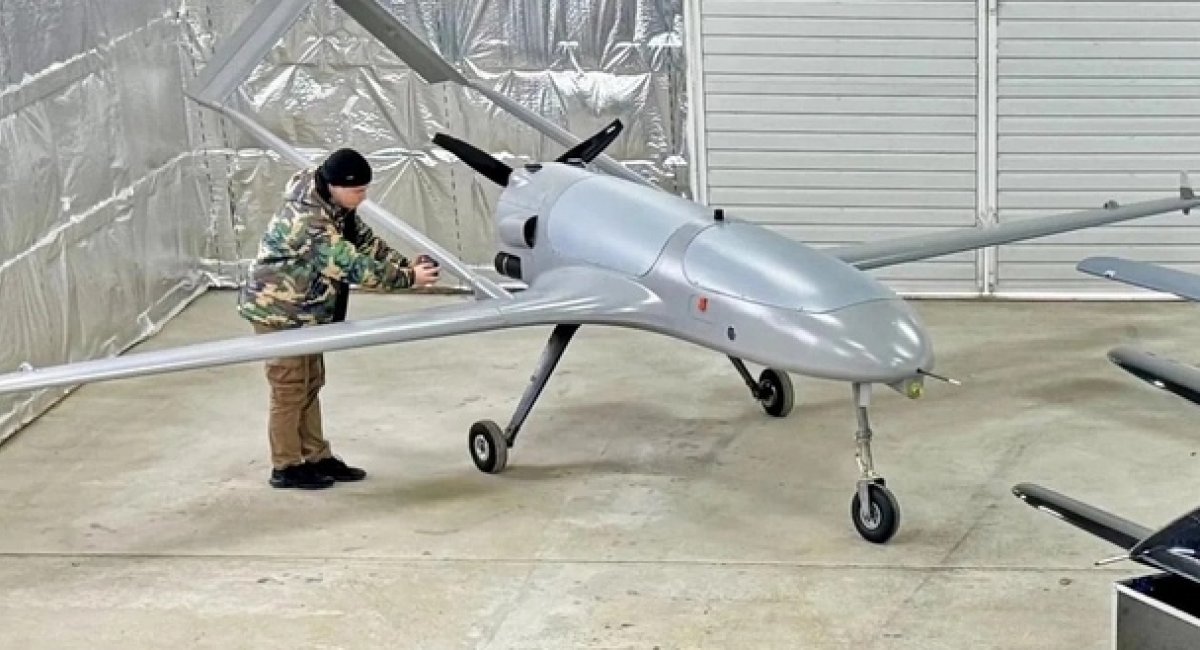

Лютий (АН-196)

Дальность: 1000–2000 км
Полезная нагрузка: до 75 кг
Наведение: ИИ + INS + визуальная коррекция
Особенность: машинное зрение для финального наведения

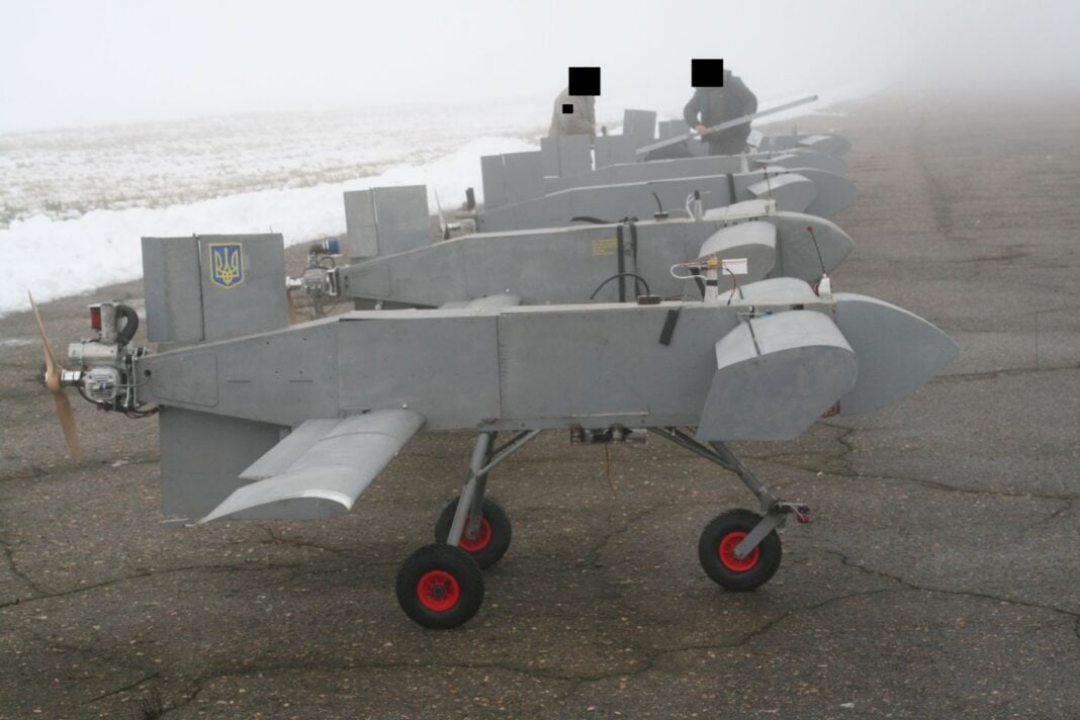

AQ-400 Scythe

Дальность: 750 км (базовая)
Время полёта: 6,5 ч с нагрузкой 32 кг
Скорость: 140 км/ч
Особенность: деревянный корпус с малой ЭПР, низкая заметность для РЛС

2. Система управления: ArduPilot

В операции «Паутина» (июнь 2025) Украина использовала ArduPilot — open-source автопилот — для координации атак на российские авиабазы.

Преимущества для военных БПЛА:

Функция	Практическое применение
Waypoint navigation	Полёт по заранее заданным точкам без связи с оператором
Failsafe режимы	Автономное завершение миссии при потере сигнала
Поддержка INS	Работа без постоянного GPS
Интеграция с внешними ПК	Подключение Raspberry Pi для ИИ-обработки

«That’s ArduPilot, launched from my basement 18 years ago» — подтверждение от создателей проекта [[15]]

3. Навигация в условиях РЭБ: 5 уровней защиты

Уровень 1: Инерциальная система (INS)

Принцип: акселерометры и гироскопы отслеживают ускорение и повороты, вычисляя позицию интегрированием.

Позиция = ∫∫(ускорение)·dt² + начальная_координата

Точность: дрейф 10–100 м/час
Преимущество: полная автономность, не излучает сигналов
Ограничение: накопление ошибки со временем

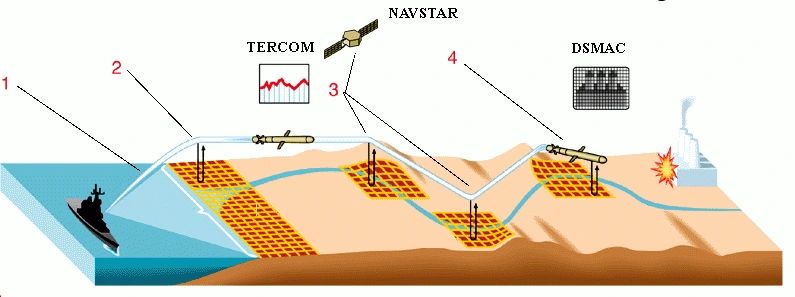

Уровень 2: TERCOM — навигация по рельефу

Алгоритм:

Радиовысотомер измеряет расстояние до земли
Система вычисляет профиль рельефа под дроном
Сравнение с предзагруженной 3D-картой
При совпадении — коррекция координат

Украинская реализация: собственная система для ракет Flamingo FP-5 и БПЛА, работает с ИИ-генерацией карт

Параметр	Значение
Точность	20–50 м
Требуемый рельеф	холмы, овраги, перепады высот
Работает над водой	❌ нет

Уровень 3: Визуальная навигация (OSCAR, Blue Arrow)

OSCAR (Twist Robotics, Украина):

Камера + ИИ распознают дороги, мосты, здания
Сопоставление с предзагруженной картой
Точность: ±20 м, работает днём и ночью (тепловизор)
Протестировано на 500 000+ км полётов

Blue Arrow — альтернативная украинская разработка с аналогичным принципом [[24]]

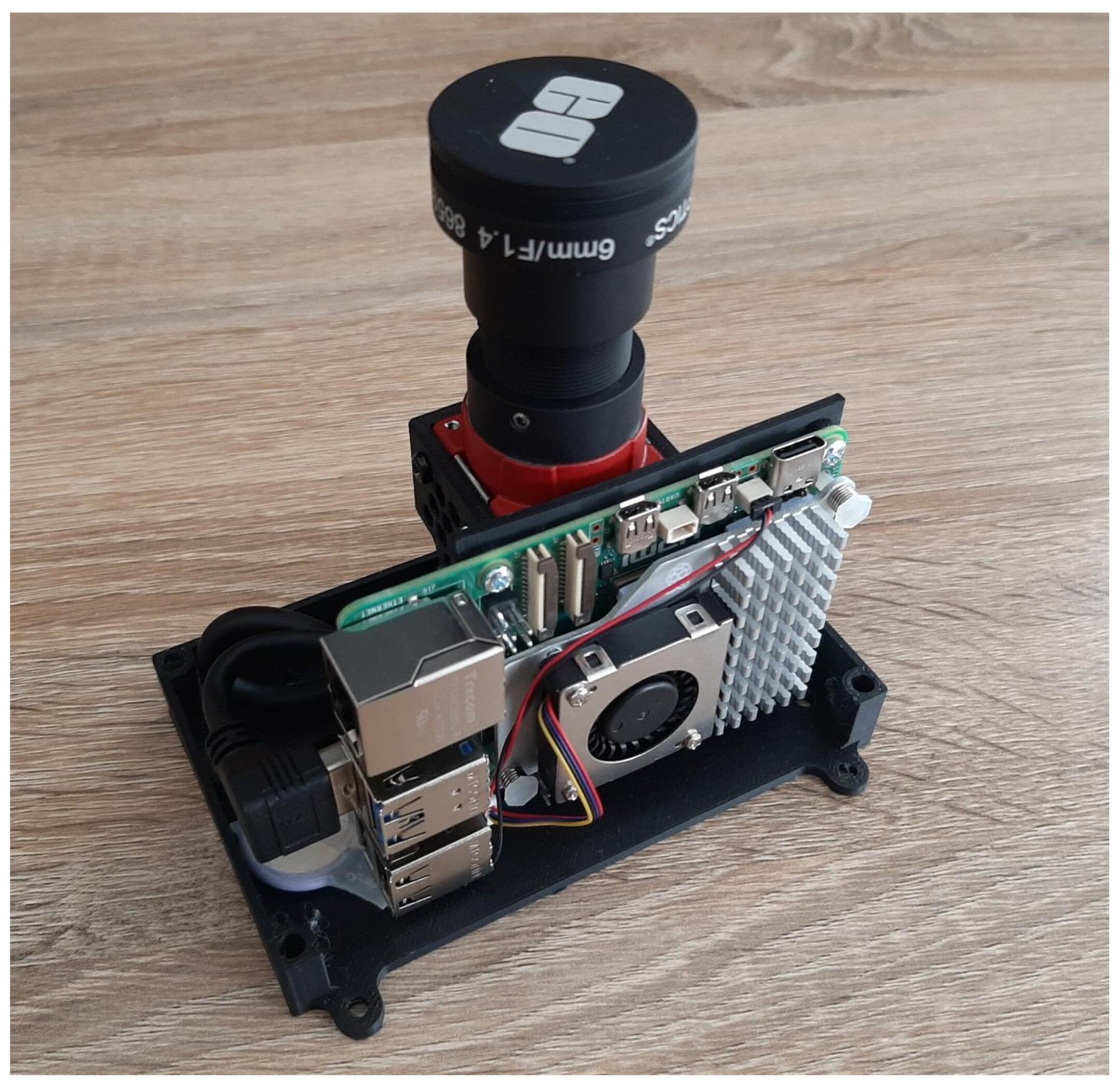

Уровень 4: Навигация по звёздам

Принцип [[18]][[22]]:

Звёздный трекер делает снимок неба
Распознавание звёзд по каталогу (Hipparcos)
Триангуляция по положению звёзд и времени
Вычисление широты, долготы, ориентации

Параметр	Значение
Точность	±4 км
Условия	ясное ночное небо
Вес модуля	<500 г
Стоимость прототипа	$300–800

Уровень 5: Финальное наведение (ИИ + машинное зрение)

На последнем участке дрон переключается в режим распознавания цели:

Сравнение реального изображения с эталоном
Автономная коррекция траектории
Уклонение от средств ПВО на финальном отрезке

4. Тактика проникновения: маршрут и маскировка

Планирование маршрута

Обход зон ПВО: маршруты строятся по картам покрытия российских РЛС
Использование «слепых зон»: долины рек, лесополосы, малонаселённые территории
Заход через Беларусь: сокращает расстояние и меняет вектор атаки

Полёт на малых высотах

Высота: 30–100 м — ниже радиогоризонта большинства РЛС
Маскировка на фоне рельефа и наземных объектов
Снижение вероятности обнаружения до последнего участка

Маскировка и децентрализация

Метод	Эффект
Деревянный/композитный корпус	Снижение ЭПР, сложность обнаружения радарами
Массовые запуски	Перегрузка систем ПВО, даже 10% прорыва — успех
Ложные цели	Отвлечение средств ПВО, разведка маршрутов
Мобильные пусковые	Невозможность упреждающего удара по стартовым позициям

5. Полная схема полёта: от запуска до цели

┌────────────────────────┐
│  1. ЗАПУСК (территория Украины)  │
│    • GPS + INS активны                        │
│    • Точность: 5–10 м                            │
└────────────┬───────────┘
             ↓
┌──────────────────────────┐
│ 2. НАБОР ВЫСОТЫ / КРЕЙСЕРСКИЙ     │
│           • Полёт по waypoints                      │
│           • ArduPilot управляет курсом      │
└────────────┬─────────────┘
             ↓
┌────────────────────────┐
│              3. ВХОД В ЗОНУ РЭБ              │
│           • GPS потерян                            │
│           • Переход на INS + dead          │
│              reckoning                                 │
└────────────┬───────────┘
                             ↓
    ┌────────┴────────┐
    ↓                                                ↓
┌─────────┐   ┌────────────┐
│       TERCOM  │   │       OSCAR /            │
│            (если   │   │      визуальная     │
│         рельеф) │   │      навигация)     │
│         +20–50м │   │         ±20 м            │
└────┬────┘   └──────┬─────┘
     └──────┬────────┘
            ↓
┌─────────────────────────────┐
│           4. НОЧНОЙ УЧАСТОК (опционально) │
│        • Звёздная навигация                               │
│        • Грубая коррекция ±4 км                        │
└────────────┬────────────────┘
             ↓
┌─────────────────────────────┐
│                 5. ФИНАЛЬНЫЙ УЧАСТОК               │
│              • ИИ + машинное зрение                   │
│              • Распознавание цели                         │
│              • Автономная атака                             │
└────────────┬────────────────┘
             ↓
       ┌────▼───┐
       │        ЦЕЛЬ      │
       └────────┘

6. Примеры атак на Поволжье

Дата	Цель	Результат
20.01.2025	Авиапредприятия Казани	Повреждения инфраструктуры
2025–2026	НПЗ Татарстана и Ульяновской области	Временные остановки производства
2026	Регулярные атаки на энергетические объекты	Демонстрация способности достигать глубинных целей

7. Почему это работает против ПВО России

Слабые места обороны:

География: территория РФ слишком велика для сплошного покрытия РЛС
Приоритет фронта: основные средства ПВО сосредоточены у линии соприкосновения
Экономика: стоимость перехвата ($100k+ за ракету) многократно превышает стоимость БПЛА ($200–5000)

Технические преимущества дронов:

Малая ЭПР — сложность обнаружения
Полёт на предельно малых высотах — ниже радиогоризонта
Гибридная навигация — устойчивость к РЭБ
Автономность — не требуют постоянной связи

Сравнительная таблица методов навигации

Метод	Точность	Условия	Устойчивость к РЭБ	Стоимость
GPS	1–5 м	Любые	Низкая	Бесплатно
INS	10–100 м/час	Любые	Полная	$500–5000
TERCOM	20–50 м	Характерный рельеф	Полная	$1000–3000
OSCAR (визуальная)	±20 м	Видимость ориентиров	Полная	$200–1000
Звёздная	±4 км	Ясное ночное небо	Полная	$300–800

Источники

⚠️ Важно: Информация основана на открытых источниках. Точные технические параметры, маршруты и алгоритмы украинских БПЛА являются военной тайной. Ситуация динамична — тактика и технологии обеих сторон постоянно эволюционируют.
