КПД Мотора и Пропеллера: Руководство по Расчёту

Все статьи

Основные формулы расчёта КПД

Базовый КПД пропеллера

η = P_thrust / P_shaft

Где:

• η (эта) — КПД пропеллера (от 0 до 1, или 0-100%)
• P_thrust — полезная мощность тяги (Вт)
• P_shaft — подводимая мощность на валу (Вт)

Мощность тяги

P_thrust = T × V

Где:

• T — сила тяги пропеллера (Н)
• V — скорость полёта (м/с)

Коэффициент поступательного движения (Advance Ratio)

J = V / (n × D)

Где:

• J — безразмерный коэффициент
• V — скорость полёта (м/с)
• n — частота вращения (об/с, или RPM/60)
• D — диаметр пропеллера (м)

Коэффициент тяги

C_T = T / (ρ × n² × D⁴)

Где:

• C_T — безразмерный коэффициент тяги
• ρ — плотность воздуха (кг/м³, обычно 1.225 на уровне моря)
• n — частота вращения (об/с)
• D — диаметр пропеллера (м)

Коэффициент мощности

C_P = P_shaft / (ρ × n³ × D⁵)

Где:

• C_P — безразмерный коэффициент мощности
• P_shaft — мощность на валу (Вт)
• ρ — плотность воздуха (кг/м³)
• n — частота вращения (об/с)
• D — диаметр пропеллера (м)

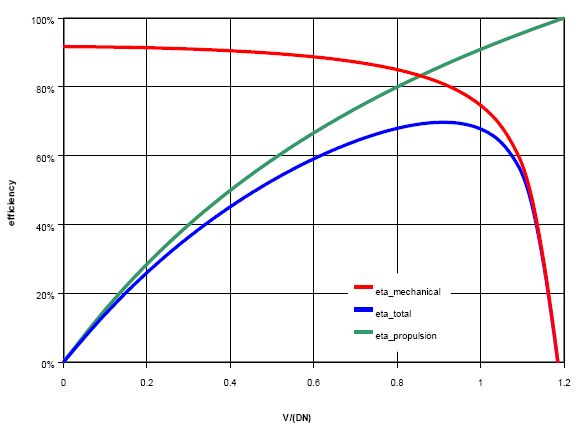

Расчёт КПД через коэффициенты

η = (C_T × J) / C_P

Эта формула связывает КПД пропеллера с безразмерными коэффициентами тяги и мощности, позволяя прогнозировать производительность в различных условиях.

---

Параметры моторов и их влияние

KV Rating (обороты на вольт)

KV показывает количество оборотов в минуту (RPM), которое мотор делает при подаче 1 вольта без нагрузки.

Пример: Мотор 2300KV при напряжении 10V будет иметь скорость ≈ 23,000 RPM без пропеллера.

Важно:

• Высокий KV (2300-2800): высокая скорость, подходит для маленьких пропеллеров (5-6″), гоночные дроны
• Низкий KV (800-1500): высокий крутящий момент, подходит для больших пропеллеров (10-14″), тяжёлые нагрузки, длительное время полёта

Размер статора

Обозначается четырёхзначным числом, например 2207:

• 22 — диаметр статора (мм)
• 07 — высота статора (мм)

Объём статора рассчитывается по формуле:

volume = π × (радиус)² × высота

Пример для 2207:

π × (22/2)² × 7 = 2660.93 мм³

Больший объём = больше крутящего момента = возможность вращать более тяжёлые пропеллеры

Соотношение тяги к весу

Thrust-to-Weight = Общая тяга / Общий вес

• ≥ 2.0 — гонки и фристайл (высокая манёвренность)
• ≈ 1.5 — аэросъёмка и крейсерский полёт (баланс эффективности)
• 1.2-1.5 — лёгкие или начальные дроны

---

Характеристики пропеллеров

Диаметр и шаг (Pitch)

Пропеллер обозначается как 5040 или 5×4:

• 5 (или 50) — диаметр в дюймах
• 4 (или 40) — шаг в дюймах (теоретическое расстояние продвижения за один оборот)

Влияние:

• Больший диаметр = больше тяги, но выше нагрузка на мотор
• Больший шаг = выше скорость, но требуется больше мощности

Материал пропеллеров

Материал	Преимущества	Недостатки	Применение
Пластик (PC/нейлон)	Низкая стоимость, прочность, гибкость	Больше вес, меньше эффективность	Новички, тренировочные полёты
Карбон	Лёгкость, жёсткость, высокая эффективность	Дорогой, хрупкий	Профессионалы, гонки
Композит	Баланс веса и прочности	Средняя цена	Фристайл, аэросъёмка

Количество лопастей

• 2 лопасти — максимальная эффективность, длительное время полёта
• 3 лопасти — баланс тяги и эффективности (наиболее популярно)
• 4-5 лопастей — максимальная тяга, но ниже эффективность

---

Практические примеры расчётов

Пример 1: Самолёт общего назначения

Дано:

• Мощность двигателя: 120 л.с. (89,520 Вт)
• Обороты: 2,400 RPM
• Скорость: 108 узлов (55.56 м/с)
• Диаметр пропеллера: 1.88 м (74″)
• Тяга: 1,783 Н

Расчёт:

Шаг 1: Мощность тяги

P_thrust = T × V = 1,783 Н × 55.56 м/с = 99,071 Вт

Шаг 2: КПД пропеллера

η = P_thrust / P_shaft = 99,071 / 89,520 = 0.827 (82.7%)

Шаг 3: Коэффициент поступательного движения

n = 2,400 / 60 = 40 об/с
J = V / (n × D) = 55.56 / (40 × 1.88) = 0.74

Результат: КПД 82.7% — отличный показатель для крейсерского режима

Пример 2: Гоночный дрон 5″

Дано:

• Мотор: 2207 2300KV
• Батарея: 4S (16.8V)
• Пропеллер: 5×4.3
• Тяга на мотор: 500г (4.9 Н)
• Ток: 35A

Расчёт:

Обороты под нагрузкой (примерно 70% от холостых):

RPM_холостой = 2300 × 16.8 = 38,640
RPM_нагрузка ≈ 38,640 × 0.7 = 27,048

Мощность:

P = V × I = 16.8V × 35A = 588 Вт

Эффективность (грамм/ватт):

Eff = 500г / 588Вт = 0.85 г/Вт

Это хороший показатель для гоночного дрона [[2]]

---

Выбор под различные сценарии

1. Гоночный FPV дрон (5″)

Требования: Максимальная мощность, быстрый отклик

Параметр	Значение
Мотор	2207 / 2306
KV	2300-2800 (4S) / 1700-2000 (6S)
Пропеллер	5″ триблейд, шаг 4.3-5.1
ESC	40-45A, высокая частота PWM
Батарея	4S 1300mAh / 6S 1100mAh
C-rating	≥75C
Thrust/Weight	2.5-3.5
Время полёта	3-5 мин

2. Фристайл дрон (5-6″)

Требования: Баланс мощности и времени полёта

Параметр	Значение
Мотор	2306 / 2208
KV	1800-2500 (4S) / 1500-2000 (6S)
Пропеллер	5-6″ триблейд, шаг 4.0-5.0
ESC	35-45A
Батарея	4S/6S 1300-1500mAh
C-rating	≥60C
Thrust/Weight	2.0-2.5
Время полёта	4-6 мин

3. Cinewhoop (3-4″)

Требования: Стабильность, безопасность, плавность

Параметр	Значение
Мотор	2004 / 2204
KV	1400-2300
Пропеллер	3-4″ 5-blade, шаг 2.5-4.0
ESC	25-35A
Батарея	4S 850-1300mAh
C-rating	≥50C
Thrust/Weight	1.6-2.0
Время полёта	5-7 мин

4. Аэросъёмка / Длительный полёт (7-10″)

Требования: Максимальная эффективность, длительное время

Параметр	Значение
Мотор	2806.5 / 3110 / 4004
KV	800-1500
Пропеллер	7-10″ 2-blade, шаг 4.5-5.5
ESC	30-45A
Батарея	6S 3000-5000mAh
C-rating	≥45C
Thrust/Weight	1.5-2.0
Время полёта	15-25 мин

---

📊 Таблицы подбора комбинаций

Быстрая справочная таблица

Сценарий	Размер рамы	Пропеллер	Мотор	KV	Батарея
Микро дрон	≤150mm	2-3″	1103-1306	3000+	1S-3S
Cinewhoop	180mm	3-4″	2004-2204	1400-2300	4S
5″ FPV	210mm	5″	2205-2208	2300-2600	4S/6S
6″ Long Range	250mm	6″	2206-2208	2000-2300	6S
7″ Long Range	350mm	7″	2506-2508	1200-1600	6S
10″+ Heavy Lift	450mm+	10″+	26xx+	≤1200	6S+

[[2]]

Влияние напряжения на выбор KV

Батарея	Рекомендуемый KV для 5″	Рекомендуемый KV для 7″
4S (16.8V)	2300-2800 KV	1500-1900 KV
6S (25.2V)	1700-2000 KV	900-1300 KV

Формула: RPM = KV × Voltage

---

🛠 Полезные ресурсы и калькуляторы

Онлайн-калькуляторы

1. Propeller Efficiency Calculator — интерактивный расчёт КПД пропеллера
2. Drive Calculator — бесплатный инструмент для анализа brushless моторов и подбора пропеллеров с большой базой данных

Руководства и статьи

3. Oscar Liang — How to Choose FPV Drone Motors — подробное руководство по выбору моторов для FPV дронов
4. T-Motor — Motor and Propeller Matching Guide — профессиональное руководство по подбору комбинаций
5. Propeller Efficiency — MIT — академический материал по эффективности пропеллеров

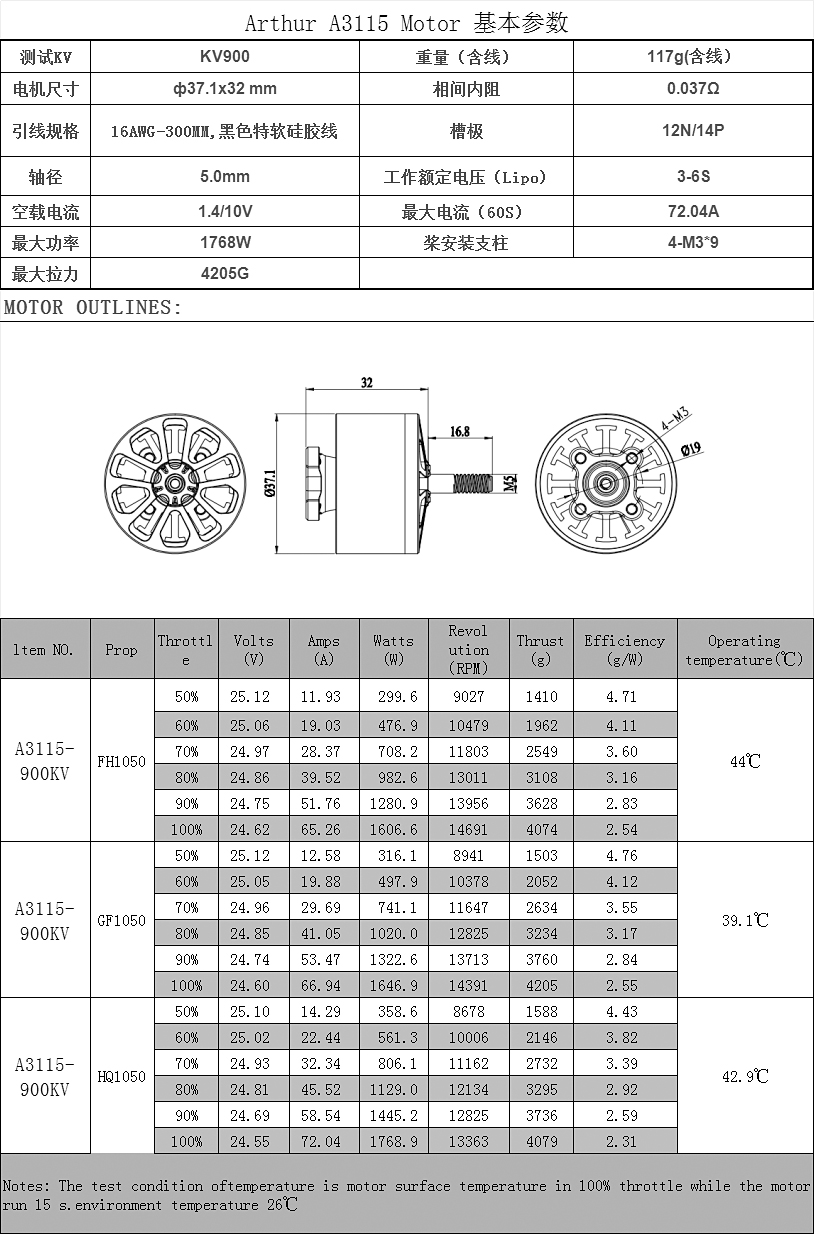

Таблицы и графики

---

⚠️ Частые ошибки при подборе

1. Фокус только на тяге

❌ Смотрят только на максимальную тягу
✅ Нужно учитывать ток и эффективность

2. Игнорирование веса дрона

❌ Лёгкий дрон + тяжёлые пропеллеры = медленный отклик
✅ Соответствие веса и нагрузки

3. Неправильное сочетание KV и напряжения

❌ Высокий KV + высокое напряжение = перегрев
✅ Проверка максимальных RPM

4. Недостаточный C-rating батареи

❌ Батарея не может отдать нужный ток → просадка напряжения
✅ C-rating × ёмкость ≥ суммарный ток всех моторов [[3]]

---

🔧 Практические советы по настройке

Пошаговая проверка

1. Базовая проверка

• Правильное направление вращения
• Надёжная установка пропеллеров
• Отсутствие люфтов

1. Наземный тест

• Кратковременный запуск на среднем газе
• Контроль температуры моторов и ESC
• Прослушивание на предмет посторонних шумов

1. Контроль тока

• Измерение тока на полном газе
• Запас 20-30% от номинала ESC
• Проверка просадки напряжения батареи

1. Лётные испытания

• Короткий тестовый полёт
• Проверка отзывчивости при взлёте
• Контроль температуры после посадки

1. Оптимизация

• Если время полёта короткое → уменьшить размер/шаг пропеллера
• Если недостаточная тяга → увеличить размер/шаг [[3]]

---

📚 Дополнительные материалы

Рекомендуемая литература

• Propeller Efficiency — подробный расчёт эффективности пропеллеров для турбовинтовых самолётов [[1]]
• NASA — Propeller Thrust — основы теории тяги пропеллера [[6]]

Инструменты

• eCalc — онлайн-калькулятор для расчёта силовых установок
• Drive Calculator — программа для анализа производительности
• Motor Testing Stand — стенды для измерения тяги и тока

---

💡 Заключение

Правильный подбор мотора и пропеллера — это баланс между:

• Тягой и эффективностью
• Мощностью и временем полёта
• Отзывчивостью и стабильностью

Ключевые принципы:

1. Определяем цель (гонки, фристайл, аэросъёмка, long range)
2. Рассчитываем вес дрона
3. Выбираем размер пропеллера исходя из рамы
4. Подбираем мотор с подходящим KV и размером статора
5. Проверяем совместимость с ESC и батареей
6. Тестируем и оптимизируем

Помните: не существует универсальной комбинации — каждый дрон уникален и требует индивидуального подхода!

---

Последнее обновление: Март 2026
