Оценка радиообстановки GNSS: руководство для модулей Unicore и u-blox

/ ГНСС / От

Все статьи

Содержание

  1. Мониторинг помех на Unicore UM982
  2. Мониторинг помех на u-blox (F9P/F20)
  3. Сравнение антенн: методы и критерии
  4. Практические тесты для европейской части РФ

1. Мониторинг помех на Unicore UM982

Фото модуля

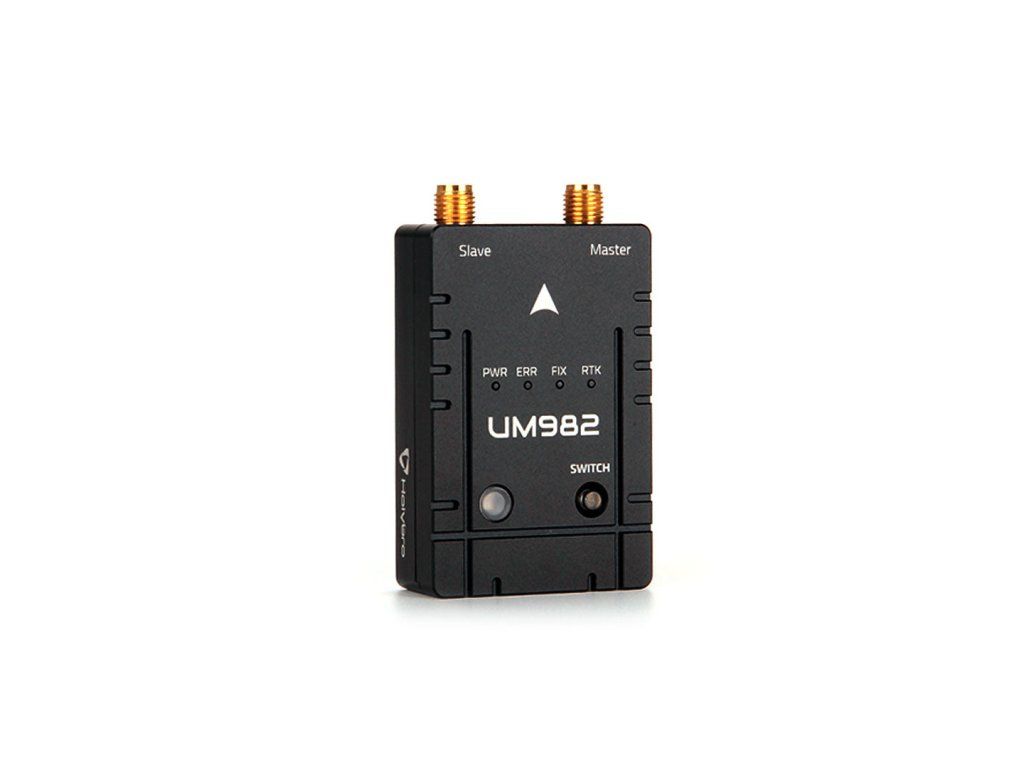

Holybro H-RTK UM982 — Holybro Store

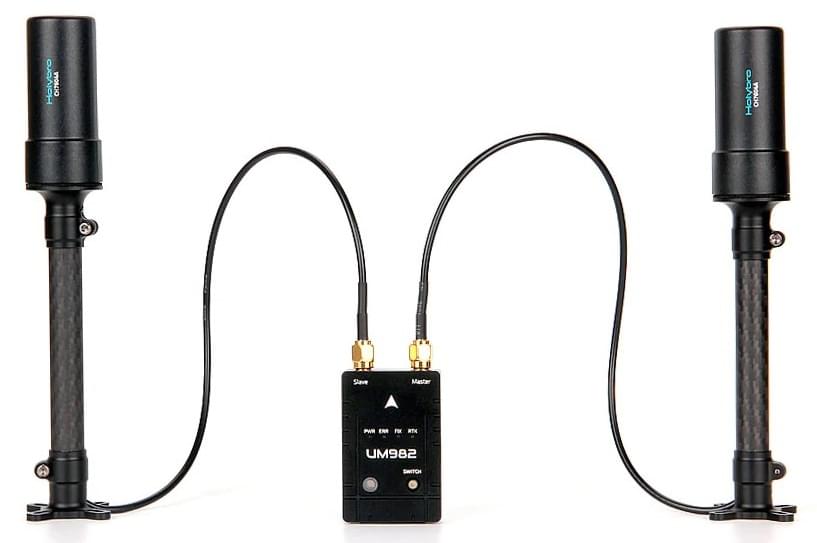

UM982 с двумя антеннами для определения курса — PX4 Guide

Команды для мониторинга

КомандаОписаниеФормат вывода
LOG JAMMINGВключить логирование помехБинарный/ASCII
UNLOG JAMMINGОтключить логирование—
LOG RAWEPHEMСырые данные спутниковБинарный
LOG RANGEИзмерения по спутникамASCII/Binary

Параметры для анализа

ПараметрНормальное значениеПри помехеПорог тревоги
C/N0 (L1)35-50 dB-Hz<30 dB-Hz<25 dB-Hz
C/N0 (L5)30-45 dB-Hz<25 dB-Hz<20 dB-Hz
Jamming Strength0>10>30
Спутников в view15-25<10<6
RTK FixДаНет/Float—

Вывод мощности помехи

UM982 поддерживает вывод мощности помехи в реальном времени через встроенный антиджамминг блок [[35]]. Значение выводится в логе JAMMING:

#JAMMING,week,tow,jamming_state,jamming_power
$JAMMING,2345,123456.78,1,25.5

Где:

  • jamming_state: 0 = нет помех, 1 = обнаружена помеха
  • jamming_power: мощность помехи в dBm

Источник: Unicore UM982 User Manual

2. Мониторинг помех на u-blox (F9P/F20)

Фото модулей

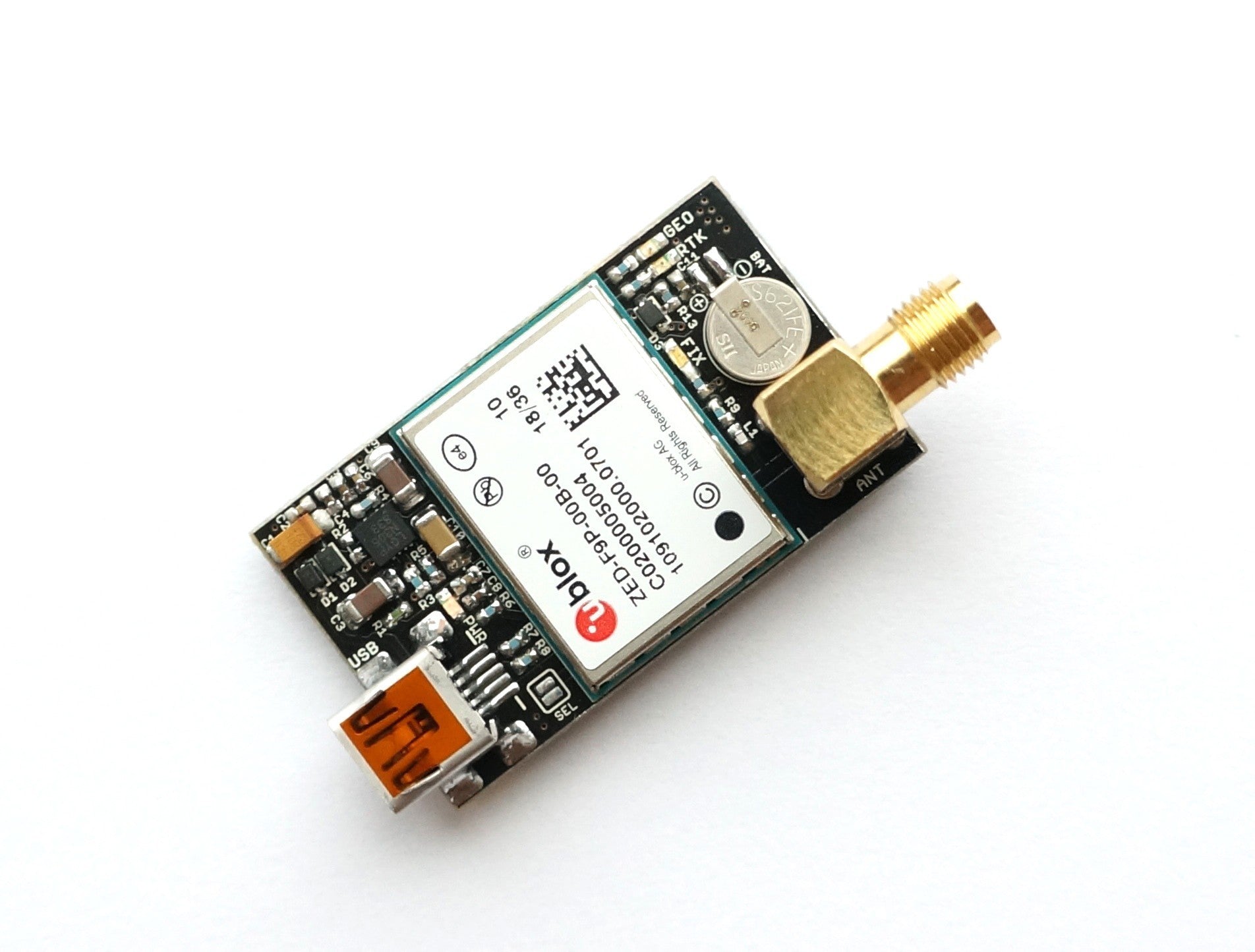

u-blox ZED-F9P на плате с USB — GNSS Store

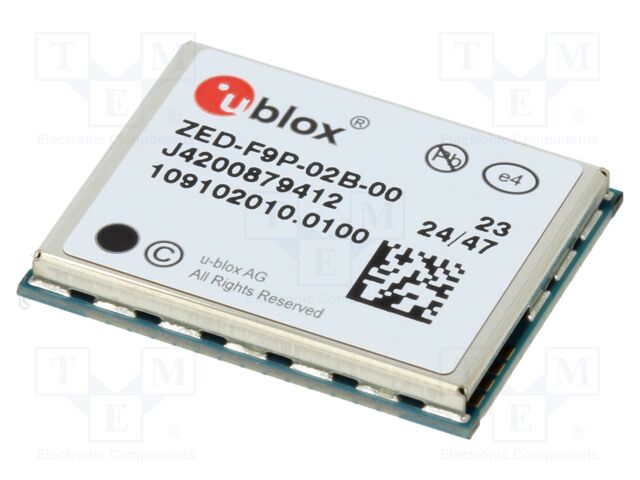

u-blox ZED-F9P-02B модуль — TME.eu

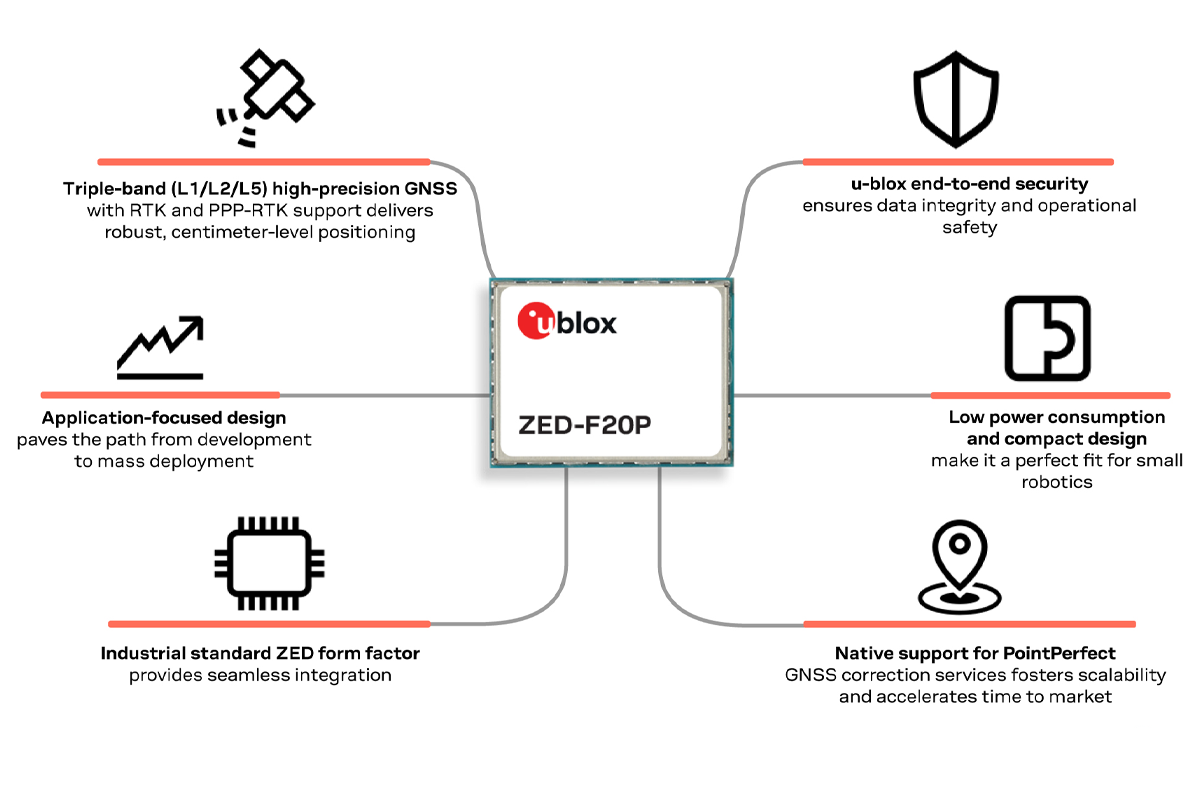

u-blox ZED-F20P архитектура безопасности — CNX Software

UBX-сообщения для мониторинга

СообщениеОписаниеЧастота обновления
UBX-NAV-SIGУровень сигнала по каждому спутнику1-10 Гц
UBX-MON-RFДетектирование CW-помех (узкополосных)1 Гц
UBX-MON-HWСтатус оборудования, jammingState1 Гц
UBX-NAV-SPGСтатус спуфинга (F20)1 Гц
UBX-SEC-SIGSecurity signal status (F20) 1 Гц

Поля для анализа помех

UBX-MON-RF:

  • jamInd — индикатор узкополосных помех (0-255)
  • cwSuppression — статус подавления CW-помех

UBX-MON-HW:

  • jammingState — 0 = нет, 1 = warning, 2 = critical
  • noisePerMS — уровень шума на миллисекунду

UBX-NAV-SIG:

  • cno — C/N0 для каждого сигнала
  • flags — флаги качества сигнала

Пример конфигурации через u-center

1. Откройте u-center 2
2. View → Message View
3. Добавьте: UBX-NAV-SIG, UBX-MON-RF, UBX-MON-HW
4. CFG-MSG: установите частоту вывода 1 Гц
5. CFG-SAVE: сохраните конфигурацию

Источник: u-blox ZED-F9P Integration Manual

Пороговые значения для u-blox

ПараметрНормаПредупреждениеКритично
jamInd0-3031-60>60
jammingState012
C/N0 (L1)>35 dB-Hz25-35<25 dB-Hz
C/N0 (L5)>30 dB-Hz20-30<20 dB-Hz
noisePerMS<100100-200>200

Источник: u-blox Jammertest 2025

3. Сравнение антенн: методы и критерии

Шесть ключевых параметров антенны

ПараметрОписаниеВлияние на защиту
Gain (dBi)Усиление антенныВысокий gain = лучше C/N0
Axial RatioПоляризация (идеал <3 dB)Низкий AR = лучше сигнал
Front-to-BackОтношение фронт/тылВысокий = защита от помех сзади
Beam WidthШирина лучаУзкий = меньше помех с боков
VSWRКСВН (<2.0 идеально)Низкий = меньше потерь
LNA Noise FigureШум усилителя (<2 dB)Низкий = лучше чувствительность

Методы сравнения антенн

1. Статический тест C/N0

ШагДействие
1Установите антенну на открытой местности
2Запишите C/N0 для всех видимых спутников
3Повторите для каждой тестируемой антенны
4Сравните среднее C/N0 по всем спутникам

2. Тест с искусственной помехой

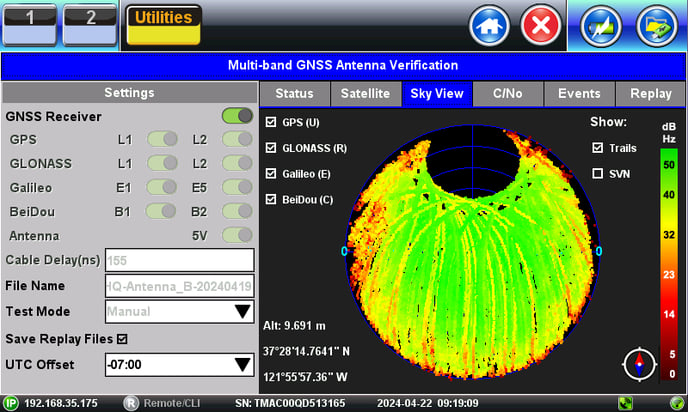

Интерфейс мониторинга GNSS антенны — VeEX Knowledge Base

ОборудованиеНазначение
GNSS Signal GeneratorСоздание тестовых сигналов
Spectrum AnalyzerАнализ спектра помех
AttenuatorРегулировка мощности сигнала

3. Sky Plot анализ

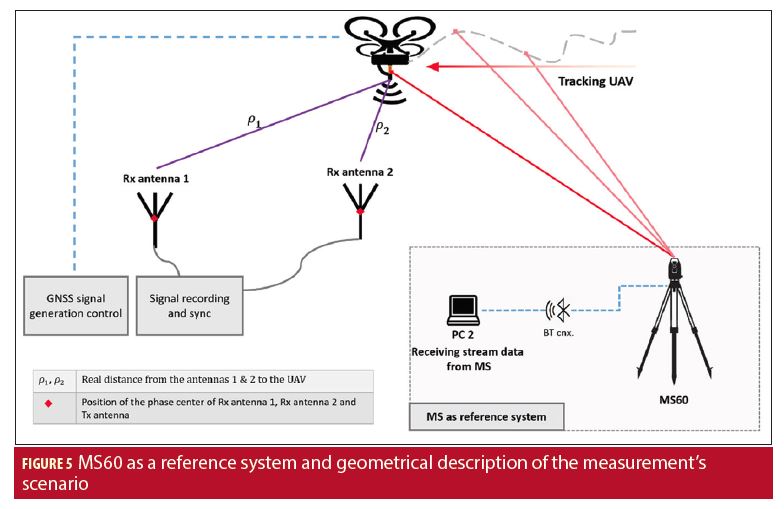

Схема тестирования GNSS антенн с БПЛА — Inside GNSS

Рекомендуемые антенны для европейской части РФ

АнтеннаТипGainLNAЦена (₽)Применение
Taoglas AA.165Активная28 dB1.5 dB8 000-12 000БПЛА, авто
Harxon HX-CE403AАктивная30 dB1.2 dB6 000-9 000Геодезия
Tallysman TW3710Активная28 dB1.5 dB10 000-15 000Промышленность
Quectel AG32Активная26 dB2.0 dB4 000-6 000Бюджет
u-blox ANN-MBАктивная25 dB2.5 dB5 000-8 000u-blox модули

Источники: Taoglas GNSS Antennas, GNSS Store

4. Практические тесты для европейской части РФ

Карта уровней помех по регионам

РегионУровень помехРекомендуемая защитаТестовые точки
Москва/МОСредний-ВысокийUM982 / F9P + фильтрМКАД, центр, аэропорты
Белгород/КурскВысокийUM982 / Mosaic-X5Приграничная зона
Санкт-ПетербургСреднийLC29HBA / F9PЦентр, порт
КалининградВысокийUM982 / Mosaic-HВся область
Краснодар/СочиНизкий-СреднийLC29HBA / F9PПобережье, горы
Урал/СибирьНизкийВсе модулиОткрытые зоны

⚠️ Важно: Данные основаны на отчётах пользователей 2025-2026 — GNSS Store

Протокол полевого тестирования

Шаг 1: Базовая запись

1. Установите модуль на открытой местности
2. Запишите 5 минут данных (C/N0, количество спутников)
3. Сохраните лог в формате UBX/RTCM

Шаг 2: Тест с помехой

1. Включите тестовый джаммер (если легально)
2. Запишите время до потери фиксации
3. Запишите время восстановления после выключения

Шаг 3: Сравнение антенн

1. Установите антенну A, запишите C/N0
2. Замените на антенну B, запишите C/N0
3. Рассчитайте разницу в dB

Критерии прохождения теста

ПараметрПроходНеудовлетворительно
Время до потери Fix>60 сек<10 сек
Время восстановления<30 сек>120 сек
C/N0 падение<10 dB>20 dB
Спутников потеряно<30%>70%

Оборудование для тестирования

УстройствоНазначениеЦена (₽)
u-blox EVK-F9PОценка F9P25 000-35 000
u-blox EVK-X20PОценка F20 [[44]]40 000-55 000
Holybro UM982 KitОценка UM982 [[3]]35 000-50 000
Spectrum AnalyzerАнализ помех100 000+
GNSS SimulatorТестовые сигналы500 000+

Источники: u-blox EVK-X20P, Holybro UM982

Сводная таблица: мониторинг помех

ФункцияUnicore UM982u-blox F9Pu-blox F20
Команда мониторингаLOG JAMMINGUBX-MON-RF UBX-SEC-SIG
Вывод мощности помехи✅ Да ⚠️ Косвенно✅ Да
Детектирование спуфинга⚠️ Базовое✅ OSNMA ✅ Продвинутое
Anti-jam блок✅ 60 dB ❌ Нет✅ Security
Визуализация спектра❌ Нет❌ Нет️ Через хост
Частота обновления1-10 Гц1-10 Гц1-25 Гц

Источники информации

  1. Unicore UM982 Product Brief
  2. Unicore UM982 User Manual
  3. Holybro UM982 Specification
  4. u-blox ZED-F9P Integration Manual
  5. u-blox ZED-F9P Product
  6. u-blox ZED-F20P DataSheet
  7. u-blox ZED-F20P Integration Manual
  8. u-blox Jammertest 2025
  9. u-blox OSNMA Update
  10. Taoglas GNSS Antenna Parameters
  11. GNSS Store ZED-F9P
  12. GNSS Store UM982
  13. PX4 UM982 Guide
  14. CNX Software ZED-F20P
  15. Mouser ZED-F20P

⚠️ Примечание

Информация актуальна на апрель 2026. В условиях европейской части РФ рекомендуется проводить полевые тесты перед внедрением. ⚠️ Использование тестовых джаммеров требует разрешения Роскомнадзора. Для легального тестирования используйте GNSS-симуляторы в экранированных помещениях.
