РУКОВОДСТВО ПО ПОДКЛЮЧЕНИЮ И НАСТРОЙКЕ RTK GPS


ЧАСТЬ 1: НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Компоненты системы RTK:

КомпонентНазначениеПримеры
RTK модульПриёмник GNSSu-blox ZED-F9P, NEO-F9P
АнтеннаПриём спутниковДвухдиапазонная L1/L2
РадиомодемПередача поправокHolybro Telemetry 915MHz
Полётный контроллерУправление дрономPixhawk V6X, X7+
ШтативУстановка базыГеодезический штатив

ЧАСТЬ 2: СХЕМЫ ПОДКЛЮЧЕНИЯ

2.1 Общая схема системы Base-Rover

Схема системы RTK Holybro

Базовая станция (слева):

  • Антенна на штативе с открытым обзором неба
  • RTK модуль (Helical или Base)
  • Ноутбук с Ground Control Station
  • Telemetry Radio для передачи поправок

Ровер станция (справа):

  • Полётный контроллер Pixhawk
  • RTK модуль на дроне
  • Telemetry Radio для приёма поправок
  • CAN или GPS порт для подключения

2.2 Подключение C-RTK к Pixhawk V6X

CUAV C-RTK подключение

Подключение:

Antenna 1 → C-RTK 2HP (основная)
Antenna 2 → C-RTK 2HP (резервная/курс)
C-RTK 2HP → Pixhawk V6X (CAN порт)

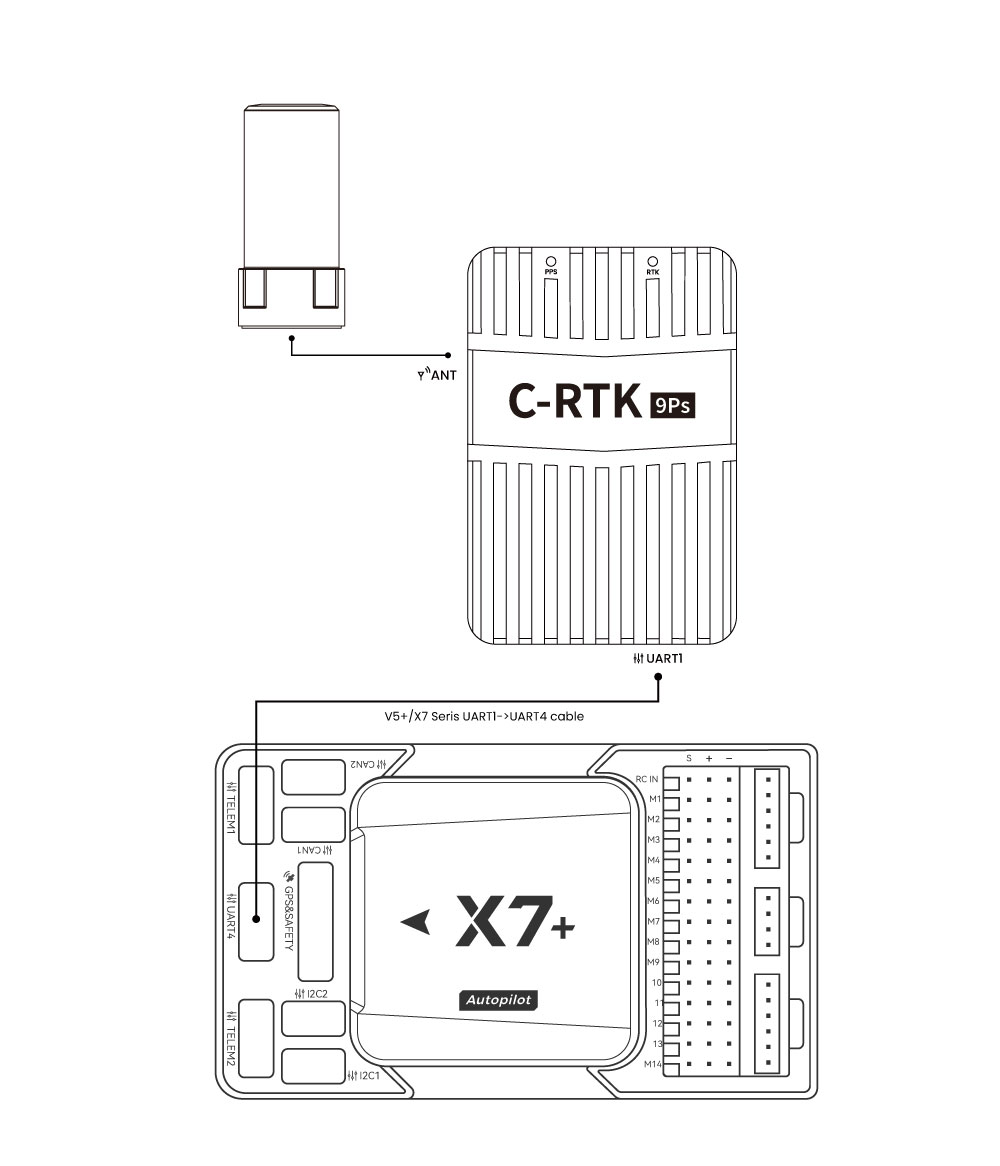

2.3 Подключение C-RTK 9Ps к X7+

CUAV C-RTK 9Ps схема

Схема проводов:

  • UART1UART4 на полётном контроллере
  • Используйте кабель V5+/X7 Series UART1→UART4
  • Антенна подключается к разъёму ANT

2.4 Подключение SparkFun RTK-SMA с радиомодемом

SparkFun RTK подключение

Распиновка Telemetry Radio → RTK-SMA:

Radio PinRTK PinЦвет провода
GNDGNDЧёрный
RTS
CTS
TXRX2Красный
RXTX2Белый
5V5VОранжевый

2.5 Физическое подключение Base и Rover

База и Ровер с радиомодемами

Важные моменты:

  • BASE (слева) — передаёт RTCM поправки
  • ROVER (справа) — принимает поправки
  • Синяя наклейка «RTCM» указывает направление потока данных
  • Радиомодемы должны быть на одной частоте (915MHz или 433MHz)

ЧАСТЬ 3: НАСТРОЙКА ЧЕРЕЗ U-CENTER

3.1 Карта портов u-blox ZED-F9P

u-center порты F9P

Настройка BASE (левая плата):

UART2 -- Base:
├─ Target: 2-UART2
├─ Protocol in: 0-UBX
└─ Protocol out: 5-RTCM3
└─ Baudrate: 115200

UART1 -- Base:
├─ Target: 1-UART1
├─ Protocol in: none
└─ Protocol out: 5-RTCM3

Настройка ROVER (правая плата):

UART2 -- Rover:
├─ Target: 2-UART2
├─ Protocol in: 5-RTCM3
└─ Protocol out: 1-NMEA
└─ Baudrate: 115200

UART1 -- Rover:
├─ Target: 1-UART1
├─ Protocol in: 0+1+5 (UBX+NMEA+RTCM3)
└─ Protocol out: 0+1+5 (UBX+NMEA+RTCM3)

Физическое подключение между платами:

  • BASE TX (J3>1)ROVER RX (J3>2)
  • BASE TX (J9>2)ROVER RX (J9>1)

3.2 Готовая настройка Base-Rover

Настройка завершена

Индикация успешной настройки:

  • Синие светодиоды горят на обоих модулях
  • RTK Fix достигается быстро после подключения RTCM
  • Статус «Fixed» в u-center

ЧАСТЬ 4: НАСТРОЙКА В MISSION PLANNER

4.1 Открытие раздела RTK/GPS Inject

Подключитесь к полётному контроллеру и перейдите:
SETUP → Optional Hardware → RTK/GPS Inject

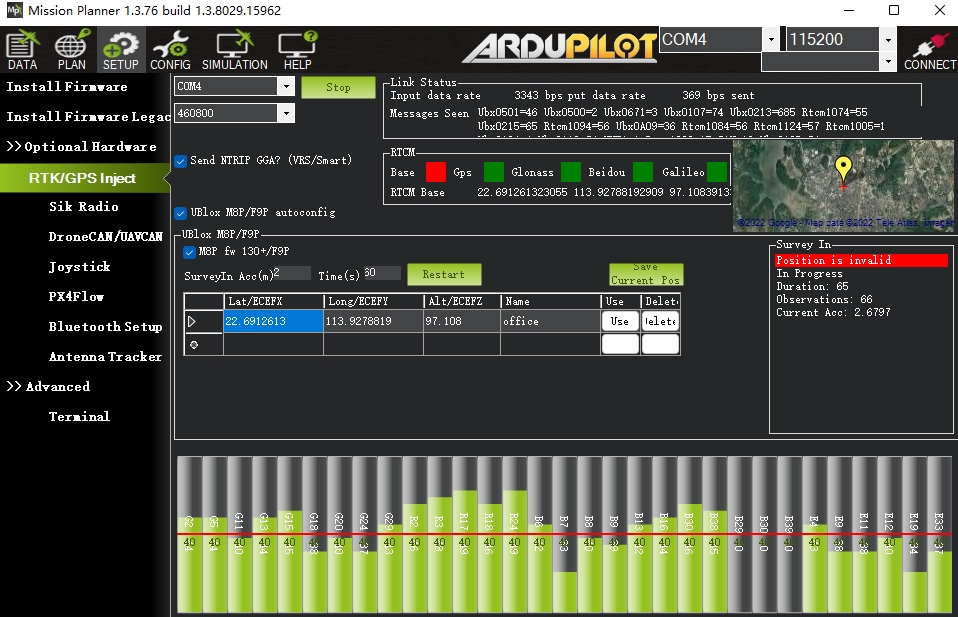

4.2 Настройка Survey-In для базовой станции

Mission Planner Survey-In

Параметры Survey-In:

ПараметрЗначениеОписание
SurveyIn Acc(m)²20Требуемая точность (м²)
Time(s)60Минимальное время наблюдения
RestartПерезапуск обследования
Save Current PosСохранить текущие координаты

Статус справа:

  • Position is invalid — обследование не завершено
  • Position is valid — база готова к работе

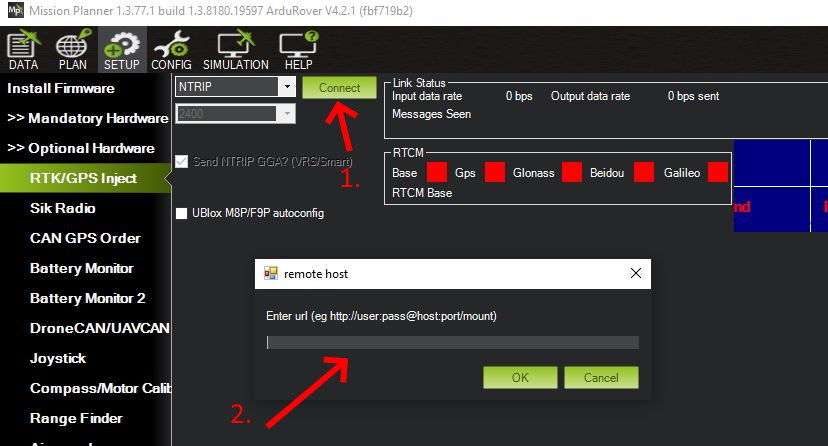

4.3 Настройка NTRIP подключения

NTRIP настройка

Шаги подключения:

  1. Выберите NTRIP в выпадающем списке
  2. Нажмите Connect (красная стрелка 1)
  3. Введите URL в формате: http://user:pass@host:port/mountpoint
  4. Нажмите OK (красная стрелка 2)

4.4 Настройка COM порта для радиомодема

COM порт настройка

Параметры:

  • COM порт: Выберите порт радиомодема (например COM46)
  • Baud rate: 115200 или 57600
  • Нажмите Connect для подключения

4.5 Проверка статуса RTK

RTK статус успешно

Зелёные индикаторы означают:

  1. Base — базовая станция активна
  2. Gps, Glonass, Beidou, Galileo — все системы работают
  3. Position is valid — координаты базы определены
  4. Survey-In завершён — точность достигнута

Координаты базы сохраняются в таблице:

  • Lat/ECEFX — широта
  • Long/ECEFY — долгота
  • Alt/ECEFZ — высота

ЧАСТЬ 5: УСТАНОВКА АНТЕННЫ БАЗОВОЙ СТАНЦИИ

5.1 Профессиональная установка

Профессиональная база Trimble

Требования к месту:

  • Открытый обзор неба 360°
  • Вдали от зданий и деревьев (минимум 50м)
  • Стабильное крепление на столбе/штативе
  • Металлическая заземляющая пластина под антенной
  • ✅ Защита от погодных условий (бокс для электроники)

5.2 Полевая установка на штативе

Полевая установка

Компоненты:

  • Геодезический штатив
  • GNSS приёмник на вехе
  • Радиоантенна для передачи поправок
  • Контрольный блок в защитном кейсе

5.3 Постоянная базовая станция

Постоянная база в боксе

Внутри защитного бокса:

  • RTK модуль (красная плата)
  • Raspberry Pi или аналогичный компьютер
  • Радиомодем с антенной
  • Источник питания
  • Все кабели защищены от влаги

Антенна снаружи:

  • Установлена на мачте
  • Хороший обзор неба
  • Защищена от молний

5.4 Комплект оборудования для базы

Комплект базы

Состав комплекта:

КомпонентНазначение
Tripod (штатив)Установка антенны
GNSS ReceiverПриёмник сигналов
Radio AntennaПередача поправок
Extension RodУвеличение высоты

ЧАСТЬ 6: ПРОВЕРКА И ДИАГНОСТИКА

6.1 Статусы RTK в Mission Planner

СтатусИндикаторТочностьОписание
No GPS КрасныйНет сигнала GPS
3D Fix Жёлтый1-5 мОбычный GPS
RTK Float Оранжевый20-50 смПлавающая поправка
RTK Fixed Зелёный1-2 смФиксированная поправка

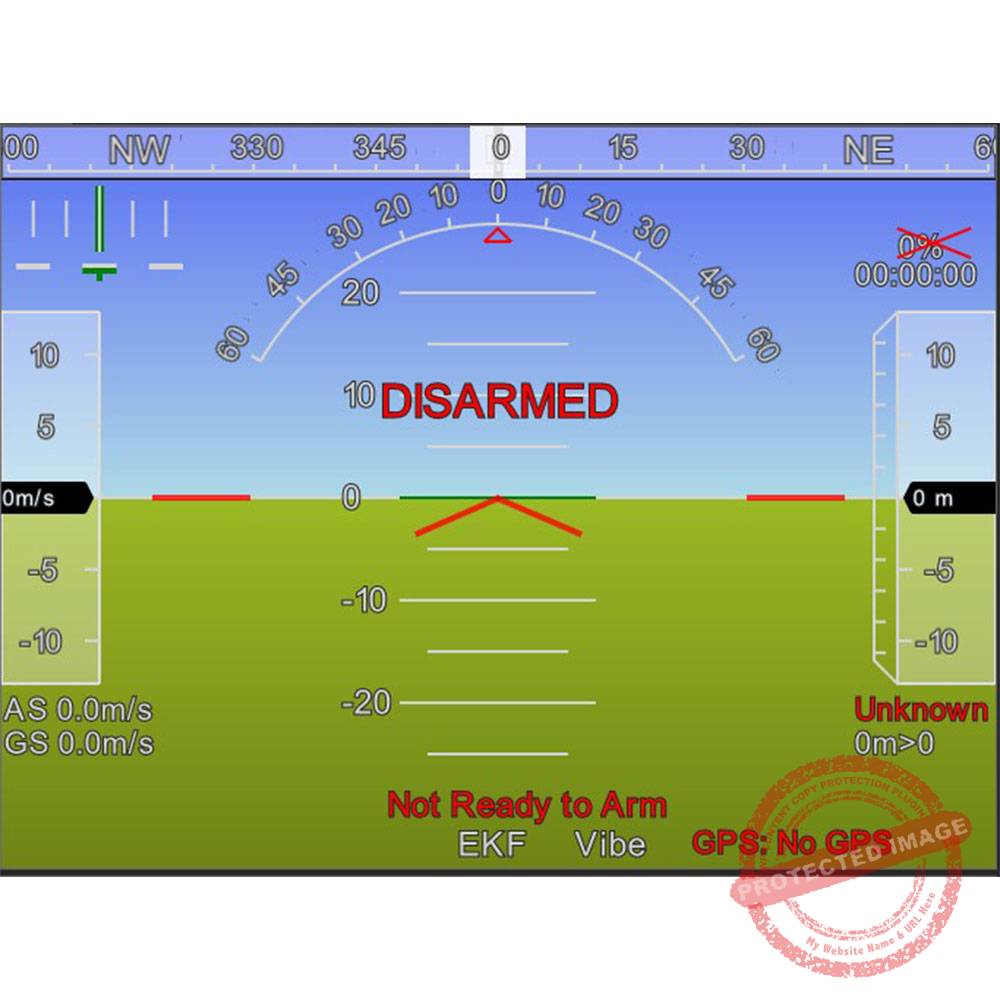

6.2 Экран полёта без GPS

Нет GPS статус

Проблемы:

  • GPS: No GPS — модуль не подключён
  • Not Ready to Arm — нельзя вооружить
  • Unknown — позиция не определена

Решение:

  1. Проверьте подключение кабеля
  2. Проверьте питание модуля
  3. Проверьте настройки UART в Mission Planner

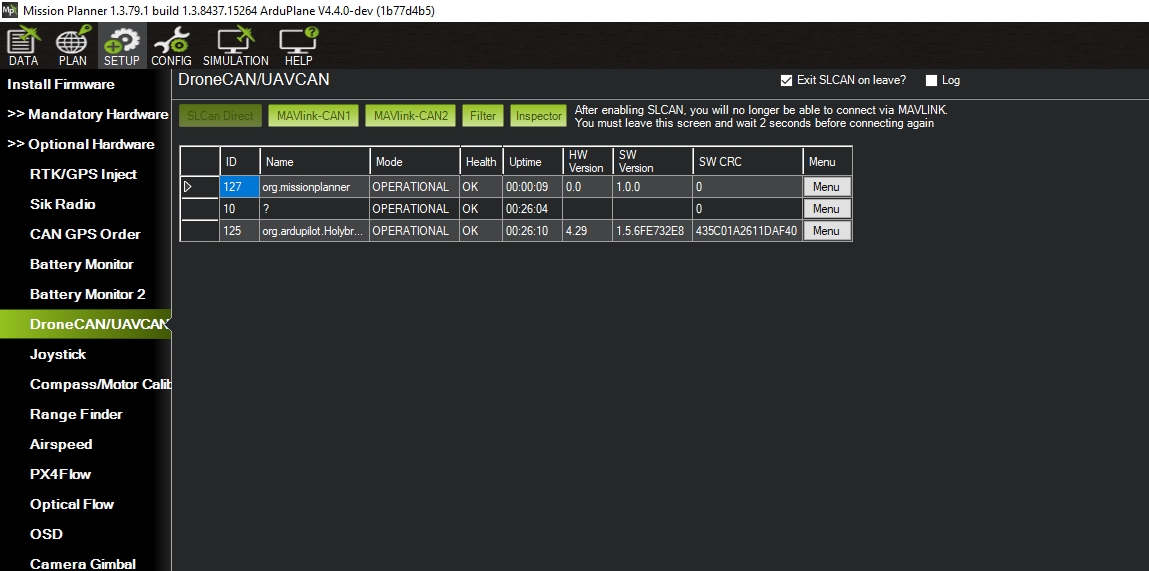

6.3 DroneCAN настройка

DroneCAN экран

Для CAN подключения:

  • Перейдите в DroneCAN/UAVCAN
  • Проверьте статус устройств
  • ID 127 — Mission Planner
  • ID 125 — Holybro RTK модуль
  • Статус OPERATIONAL = всё работает

⚠️ ЧАСТЬ 7: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема 1: Нет RTK Fix

ПричинаРешение
Антенна в помещенииВынесите на открытый воздух
Поправки не приходятПроверьте радиомодемы
Неправильный UARTПроверьте TX/RX подключение
Baud rate неверныйУстановите 57600 или 115200

Проблема 2: Частая потеря фикса

ПричинаРешение
Большое расстояниеУменьшите до <10 км от базы
Мультипасные отраженияОтойдите от зданий и металла
Мало спутниковДождитесь лучшей геометрии
ПомехиПроверьте частоту радиомодема

Проблема 3: Survey-In не завершается

ПричинаРешение
Плохой обзор небаПереместите антенну
Мало времениУвеличьте до 300+ секунд
Высокая точностьУменьшите требуемую точность
Движение антенныЗакрепите штатив надёжнее

ЧАСТЬ 8: КОНТРОЛЬНЫЙ СПИСОК

Перед первым запуском:

  • [ ] Антенна базы установлена на открытом месте
  • [ ] Survey-In завершён (Position is valid)
  • [ ] Радиомодемы сопряжены (зелёный LED)
  • [ ] RTK модуль ровера подключен к полётному контроллеру
  • [ ] Mission Planner показывает RTK Fixed
  • [ ] HDOP < 1.0
  • [ ] 20+ спутников видно
  • [ ] Резервная батарея заряжена

Параметры для проверки в полёте:

GPS Status: RTK Fixed
HDOP: < 1.0
Satellites: 20+
RTCM Age: < 10 sec
Accuracy: 1-2 cm

💡 ПОЛЕЗНЫЕ СОВЕТЫ

  1. Всегда делайте Survey-In перед важными полётами
  2. Используйте NTRIP если нет своей базы (rtk2go.com бесплатный)
  3. Проверяйте возраст поправок — должен быть <10 секунд
  4. Калибруйте компас после установки RTK модуля
  5. Сохраняйте координаты базы для повторного использования

📚 РЕСУРСЫ

Официальная документация:

NTRIP сервисы:

  • RTK2go.com (бесплатный)
  • Onocoy (с вознаграждением)
  • Региональные сети (платные)

Успешной настройки! Если остались вопросы — обращайтесь к документации производителя.
