Сравнение снифферов ELRS (ExpressLRS)

Основные инструменты для анализа ELRS

Инструмент	Тип	Стоимость	Сложность	Применение
Ghost RX	Пассивный RX-сниффер	$15-25	⭐⭐⭐	Мониторинг телеметрии
CRSF-HLA	HLA для Saleae Logic	$100-300	⭐⭐	Анализ протокола CRSF
CRSFforArduino	Arduino библиотека	$5-15	⭐⭐	Чтение CRSF на Arduino
DEBUG_LOG	Встроенная отладка	Бесплатно	⭐	Логирование через UART
ELRS ESP32 Decoder	ESP32 декодер	$5-10	⭐⭐⭐	Декодирование каналов

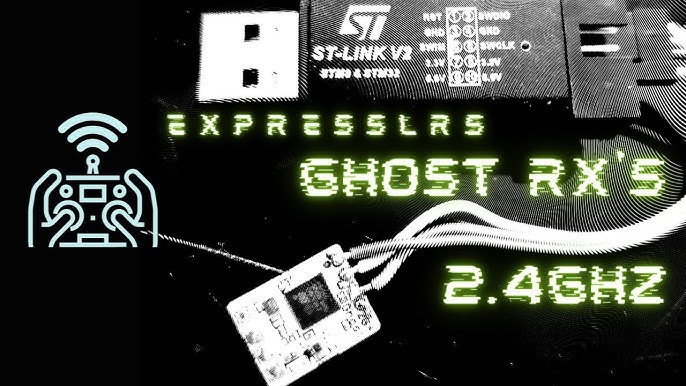

1️⃣ Ghost RX — пассивный сниффер телеметрии

Характеристики:

Тип: Пассивный приёмник на базе ExpressLRS 3.5.0
Принцип: Привязывается к тому же TX, что и основной RX, но не передаёт
Вывод: Декодированные CRSF-фреймы через UART
Что перехватывает: Телеметрию (напряжение, GPS, высота, режимы, статистика линка)

Преимущества:

✅ Неинвазивный мониторинг существующей ELRS-связи
✅ Не требует модификации основного приёмника
✅ Реальное время
✅ Работает на той же частоте (2.4 GHz или 868/915 MHz)

Недостатки:

❌ Требует отдельный приёмник (BETAFPV Nano, Happymodel и т.д.)
❌ Только телеметрия (не RC каналы)
❌ Экспериментальный проект

Репозиторий: HGSAFD8162/Expresslrs-Ghost-RX

2️⃣ CRSF-HLA — Saleae Logic High Level Analyzer

Характеристики:

Тип: High-Level Analyzer для Saleae Logic 2
Протокол: Декодер Crossfire/CRSF (TBS Crossfire, Tracer, ExpressLRS)
Вывод: Визуализация в Saleae Logic 2 с декодированием пакетов

Преимущества:

✅ Полная визуализация протокола CRSF
✅ Декодирование всех типов фреймов
✅ Отладка на уровне битов
✅ Экспорт данных в CSV [89]

Недостатки:

❌ Требует Saleae Logic (дорогой логический анализатор)
❌ Только проводное подключение (UART)
❌ Не подходит для полевого использования

Репозиторий: iOperator/CRSF-HLA

3️⃣ CRSFforArduino — Arduino библиотека

Характеристики:

Тип: Arduino библиотека для работы с CRSF
Поддержка: TBS Crossfire и ExpressLRS приёмники
Возможности: Доступ к телеметрии и до 16 каналов (11-bit)

Преимущества:

✅ Простая интеграция с Arduino/ESP32
✅ Открытый исходный код (266 ⭐ на GitHub)
✅ Чтение телеметрии и RC каналов
✅ Низкая стоимость (Arduino Nano/ESP32 за $5-10)

Недостатки:

❌ Требует подключение к UART приёмника
❌ Не пассивный (нужно врезаться в линию)
❌ Ограниченная скорость обновления

Пример использования:

#include <CRSFforArduino.h>

CRSF crsf(Serial1);

void setup() {
  Serial1.begin(420000);
  crsf.begin();
}

void loop() {
  if (crsf.available()) {
    uint16_t channel1 = crsf.readChannel(0);
    Serial.println(channel1);
  }
}

Репозиторий: ZZ-Cat/CRSFforArduino

4️⃣ DEBUG_LOG / DEBUG_RCVR_LINKSTATS — встроенная отладка

Характеристики:

Тип: Встроенные опции отладки ExpressLRS
Вывод: Через UART (TX Backpack или CRSF порт)

Доступные опции:

Опция	Описание
`-DDEBUG_LOG`	Включает отладочные сообщения
`-DDEBUG_RCVR_LINKSTATS`	Лог каждой посылки: `ID,Antenna,RSSI,LQ,SNR,PWR,FHSS`
`-DDEBUG_RX_SCOREBOARD`	Печатает букву для каждого принятого/пропущенного пакета
`-DDEBUG_LOG_VERBOSE`	Расширенное логирование

Преимущества:

✅ Бесплатно (встроено в прошивку)
✅ Детальная информация о качестве линка
✅ Не требует дополнительное оборудование (кроме USB-UART)
✅ Работает в реальном времени

Недостатки:

❌ Требует перепрошивку приёмника
❌ Занимает UART порт
❌ Большой объём данных (может мешать нормальной работе)

Как включить:

В user_defines.txt добавьте: -DDEBUG_LOG -DDEBUG_RCVR_LINKSTATS
Соберите прошивку через PlatformIO или ExpressLRS Configurator
Подключитесь к UART на скорости 420000 бод

Пример вывода DEBUG_RCVR_LINKSTATS:

ID:123,Ant:0,RSSI:-67,LQ:95,SNR:8,PWR:20,FHSS:45,Timing:12

5️⃣ ELRS ESP32 Channel Decoder

Характеристики:

Тип: Декодер CRSF на ESP32
Возможности: Извлечение всех 16 RC каналов в реальном времени

Преимущества:

✅ ESP32 ($5-10)
✅ Все 16 каналов
✅ Телеметрия
✅ WiFi интерфейс (опционально)

Недостатки:

❌ Требует подключение к UART
❌ Не пассивный

Репозиторий: Iloke-Alusala/ELRS-ESP32-Channel-Decoder

📋 Сравнительная таблица

Критерий	Ghost RX	CRSF-HLA	CRSFforArduino	DEBUG_LOG	ESP32 Decoder
Стоимость	$15-25	$100-300	$5-15	$0	$5-10
Пассивный	✅	❌	❌		❌
Телеметрия	✅	✅	✅	✅	✅
RC каналы	❌	✅	✅	❌	✅
Полевое использование	✅	❌	⚠️	⚠️	⚠️
Сложность	Средняя	Высокая	Низкая	Низкая	Средняя
Реальное время	✅	✅	⚠️	✅	✅

💡 Рекомендации для европейской части РФ

Для частоты 868 MHz с LBT:

Ghost RX — лучший выбор для мониторинга телеметрии без вмешательства в систему
DEBUG_RCVR_LINKSTATS — обязателен для анализа качества линка и помех
CRSFforArduino — для создания собственного логгера данных
CRSF-HLA — для глубокой отладки протокола в лаборатории

Оптимальная комбинация:

Ghost RX + DEBUG_RCVR_LINKSTATS для полевого использования
CRSF-HLA для лабораторной отладки
