Материал проверен и обновлён: сентябрь 2026. Из прежней версии удалены неподтверждённые teardown и универсальные значения, которые нельзя переносить между разными RF-трактами.

Что такое активная GNSS-антенна

Активная GNSS-антенна обычно объединяет антенный элемент и часть RF-тракта рядом с ним. Типовая архитектура может включать антенный элемент, фильтрацию, один или несколько LNA, питание по коаксиалу и кабель до GNSS-приёмника.

ИНФОГРАФИКА · RF-ТРАКТ

Слабый спутниковый сигнал проходит несколько разных узлов

Каждый узел решает свою задачу. Нельзя компенсировать плохую антенну большим LNA или считать один SAW-фильтр полной защитой от помех.

01Антенный элементПолосы · RHCP · gain · axial ratio
→
02RF-фильтрPassband · rejection · insertion loss
→
03LNAGain · NF · linearity · P1dB
→
04КоаксиалПотери зависят от частоты и длины
→
05GNSS front-endФильтры · AGC · ADC · корреляторы

DC bias / bias-teeПитание активной антенны идёт по тому же коаксиалу, но допустимые напряжение и ток задаёт конкретное оборудование.
Фильтр до LNA

Лучше защищает первый усилитель от сильной внеполосной энергии, но его insertion loss входит в noise figure тракта.

LNA до фильтра

Сохраняет слабый GNSS-сигнал, но сам усилитель должен выдерживать входную RF-среду без перегрузки.

#fpv-rf-chain{—bg:#F4F8FC;—surface:#FFFFFF;—surface2:#EEF4F9;—border:#C7D5E0;—text:#142438;—text2:#31485C;—muted:#536A7D;—cyan:#00758E;—orange:#C34510;—green:#187A4B;max-width:1080px;margin:30px auto;padding:24px;border:1px solid var(—border);border-radius:18px;background:var(—bg);color:var(—text);font-family:»Onest»,Inter,ui-sans-serif,system-ui,-apple-system,»Segoe UI»,sans-serif;box-sizing:border-box}
#fpv-rf-chain *{box-sizing:border-box}#fpv-rf-chain .fpv-rf-eyebrow{font-size:12px;font-weight:800;letter-spacing:.11em;color:var(—cyan);margin-bottom:8px}#fpv-rf-chain h3{margin:0;font-size:clamp(22px,3vw,30px);line-height:1.15;letter-spacing:-.02em}#fpv-rf-chain .fpv-rf-lead{max-width:820px;margin:9px 0 22px;color:var(—text2);line-height:1.6}
#fpv-rf-chain .fpv-rf-path{display:grid;grid-template-columns:minmax(128px,1fr) 24px minmax(128px,1fr) 24px minmax(128px,1fr) 24px minmax(128px,1fr) 24px minmax(128px,1fr);gap:4px;align-items:stretch}#fpv-rf-chain .fpv-rf-node{padding:16px;border:1px solid var(—border);border-radius:14px;background:var(—surface);min-height:132px;display:flex;flex-direction:column}#fpv-rf-chain .fpv-rf-node span{font-size:11px;font-weight:800;color:var(—cyan);margin-bottom:20px}#fpv-rf-chain .fpv-rf-node b{font-size:16px;line-height:1.25}#fpv-rf-chain .fpv-rf-node small{display:block;margin-top:8px;color:var(—muted);font-size:12px;line-height:1.45}#fpv-rf-chain .fpv-rf-final{border-color:#9FC8B3;background:#F5FBF7}#fpv-rf-chain .fpv-rf-final span{color:var(—green)}#fpv-rf-chain .fpv-rf-arr{display:grid;place-items:center;color:var(—cyan);font-weight:800}
#fpv-rf-chain .fpv-rf-bias{display:grid;grid-template-columns:160px 1fr;gap:14px;margin-top:14px;padding:14px 16px;border-left:3px solid var(—orange);border-radius:0 12px 12px 0;background:var(—surface);color:var(—text2)}#fpv-rf-chain .fpv-rf-bias b{color:var(—orange)}#fpv-rf-chain .fpv-rf-grid{display:grid;grid-template-columns:1fr 1fr;gap:14px;margin-top:14px}#fpv-rf-chain .fpv-rf-grid>div{padding:16px 18px;border:1px solid var(—border);border-radius:14px;background:var(—surface)}#fpv-rf-chain .fpv-rf-grid b{font-size:15px}#fpv-rf-chain .fpv-rf-grid p{margin:7px 0 0;color:var(—text2);font-size:14px;line-height:1.55}
@media(max-width:900px){#fpv-rf-chain .fpv-rf-path{grid-template-columns:1fr}.fpv-rf-figure .fpv-rf-arr{transform:rotate(90deg);min-height:18px}#fpv-rf-chain .fpv-rf-node{min-height:auto}#fpv-rf-chain .fpv-rf-bias{grid-template-columns:1fr}#fpv-rf-chain .fpv-rf-grid{grid-template-columns:1fr}}
@media(max-width:520px){#fpv-rf-chain{padding:18px;margin:24px 0;border-radius:14px}}

Фильтр до или после LNA

Порядок фильтра и усилителя бывает разным. Pre-LNA фильтр лучше защищает усилитель от сильной внеполосной интерференции, но вносит потери до первого усилительного каскада. Post-LNA фильтр меньше влияет на noise figure системы, но LNA уже должен выдерживать входную RF-среду. В серийных изделиях возможны несколько фильтров и усилительных каскадов.

Антенный элемент

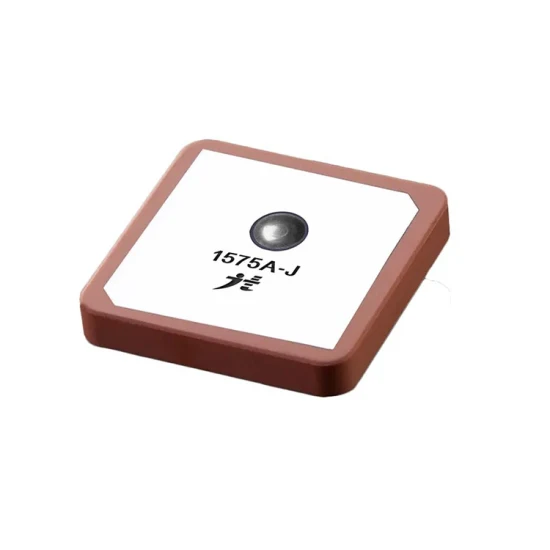

Для БПЛА распространены ceramic patch, helix/QHA и другие RHCP-конструкции. Их нельзя выбирать по одному форм-фактору. Важны:

  • реальные рабочие диапазоны;
  • RHCP и axial ratio;
  • gain/elevation pattern;
  • phase-center variation для RTK/PPK;
  • требования к ground plane;
  • влияние корпуса и соседних проводников.

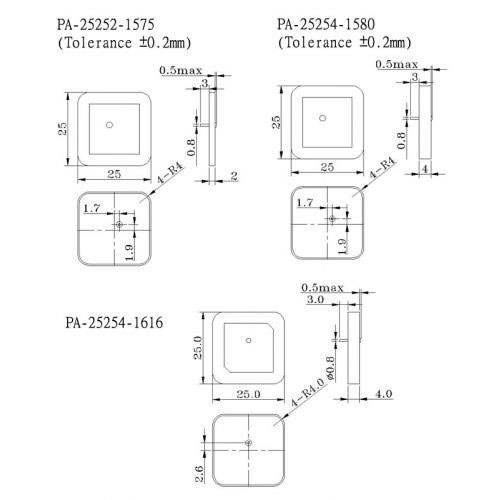

Размеры вроде 15×15 или 25×25 мм относятся к отдельным patch-моделям, а не являются стандартом GNSS.

Ground plane

Ground plane участвует в работе многих patch-антенн и влияет на резонанс, gain pattern и axial ratio. Называть её просто «отражателем сигнала вверх» слишком грубо.

Размер и форма ground plane должны соответствовать datasheet конкретной антенны. Универсального требования 70×70 мм нет.

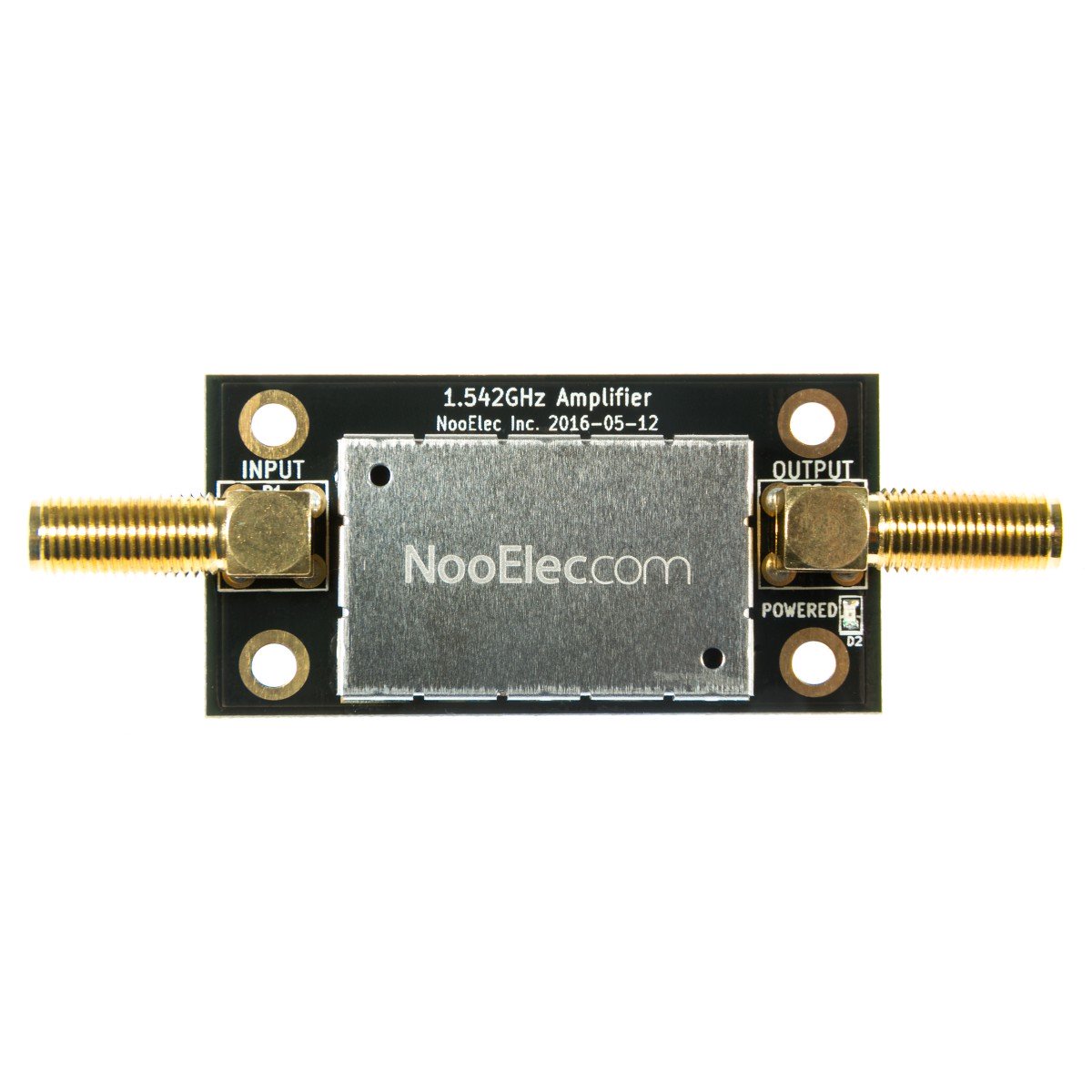

LNA: зачем он нужен

Low Noise Amplifier компенсирует потери между антенным элементом и GNSS-приёмником и помогает сохранить низкий системный noise figure. Но больше gain не всегда лучше.

При выборе учитываются gain на нужных диапазонах, noise figure, линейность и запас до перегрузки, потери кабеля, допустимый уровень на RF-входе GNSS, питание и ток. Фиксированный диапазон «28–38 dB для всех» использовать нельзя.

SAW/BAW-фильтр

Фильтр прежде всего ослабляет сигналы вне своей полосы пропускания. Для оценки нужны insertion loss, passband, rejection и group delay.

Наличие SAW не означает защиту от любого GNSS-jamming. Если интерференция находится внутри рабочей GNSS-полосы, обычный band-pass фильтр не может отделить её от полезного сигнала только по частоте.

Bias-tee и питание активной антенны

Во многих GNSS-системах постоянное напряжение подаётся по тому же коаксиальному кабелю, по которому идёт RF. Это и есть antenna bias / bias-tee.

Нет универсального напряжения 3,3 В или 5 В. Перед подключением проверьте диапазон питания антенны, потребляемый ток, возможности antenna output приёмника и наличие short/open supervision, если она нужна.

Активная антенна без питания LNA может не обеспечивать рабочий уровень сигнала, но поведение зависит от внутренней схемы конкретного изделия.

Коаксиальный кабель

Кабель вносит частотно-зависимые потери. Длина сама по себе недостаточна для оценки: нужно знать тип кабеля и attenuation на нужных диапазонах.

Системный RF-бюджет должен учитывать gain активной антенны минус cable loss и допустимый диапазон входного уровня GNSS. Слишком короткий или слишком длинный кабель не является автоматически «правильным» или «неправильным».

Приёмник тоже содержит RF-фильтрацию

Готовая active antenna — только первая часть цепочки. Сам GNSS-приёмник имеет собственный RF-front-end, filters, AGC, ADC и цифровую обработку. Поэтому добавление внешнего LNA или фильтра без расчёта может как улучшить, так и ухудшить систему.

Почему не стоит собирать «гибридную антенну» вслепую

Прежняя версия представляла раздельный patch + LNA + SAW как конструктор, который автоматически лучше готовой антенны. Это неверно. При самостоятельной RF-разработке нужно учитывать impedance matching, noise figure, linearity, insertion loss, stability, ESD, DC bias и электромагнитную компоновку.

Для большинства БПЛА качественная серийная active antenna с опубликованным datasheet надёжнее случайной комбинации отдельных модулей.

Когда раздельный RF-тракт оправдан

  • разработка собственной GNSS-платы;
  • необычная механическая интеграция антенны;
  • необходимость специальной внеполосной фильтрации;
  • длинный RF-кабель и необходимость оптимизировать gain budget;
  • лабораторная разработка, где параметры можно измерить.

Готовый GNSS-модуль и отдельная антенна — не одно и то же

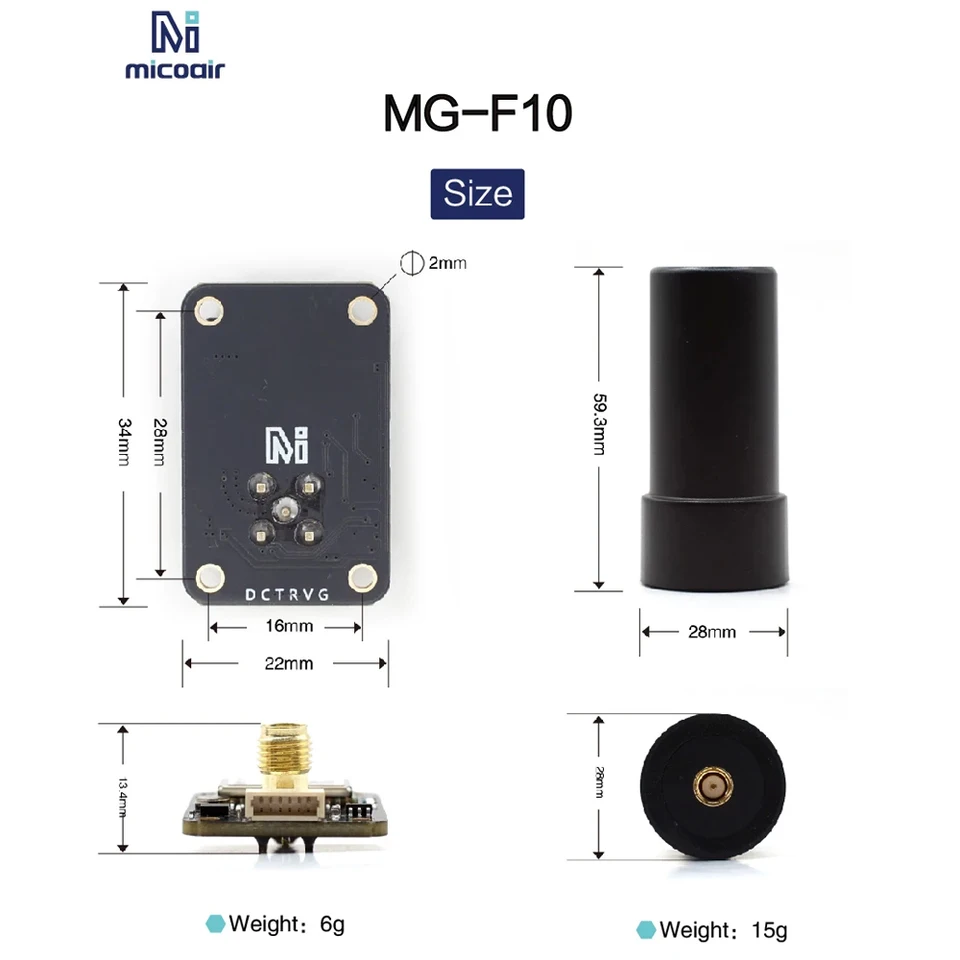

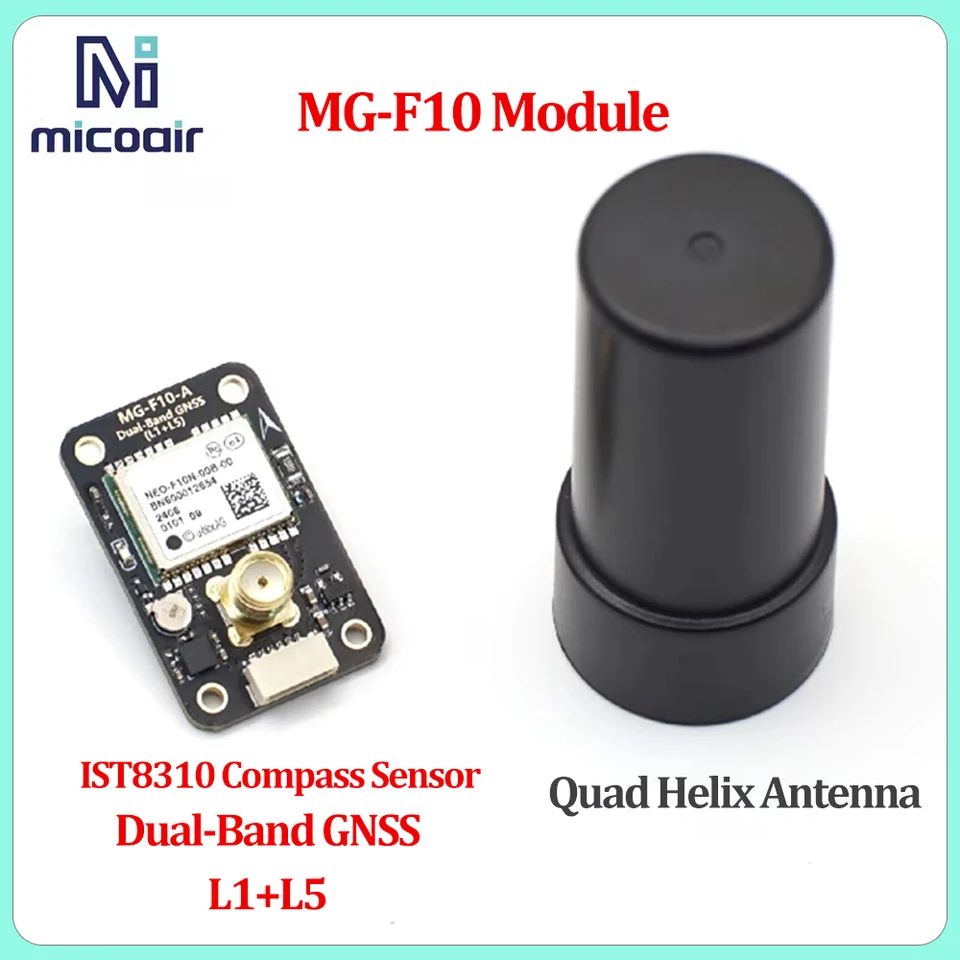

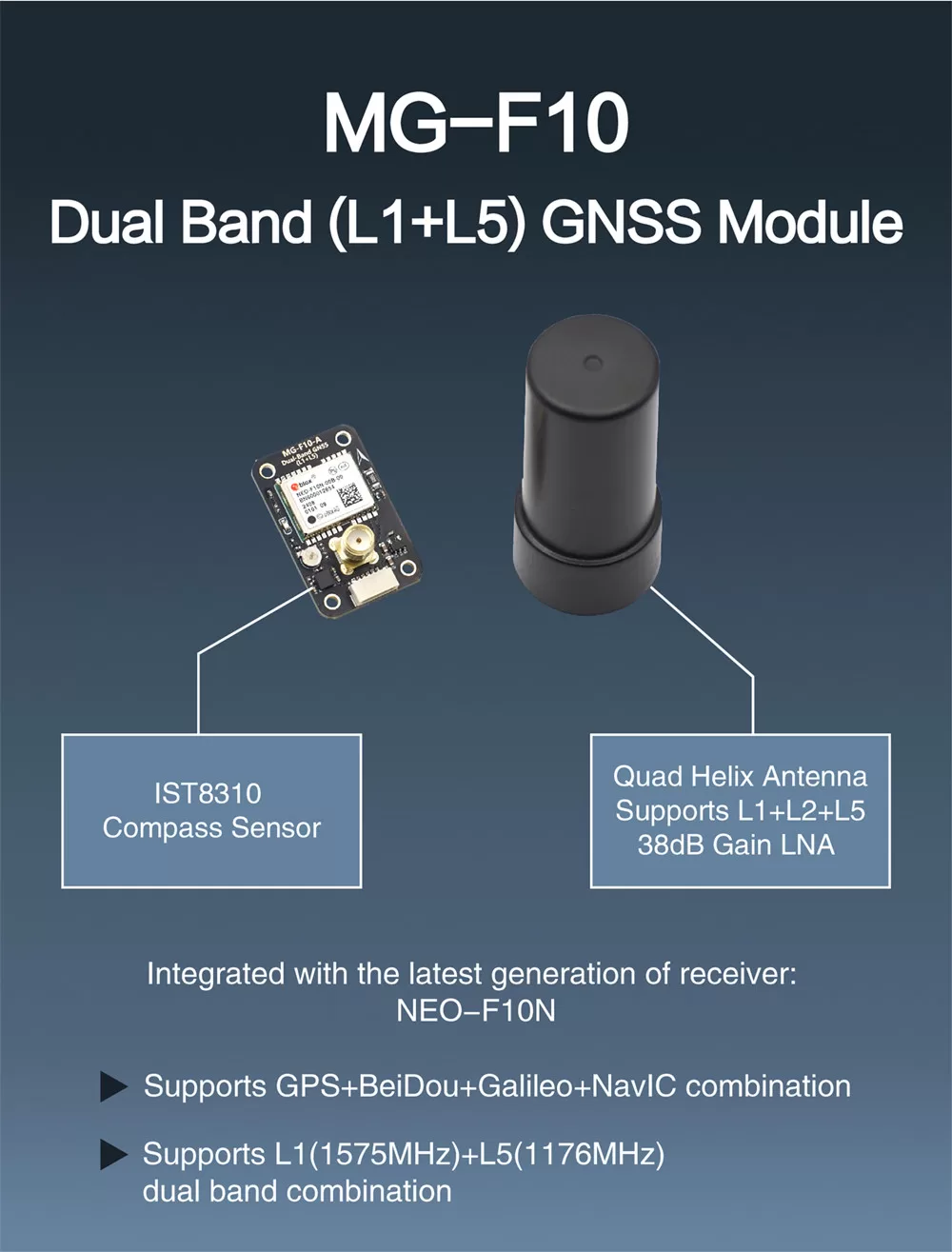

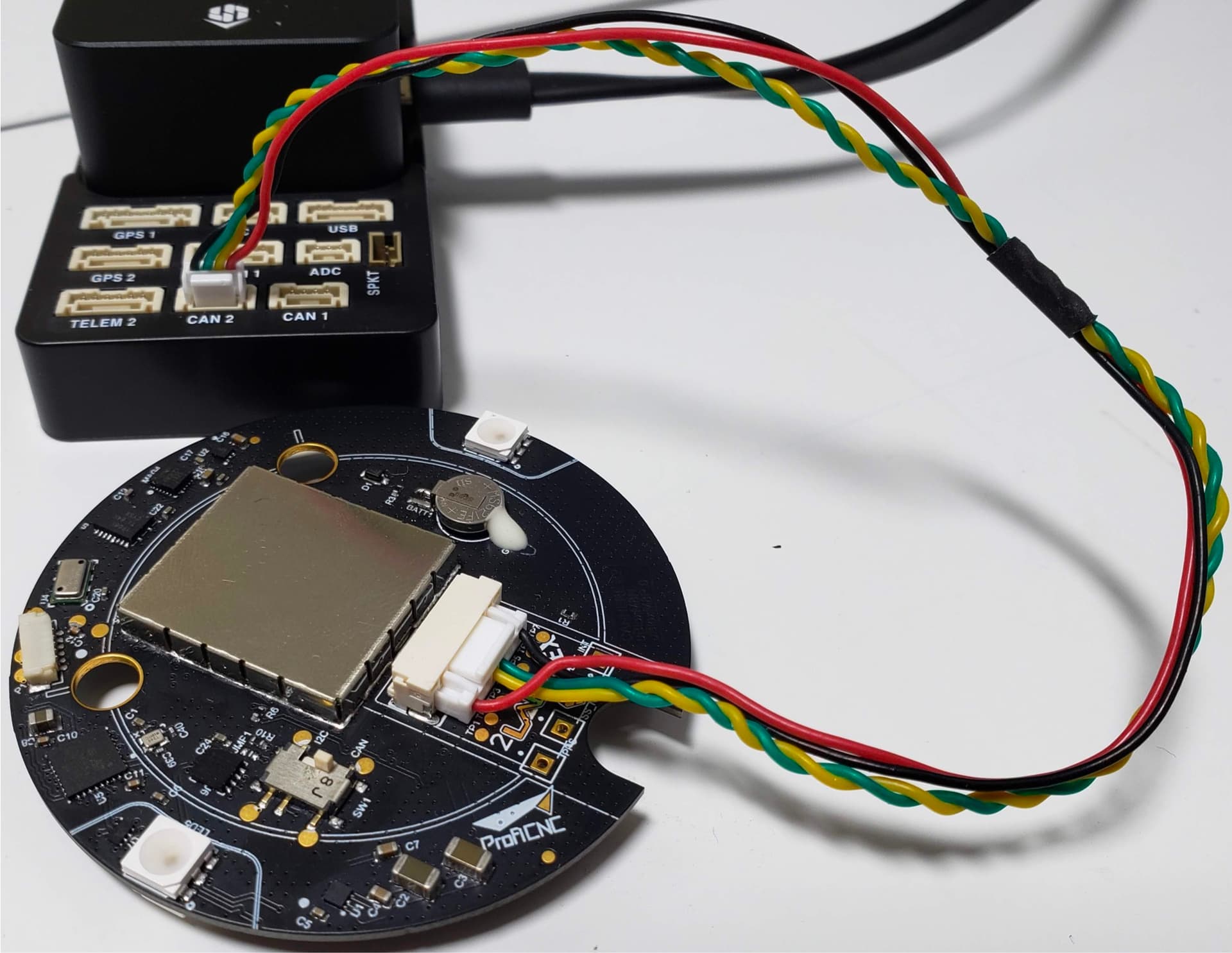

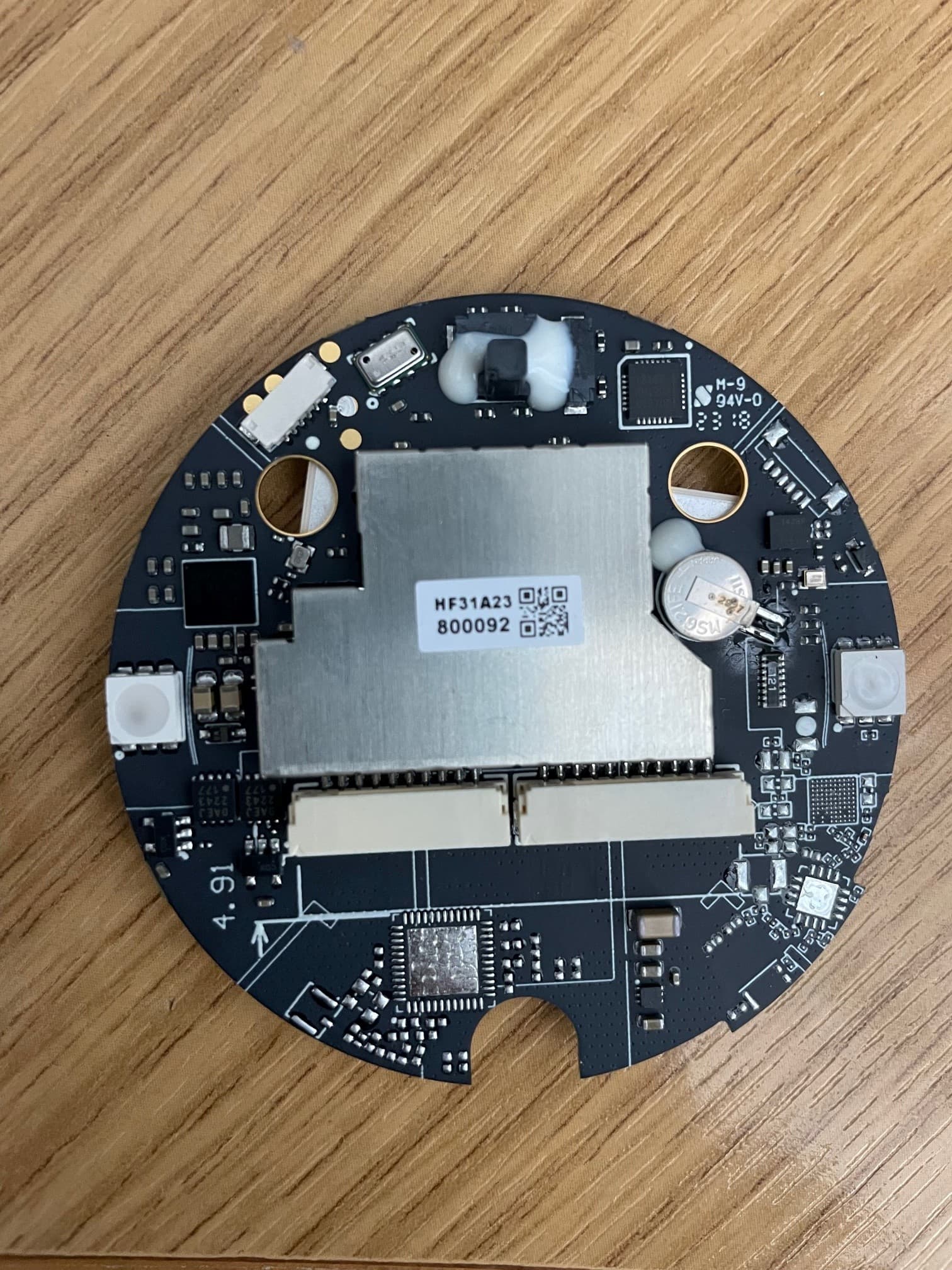

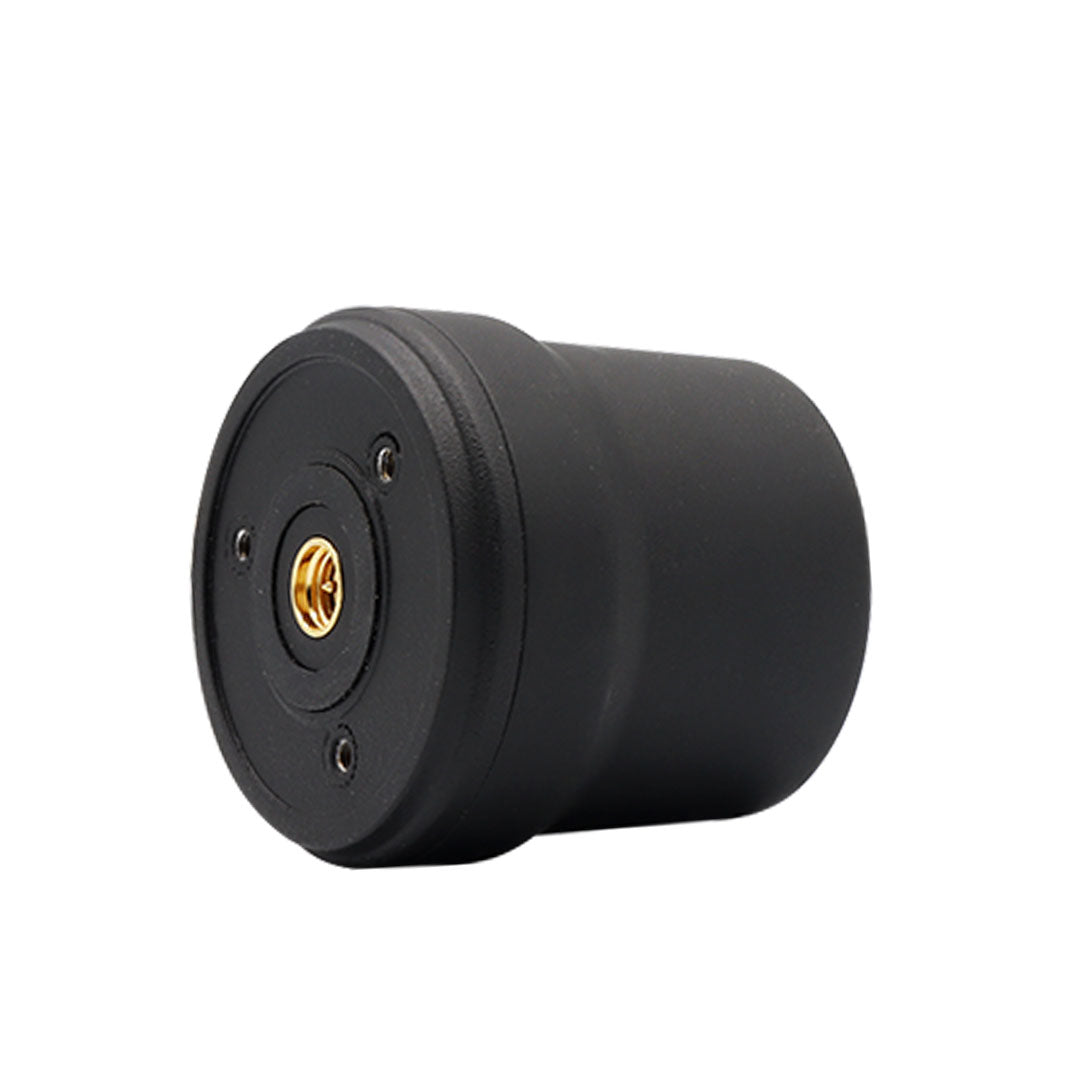

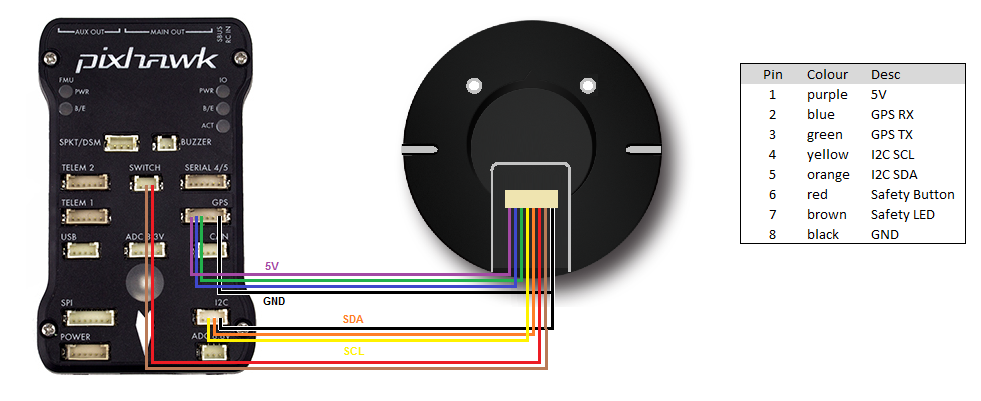

Устройства Here, MicoAir, Holybro и других производителей могут включать не только антенну, но и GNSS receiver, MCU, compass/IMU, CAN transceiver и питание. Нельзя делать вывод о внутренней схеме по внешнему виду или неофициальной иллюстрации.

Если производитель не публикует schematic/BOM/официальный teardown, внутренние компоненты следует описывать только на уровне подтверждённых спецификаций.

RTK определяется приёмником, а не антенной

Антенна должна качественно принимать нужные carrier signals, но вычисление RTK выполняет GNSS-приёмник с поправками. Поэтому фраза «у антенны RTK встроен» технически неверна.

Для RTK особенно важны phase-center stability, multipath performance, соответствие диапазонов и стабильность RF-тракта.

Компас не должен выбираться по LNA

LNA — RF-усилитель и сам по себе не является типичным источником магнитного поля, сравнимым с силовыми проводами или моторами. Если GNSS-модуль содержит магнитометр, его положение выбирают в первую очередь по удалению от токовых цепей, магнитных материалов и моторов.

Диагностика неисправности

Ремонтопригодность активной антенны зависит от конструкции. После замены RF-компонента без измерения matching/filter response устройство может стать хуже, даже если электрически «работает».

Пользовательскую диагностику разумно начинать с кабеля, разъёма, antenna bias, потребляемого тока и сравнения с заведомо исправной совместимой антенной.

Чек-лист выбора активной антенны

  1. Точно определите диапазоны вашего GNSS-приёмника.
  2. Проверьте antenna supply voltage/current.
  3. Сопоставьте antenna gain с cable loss и допустимым уровнем на входе receiver.
  4. Проверьте out-of-band filtering, если рядом есть мощная электроника или передатчики.
  5. Для RTK оцените phase-center и multipath характеристики.
  6. Соблюдайте требования к ground plane и механической установке.
  7. После установки сравните C/N0, used signals, reported accuracy и RTK fix/re-fix.

Источники

Вывод

Активная GNSS-антенна — это RF-система, а не просто patch плюс усилитель. Качество определяется согласованной работой антенного элемента, фильтрации, LNA, кабеля и front-end приёмника. Самостоятельный «гибрид» имеет смысл только когда этот тракт можно рассчитать и измерить.
