HackTV: руководство по передаче аналогового ТВ через SDR

Публикация: 21 марта 2026 | Время чтения: 15 минут

HackTV — это мощный инструмент с открытым исходным кодом для генерации и передачи аналоговых телевизионных сигналов с использованием программно-определяемых радиоприёмников (SDR). Программа поддерживает множество стандартов: от классических PAL, NTSC и SECAM до исторических форматов и даже стандартов NASA Apollo.

В этом руководстве мы подробно рассмотрим установку, настройку и практическое использование HackTV для создания собственных аналоговых ТВ-передач.

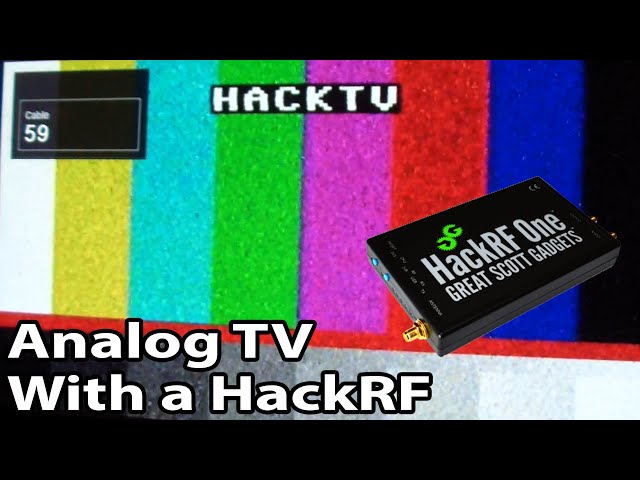

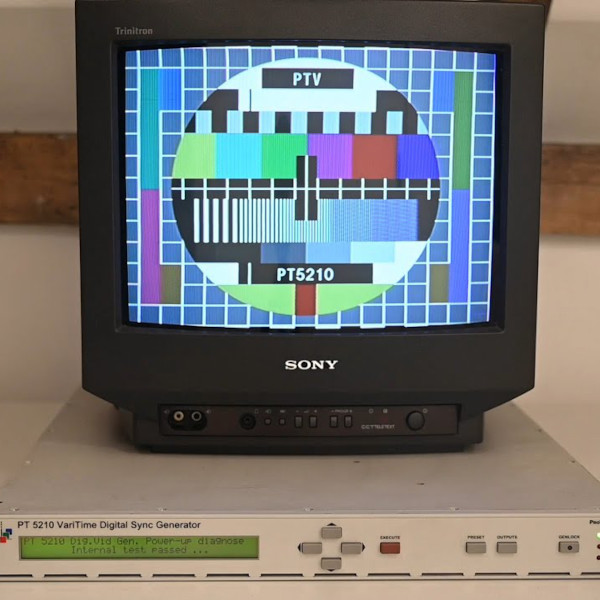

HackRF One передаёт тестовый сигнал HackTV

Что такое HackTV?

HackTV — это программа, которая генерирует базовый сигнал (baseband) аналогового телевидения, который затем передаётся через SDR-устройство. Ключевая особенность программы — возможность работы с множеством стандартов вещания.

Поддерживаемые стандарты

Стандарт	Строк	Частота строк	Регион
PAL-B/G	625	15625 Гц	Европа, Австралия
PAL-I	625	15625 Гц	Великобритания
NTSC-M	525	15734 Гц	США, Япония
SECAM-L	625	15625 Гц	Франция
SECAM-D/K	625	15625 Гц	Россия, Восточная Европа

Дополнительные возможности

Телетекст (для 625-линейных стандартов)
Стереозвук NICAM
Системы кодирования: Videocrypt I/II/S, Nagravision Syster
Защита от копирования (аналог Macrovision)
Входные форматы: любой формат, поддерживаемый FFmpeg

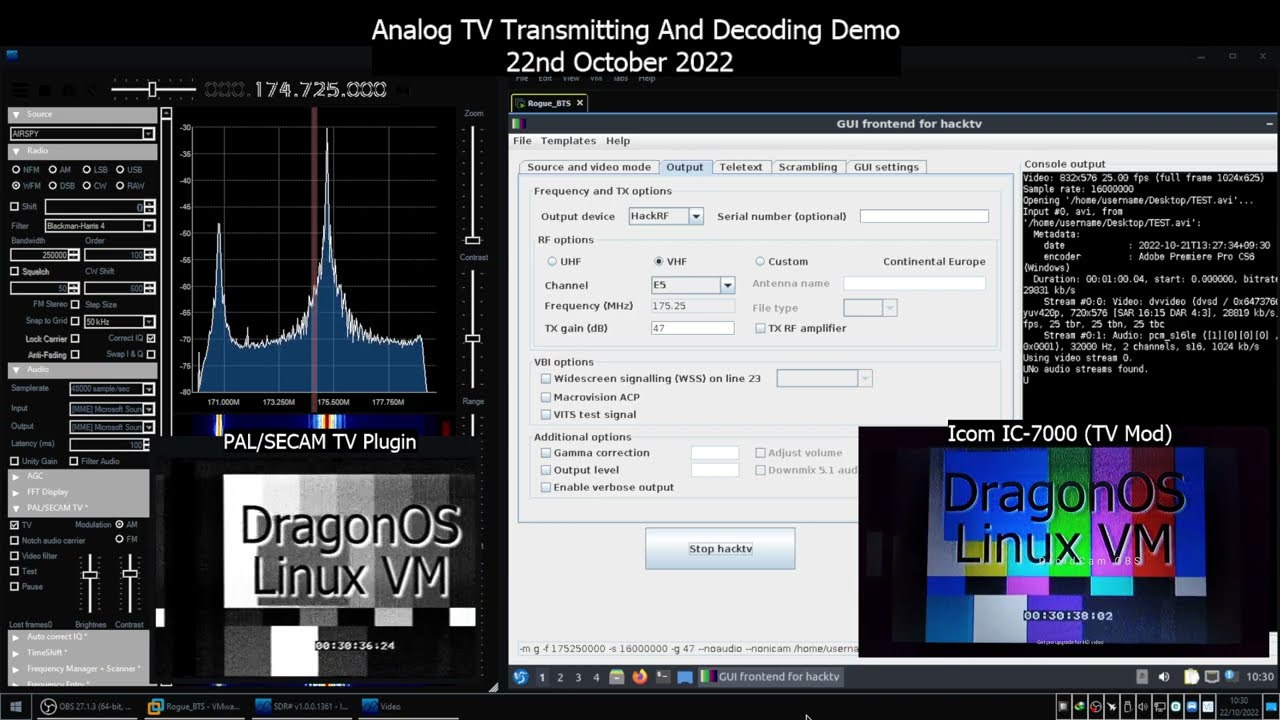

Интерфейс HackTV GUI с выбором параметров передачи

Необходимое оборудование

SDR-передатчики

HackTV совместим с различными SDR-устройствами через разные интерфейсы:

Устройство	Диапазон частот	Полоса	Интерфейс
HackRF One	1 МГц – 6 ГГц	20 МГц	Нативный
LimeSDR Mini	100 кГц – 3.8 ГГц	61 МГц	SoapySDR
ADALM-Pluto	325 МГц – 6 ГГц	56 МГц	SoapySDR
RTL-SDR + fl2k	до 2 ГГц	8 МГц	fl2k

Рекомендация: Для начала лучше всего подходит HackRF One — он имеет наилучшую поддержку и документацию.

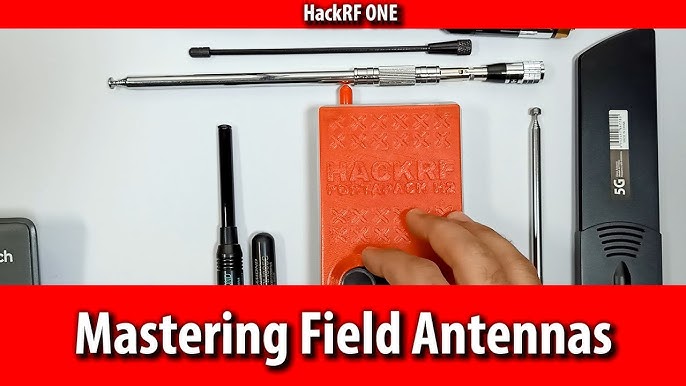

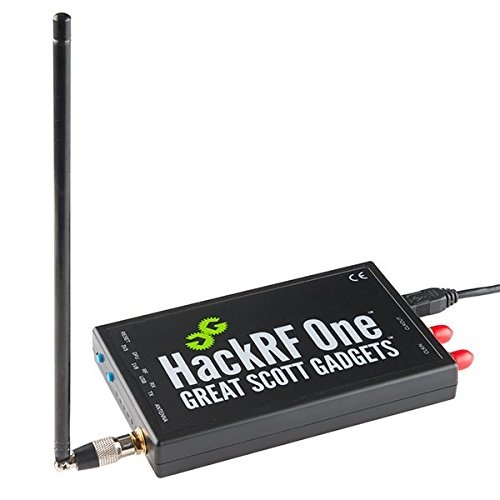

HackRF One — основное устройство для экспериментов с HackTV

Антенны и аксессуары

Для работы вам понадобится:

Эквивалент нагрузки (Dummy Load) — резистор 50 Ом для безопасного тестирования без излучения в эфир
Антенна — должна быть резонансной на выбранной частоте:

433 МГц → антенна 70 см (~17 см штырь)
145 МГц → антенна 2 м (~50 см штырь)
2.4 ГГц → WiFi антенна (~3 см)

USB-кабель — качественный кабель USB 2.0 с хорошим экранированием

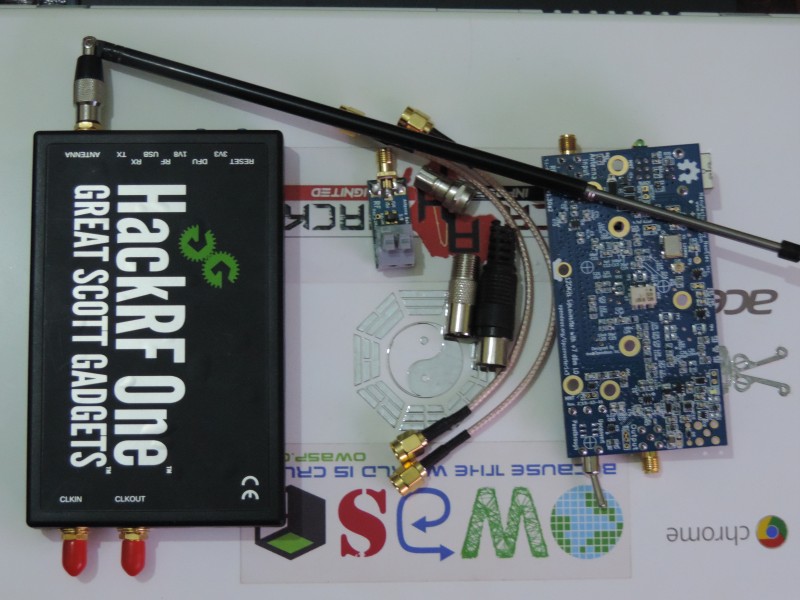

HackRF One с набором антенн для разных диапазонов

Установка и настройка

Установка зависимостей (Linux)

Для Debian/Ubuntu выполните:

sudo apt update
sudo apt install git build-essential libhackrf-dev libavutil-dev \
libavdevice-dev libswresample-dev libswscale-dev \
libavformat-dev libavcodec-dev libsoapy-sdr-dev

Для Fedora:

sudo dnf install hackrf-devel SoapySDR-devel ffmpeg-devel \
libuuid-devel gcc-c++ git

Сборка из исходников

# Клонируем репозиторий
git clone https://github.com/fsphil/hacktv.git
cd hacktv/src

# Компилируем
make

# Устанавливаем в систему
sudo make install

Проверка установки

Подключите HackRF и проверьте его:

hackrf_info

Вы должны увидеть информацию о устройстве:

Found HackRF
Index: 0
Version: v2024.02.1
Serial Number: 00000000000000000000000000000000

Установка HackTV GUI (опционально)

Если вы предпочитаете графический интерфейс:

git clone https://github.com/steeviebops/hacktv-gui.git
cd hacktv-gui
chmod +x hacktv-gui.sh
./hacktv-gui.sh

Требования для GUI: Java 11 или новее.

Подготовка видео

Аналоговое ТВ очень требовательно к параметрам видео. Неправильное разрешение или частота кадров приведут к проблемам с синхронизацией.

Конвертация видео через FFmpeg

# Конвертация в PAL
ffmpeg -i input.mp4 -vf "scale=720:576,fps=25" \
-c:v mpeg2video -b:v 4M -c:a mp2 -ar 48000 output_pal.mkv

# Конвертация в NTSC
ffmpeg -i input.mp4 -vf "scale=720:480,fps=30000/1001" \
-c:v mpeg2video -b:v 4M -c:a mp2 -ar 48000 output_ntsc.mkv

Важно: MPEG-2 видео предпочтительнее, так как оно лучше обрабатывается HackTV.

Практические примеры

Пример 1: Тестовый сигнал

Самый простой способ проверить работу — передать тестовую таблицу:

hacktv -m pal test

Эта команда сгенерирует стандартную тестовую таблицу с цветными полосами.

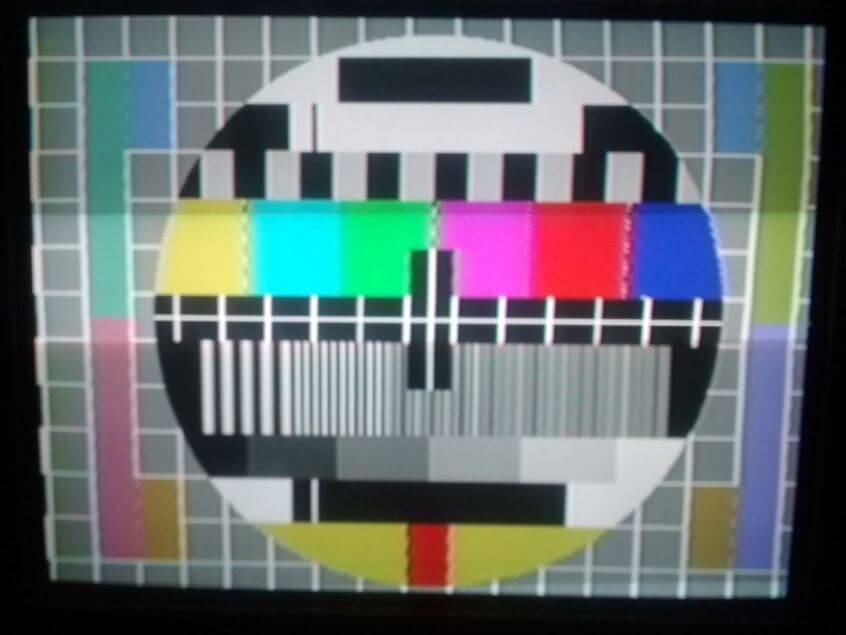

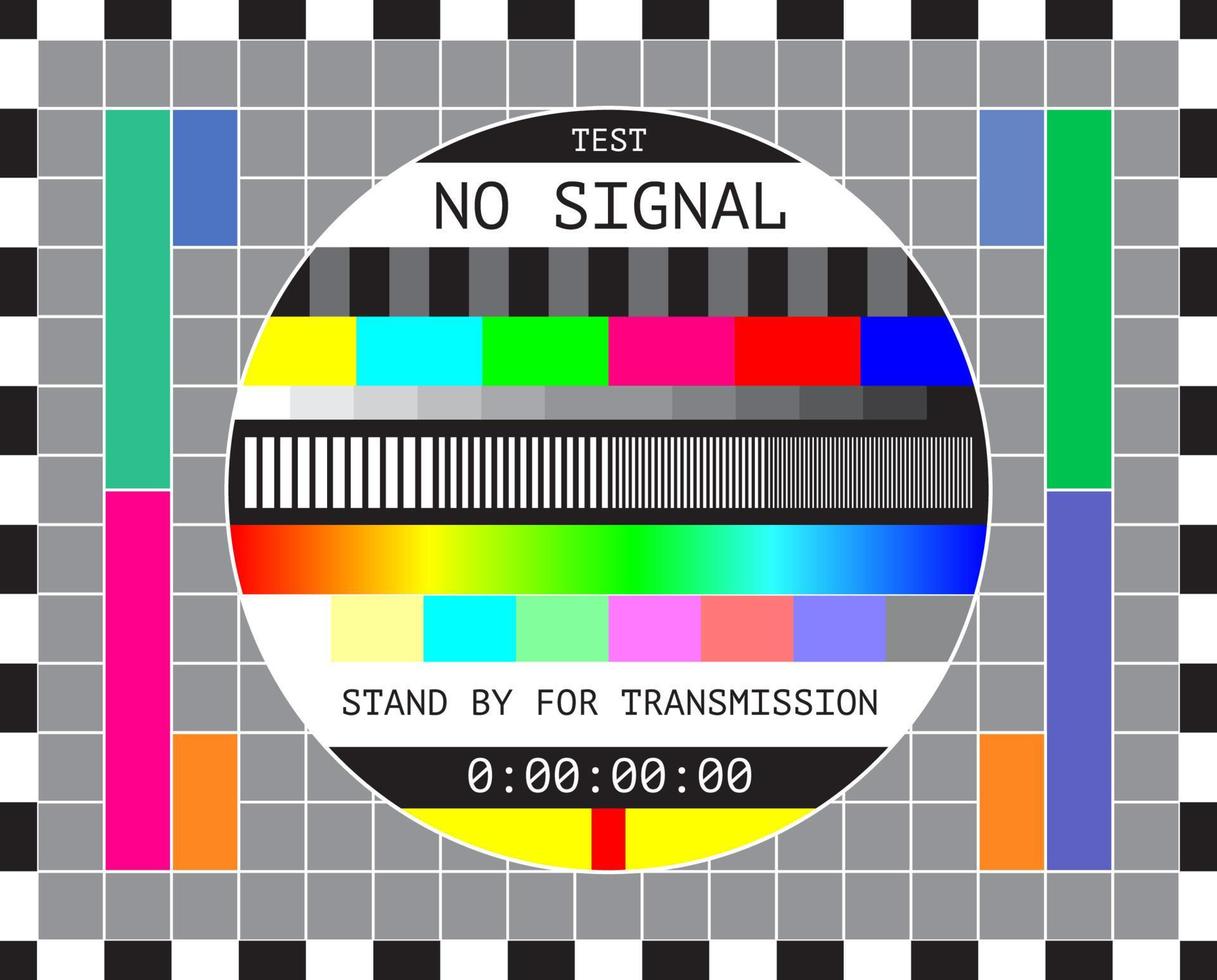

Тестовая таблица, сгенерированная HackTV

Пример 2: Передача на конкретной частоте

# Частота 433.92 МГц, стандарт PAL, усиление 30
hacktv -f 433920000 -m pal -g 30 output_pal.mkv

Параметры:

-f 433920000 — частота в герцах (433.92 МГц)
-m pal — стандарт вещания
-g 30 — усиление передатчика (0-47)

Пример 3: Сохранение сигнала в файл

Полезно для последующей передачи или анализа:

# Сохранить 10 секунд сигнала в файл
hacktv -o baseband.bin -m pal -n 10 test

Пример 4: Передача с телетекстом

hacktv -f 433920000 -m pal -g 30 --teletext subtitles.tti my_video.mkv

Файл телетекста должен быть в формате .tti.

Пример 5: Использование разных стандартов

# NTSC
hacktv -f 145000000 -m ntsc -g 30 test

# SECAM
hacktv -f 145000000 -m secam -g 30 test

# PAL-I (Великобритания)
hacktv -f 145000000 -m i -g 30 test

# PAL-B/G (Европа)
hacktv -f 145000000 -m b -g 30 test

Пример 6: Передача через SoapySDR

Для устройств LimeSDR или ADALM-Pluto:

# LimeSDR
hacktv -f 2400000000 -m pal -g 30 --soapy "driver=lime" test

# ADALM-Pluto
hacktv -f 2400000000 -m pal -g 30 --soapy "driver=plutosdr" test

Пример 7: Циклическое воспроизведение

hacktv -f 433920000 -m pal -g 30 --loop my_video.mkv

Флаг --loop заставит видео повторяться бесконечно.

Пример 8: Настройка частоты дискретизации

hacktv -f 433920000 -m pal -g 30 --sample-rate 20000000 test

Для PAL рекомендуется 20 MSPS (20 миллионов выборок в секунду).

Графический интерфейс

Если вы не любите командную строку, используйте hacktv-gui.

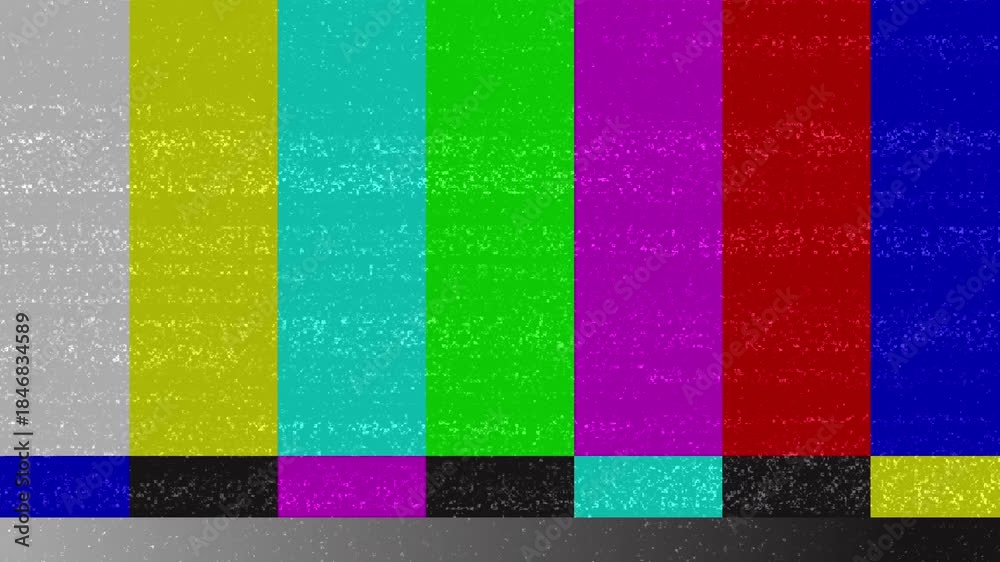

Тестовая таблица с цветными полосами

Возможности GUI:

✅ Выбор файла видео или URL (YouTube)
✅ Настройка частоты и стандарта
✅ Создание плейлистов
✅ Интеграция с онлайн-сервисами телетекста
✅ Сохранение профилей настроек
✅ Поддержка потокового видео через yt-dlp

Использование:

Source — выберите видеофайл или вставьте ссылку
Mode — выберите стандарт (PAL, NTSC, SECAM)
Frequency — введите частоту в МГц
Device — выберите ваше SDR-устройство
Gain — установите усиление
Нажмите Start

Настройка приёмника

Чтобы увидеть результат вашей передачи, нужен приёмник.

Вариант 1: Аналоговый телевизор

Подключите антенну к старому аналоговому телевизору:

Включите ручной поиск каналов
Введите частоту передачи (например, 433.92 МГц)
Настройте точную частоту для лучшего качества

Примечание: Современные цифровые ТВ не поддерживают аналоговый сигнал.

Вариант 2: SDR-приёмник + ПО

Используйте RTL-SDR или другой приёмник:

Программы:

SDR# (Windows) — с плагинами для аналогового ТВ
SDR Console — продвинутый анализ сигналов
QSSTV — приём SSTV и аналогового видео
Minitioune — специализированное ПО для DATV

Настройка SDR#:

Выберите устройство RTL-SDR
Установите модуляцию WFM (широкая ЧМ)
Введите частоту приёма
Adjust bandwidth to 6-8 MHz

Вариант 3: ТВ-тюнер для ПК

Если у вас есть аналоговый ТВ-тюнер (например, на базе Philips SAA7134):

Установите драйверы
Используйте ProgDVB или аналогичную программу
Выберите аналоговый режим
Выполните сканирование каналов

Тестовая таблица на старом CRT мониторе

Вариант 4: Спектральный анализ

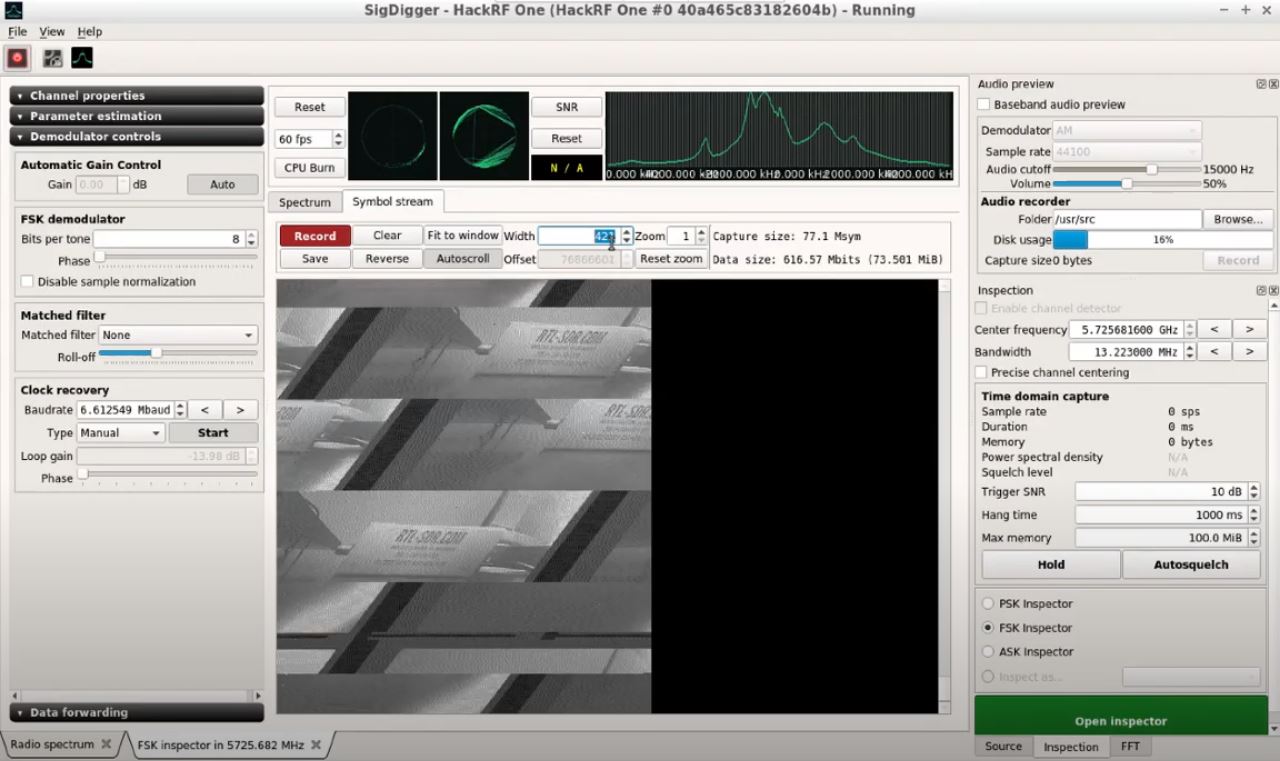

Для анализа сигнала используйте GNU Radio или SigDigger:

Спектр NTSC сигнала в GNU Radio

Решение проблем

Проблема: Устройство не найдено

Симптомы:

error: hackrf_init() failed: LIBUSB_ERROR_ACCESS

Решение:

# Добавьте правила udev
echo 'SUBSYSTEMS=="usb", ATTRS{idVendor}=="1fc9", ATTRS{idProduct}=="000c", MODE="0666"' | \
sudo tee /etc/udev/rules.d/52-hackrf.rules

# Перезагрузите правила
sudo udevadm control --reload-rules
sudo udevadm trigger

# Или запустите через sudo
sudo hacktv -f 433920000 -m pal test

Проблема: Нет изображения

Возможные причины:

Неверная частота — проверьте точную частоту видеонесущей
Неподходящая антенна — антенна должна быть резонансной
Слишком низкое усиление — увеличьте параметр -g

Диагностика:

# Тест на минимальной мощности
hacktv -f 433920000 -m pal -g 0 test

# Постепенно увеличивайте усиление
hacktv -f 433920000 -m pal -g 20 test
hacktv -f 433920000 -m pal -g 30 test

Проблема: Чёрно-белое изображение

Причина: Несоответствие цветового стандарта

Решение:

Убедитесь, что ТВ поддерживает PAL/SECAM/NTSC
Проверьте параметр -m (стандарт)
Некоторые ТВ требуют ручной выбор системы цвета

Проблема: Изображение плывёт или рябит

Причины:

Низкая частота дискретизации
Помехи
Неподходящее видео

Решение:

# Установите правильную частоту дискретизации
hacktv -f 433920000 -m pal --sample-rate 20000000 test

# Конвертируйте видео правильно
ffmpeg -i input.mp4 -vf "scale=720:576,fps=25" output.mkv

Проблема: Ошибки FFmpeg

Симптомы:

[hacktv @ 0x...] Invalid video parameters

Решение:

Конвертируйте видео в правильный формат
Используйте MPEG-2 видеокодек
Проверьте разрешение (720×576 для PAL)

Проблема: Перегрев HackRF

Решение:

Уменьшите усиление (-g)
Используйте радиатор или вентилятор
Делайте перерывы в передаче

Юридические аспекты

⚠️ Важное предупреждение

Передача радиосигналов строго регулируется законодательством. Несанкционированная передача может привести к:

Штрафам (в РФ от 500 до 20000 ₽)
Конфискации оборудования
Уголовной ответственности (при создании помех спецслужбам)

🇷 Россия

Регулирование:

Федеральный закон № 126-ФЗ «О связи»
Статья 13.4 КоАП РФ — нарушение правил использования радиочастот

Штрафы:

Граждане: 500–1000 ₽
Должностные лица: 1000–2000 ₽
Юридические лица: 10000–20000 ₽

Разрешённые способы экспериментов

1. Эквивалент нагрузки (рекомендуется)

# Подключите HackRF к резистору 50 Ом вместо антенны
# Сигнал не излучается в эфир — полностью законно
hacktv -f 433920000 -m pal -g 30 test

2. Клетка Фарадея

Экранированный бокс или комната
Сигнал не выходит за пределы

3. Любительские диапазоны (требуется лицензия)

144–146 МГц (2 метра)
430–440 МГц (70 сантиметров)
1240–1300 МГц (23 сантиметра)

Получение лицензии:

Сдайте экзамен в Роскомнадзоре
Получите позывной сигнал
Зарегистрируйте оборудование

Запрещённые частоты

Никогда не передавайте на:

✈️ 108–137 МГц (авиация)
🚓 140–170 МГц (полиция, спецслужбы)
🚑 150–170 МГц (скорая помощь)
📱 450–470 МГц (силовые структуры)
📡 800–900 МГц (сотовая связь)
🛰️ 1500–1600 МГц (GPS/ГЛОНАСС)

Безопасный чек-лист

[ ] Использую эквивалент нагрузки или клетку Фарадея
[ ] Частота в разрешённом диапазоне
[ ] Имею лицензию радиолюбителя (если работаю в эфире)
[ ] Мощность не превышает разрешённую
[ ] Не создаю помех другим службам
[ ] Оборудование зарегистрировано (если требуется)

Технические детали

Ширина полосы сигнала

Аналоговое ТВ занимает значительную полосу частот:

Стандарт	Полоса	Sample Rate
PAL/SECAM	7–8 МГц	20 MSPS
NTSC	6 МГц	16 MSPS
405-line	3–5 МГц	10 MSPS

HackRF One поддерживает максимум 20 MSPS, что достаточно для PAL.

Структура сигнала

Аналоговый ТВ-сигнал состоит из:

Видеонесущая — амплитудная модуляция (AM)
Звуковая несущая — частотная модуляция (FM)

PAL: +5.5 МГц от видео
NTSC: +4.5 МГц от видео
SECAM: +6.5 МГц от видео

Синхроимпульсы — синхронизация развёртки
Цветовая поднесущая (для цветного ТВ)

Расчёт частот

Для передачи на определённом канале:

Частота видеонесущей = Частота канала + Смещение

Пример для PAL:
Канал 21 (470–478 МГц)
Видеонесущая = 471.25 МГц
Звуковая несущая = 471.25 + 5.5 = 476.75 МГц

Антенны

Расчёт длины штыревой антенны:

Длина (метры) = 75 / Частота (МГц)

Примеры:
433 МГц → 75/433 = 0.173 м (17.3 см)
145 МГц → 75/145 = 0.517 м (51.7 см)

КСВН (коэффициент стоячей волны):

Идеально: 1.0
Хорошо: < 1.5
Допустимо: < 2.0
Плохо: > 3.0 (риск повреждения передатчика)

Продвинутые техники

Создание полноценной ТВ-станции

Сценарий: Мини-ТВ на 433.92 МГц

#!/bin/bash
# tv_station.sh

FREQ=433920000
GAIN=30
STANDARD=pal

# Подготовка видео
ffmpeg -i playlist/ -vf "scale=720:576,fps=25" \
-c:v mpeg2video -b:v 4M -c:a mp2 temp.mkv

# Запуск передачи с циклом
hacktv -f $FREQ -m $STANDARD -g $GAIN --loop temp.mkv

Интеграция с веб-камерой

Прямая трансляция с веб-камеры:

ffmpeg -f v4l2 -i /dev/video0 -vf "scale=720:576,fps=25" \
-c:v mpeg2video -b:v 4M -f mpegts - | \
hacktv -f 433920000 -m pal -g 30 -

Автоматизация плейлистов

Скрипт для последовательной передачи:

#!/bin/bash
# playlist.sh

for video in videos/*.mkv; do
    echo "Playing: $video"
    hacktv -f 433920000 -m pal -g 30 "$video"
done

Мониторинг сигнала

Использование RTL-SDR для проверки:

# Запись сигнала для анализа
rtl_sdr -f 433920000 -s 2048000 -g 40 output.bin

# Анализ в GNU Radio или SigDigger

Полезные ресурсы

Официальная документация

HackTV на GitHub — основной репозиторий
HackTV GUI — графическая оболочка
Ubuntu Manpage — справка

Обучающие материалы

RTL-SDR.com: Transmitting Analog TV — подробное руководство
Site2241: Analog Video with GNU Radio — интеграция с GNU Radio
YouTube: «Analog TV With a HackRF» — видеоуроки

Программное обеспечение

FFmpeg — конвертация видео
GNU Radio — обработка сигналов
SDR# — приём сигналов
SigDigger — анализ

Сообщества

Reddit: r/hackrf, r/SDR
HackRF mailing list
Радиолюбительские форумы

Галерея

HackRF PortaPack для полевых экспериментов

Тестовая карта «NO SIGNAL»

Анализ сигнала в SigDigger

Opera Cake — переключаемая антенная система

Заключение

HackTV — это мощный инструмент для экспериментов с аналоговым телевидением. Он позволяет:

✅ Передавать видео в различных стандартах (PAL, NTSC, SECAM)
✅ Работать на широком диапазоне частот
✅ Использовать различные SDR-устройства
✅ Создавать тестовые сигналы и полноценные передачи

Основные выводы:

Технически HackTV может передавать на любой частоте в пределах возможностей вашего SDR
Юридически вы обязаны соблюдать законодательство о радиочастотах
Безопасность — всегда начинайте с эквивалента нагрузки
Качество — правильно подготавливайте видео (разрешение, FPS)

Быстрые команды

# Установка
git clone https://github.com/fsphil/hacktv.git && cd hacktv/src && make && sudo make install

# Тест
hacktv -m pal test

# Передача видео
hacktv -f 433920000 -m pal -g 30 video.mkv

# Сохранение сигнала
hacktv -o signal.bin -m pal -n 10 test

Понравилась статья? Поделитесь с друзьями и подпишитесь на обновления!

GitHub HackTV | Форум сообщества | YouTube tutorials

Что такое HackTV?

Поддерживаемые стандарты

Дополнительные возможности

Необходимое оборудование

SDR-передатчики

Антенны и аксессуары

Установка и настройка

Установка зависимостей (Linux)

Сборка из исходников

Проверка установки

Установка HackTV GUI (опционально)

Подготовка видео

Рекомендованные параметры

Конвертация видео через FFmpeg

Практические примеры

Пример 1: Тестовый сигнал

Пример 2: Передача на конкретной частоте

Пример 3: Сохранение сигнала в файл

Пример 4: Передача с телетекстом

Пример 5: Использование разных стандартов

Пример 6: Передача через SoapySDR

Пример 7: Циклическое воспроизведение

Пример 8: Настройка частоты дискретизации

Графический интерфейс

Возможности GUI:

Использование:

Настройка приёмника

Вариант 1: Аналоговый телевизор

Вариант 2: SDR-приёмник + ПО

Вариант 3: ТВ-тюнер для ПК

Вариант 4: Спектральный анализ

Решение проблем

Проблема: Устройство не найдено

Проблема: Нет изображения

Проблема: Чёрно-белое изображение

Проблема: Изображение плывёт или рябит

Проблема: Ошибки FFmpeg

Проблема: Перегрев HackRF

Юридические аспекты

⚠️ Важное предупреждение

🇷 Россия

Разрешённые способы экспериментов

Запрещённые частоты

Безопасный чек-лист

Технические детали

Ширина полосы сигнала

Структура сигнала

Расчёт частот

Антенны

Продвинутые техники

Создание полноценной ТВ-станции

Интеграция с веб-камерой

Автоматизация плейлистов

Мониторинг сигнала

Полезные ресурсы

Официальная документация

Обучающие материалы

Программное обеспечение

Сообщества

Галерея

Заключение

Основные выводы:

Рекомендации для начала:

Быстрые команды
