Как работает ESC для дронов

/ ВМГ, аккумуляторы / От

Все статьи

Что такое ESC?

ESC (Electronic Speed Controller) — это электронный регулятор скорости, один из самых важных компонентов дрона. Он действует как посредник между батареей, полётным контроллером и моторами.

Основная функция:

  • Преобразует постоянный ток от батареи в трёхфазный переменный ток для бесколлекторных моторов
  • Управляет скоростью и направлением вращения моторов
  • Переводит команды полётного контроллера в электрические сигналы

📊 Как работает ESC: Принципиальная схема

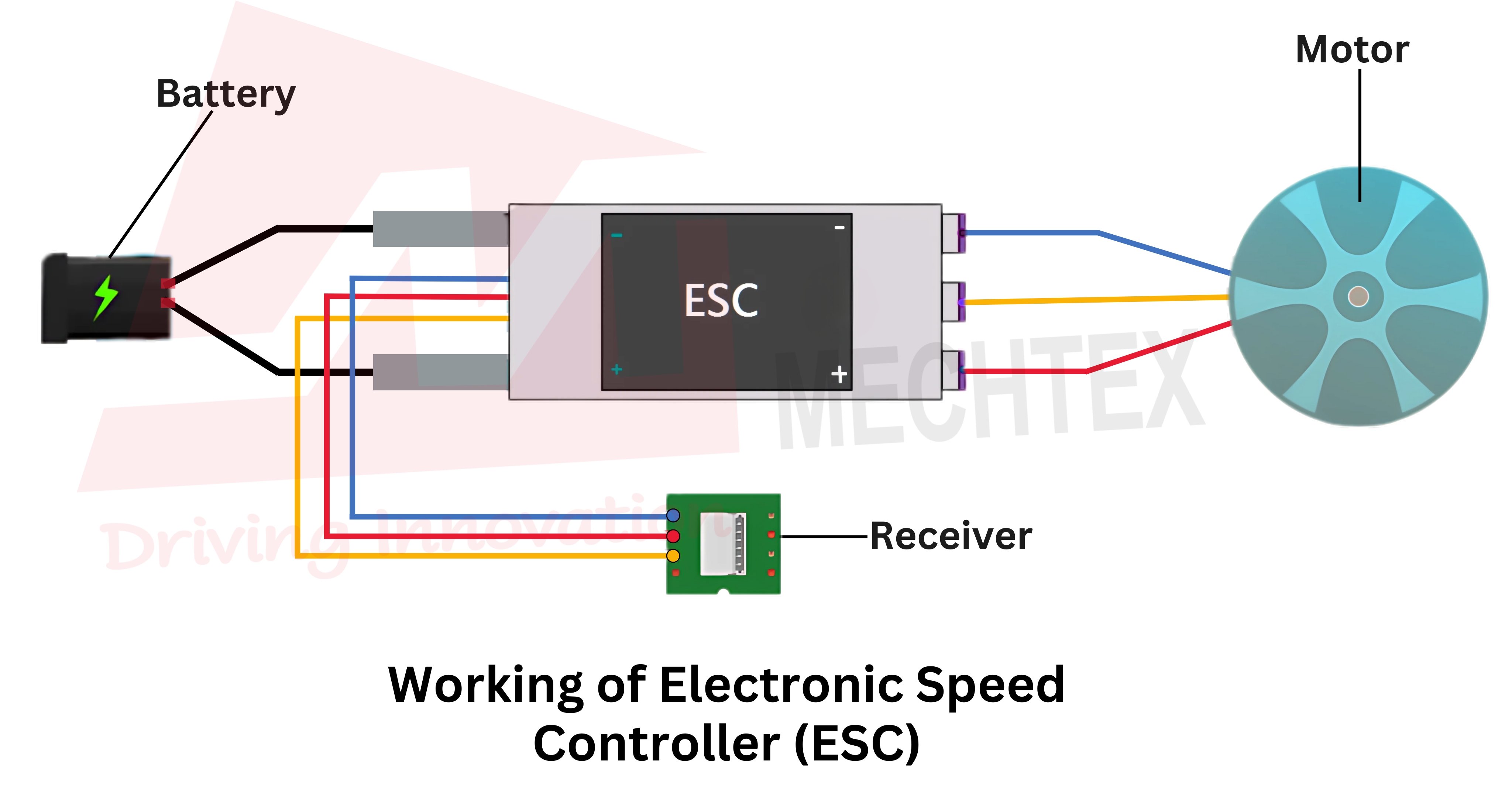

Working of ESC

Основные соединения:

  • Battery (батарея) → подаёт питание на ESC
  • Receiver/Flight Controller (приёмник/полётный контроллер) → отправляет сигналы управления
  • Motor (мотор) → получает питание от ESC

Внутреннее устройство ESC

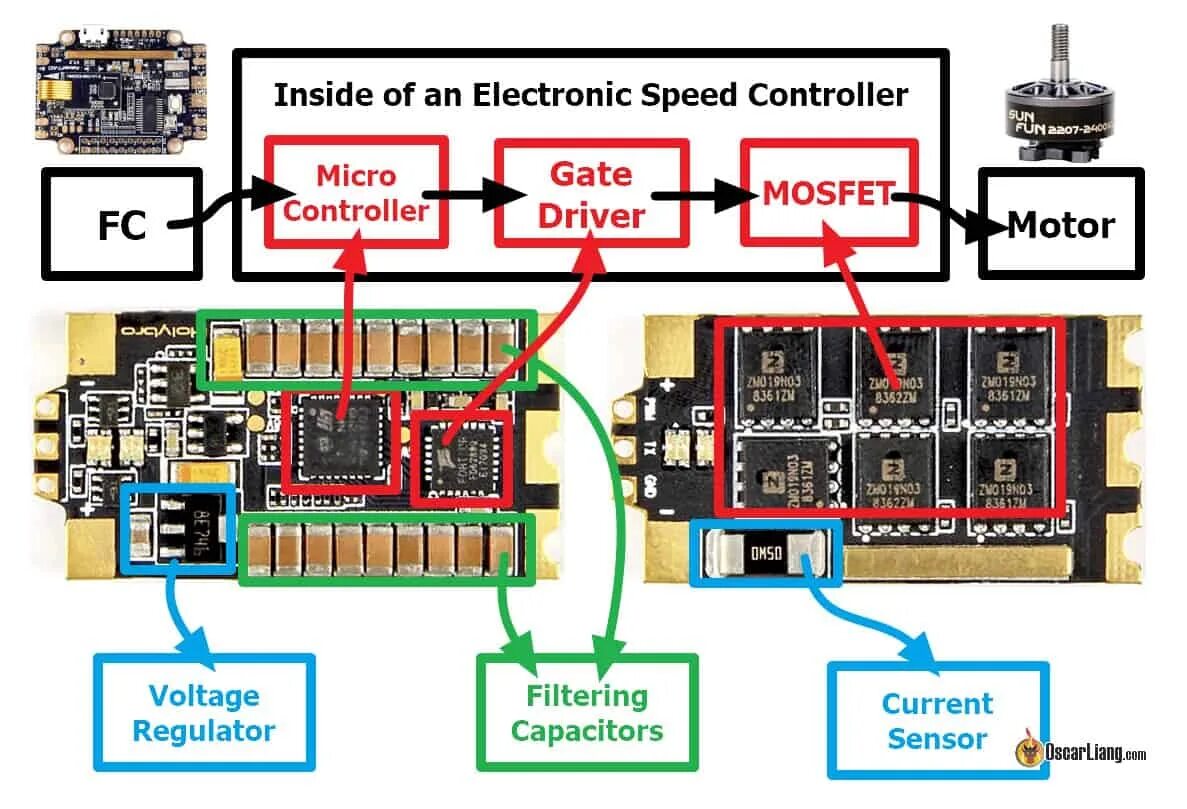

ESC Anatomy

Основные компоненты:

  1. Micro Controller (Микроконтроллер) — «мозг» ESC, обрабатывает сигналы от полётного контроллера
  2. Gate Driver (Драйвер затвора) — усиливает сигналы для управления MOSFET
  3. MOSFET — силовые транзисторы, которые переключают ток к мотору
  4. Voltage Regulator (Стабилизатор напряжения) — обеспечивает питание для электроники
  5. Filtering Capacitors (Фильтрующие конденсаторы) — сглаживают пульсации напряжения
  6. Current Sensor (Датчик тока) — отслеживает потребляемый ток для защиты

⚡ Принцип работы

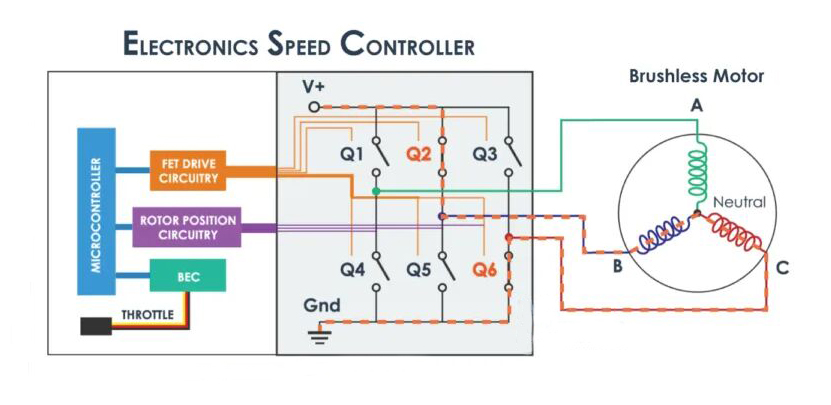

How ESC Works

Последовательность работы:

  1. ESC получает сигнал THROTTLE (газ) от полётного контроллера
  2. Микроконтроллер обрабатывает сигнал и определяет нужную скорость
  3. FET Drive Circuitry управляет шестью транзисторами (Q1-Q6)
  4. Rotor Position Circuitry отслеживает положение ротора мотора
  5. Транзисторы переключаются в нужной последовательности, создавая трёхфазное питание для мотора (фазы A, B, C) [[8]]

🔌 Схема подключения квадрокоптера

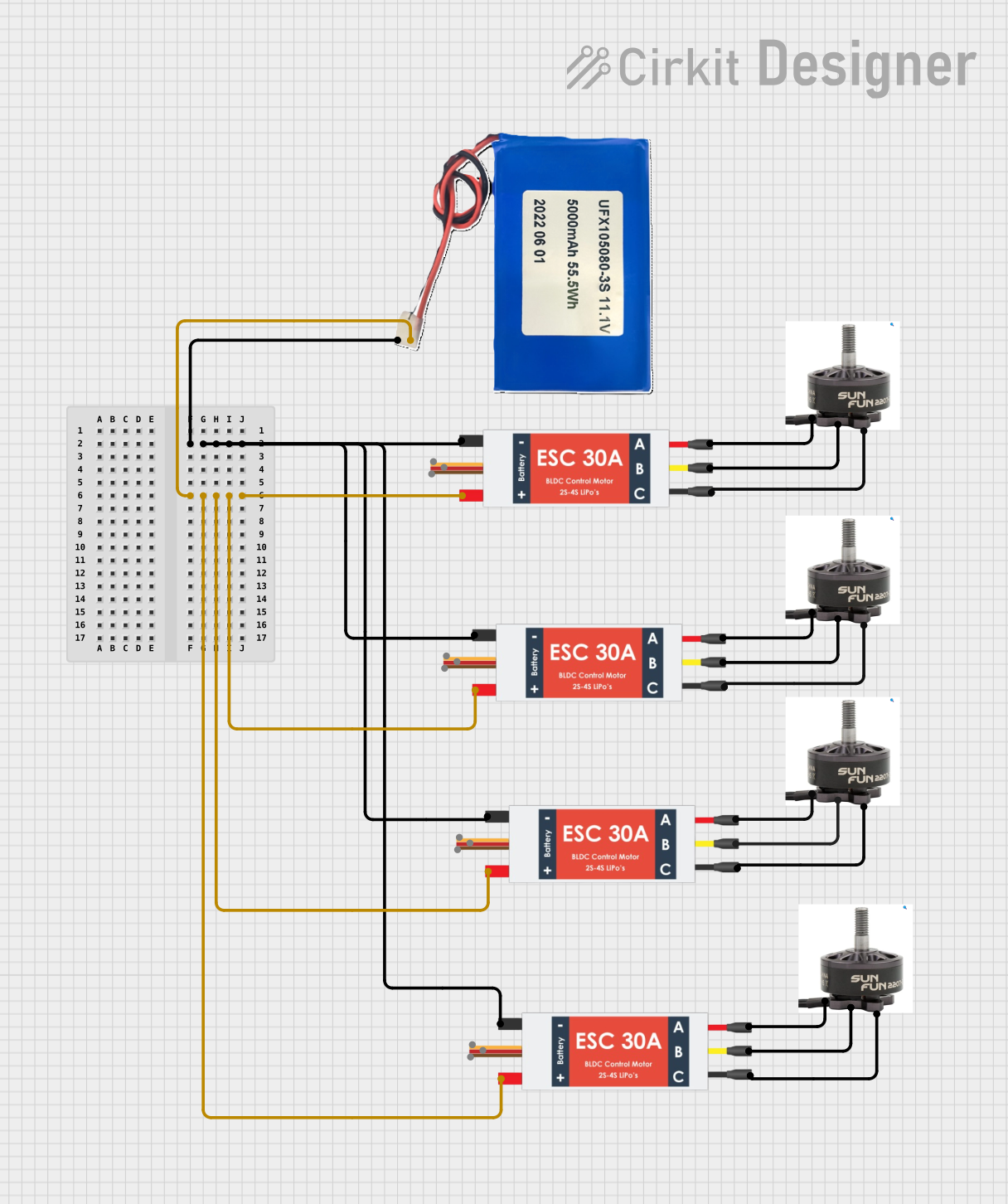

Quadcopter Wiring

Подключение 4-х моторного дрона:

  • Одна батарея питает все 4 ESC
  • Каждый ESC подключён к своему мотору (3 провода)
  • Все ESC получают сигналы от полётного контроллера

Детальная схема ESC

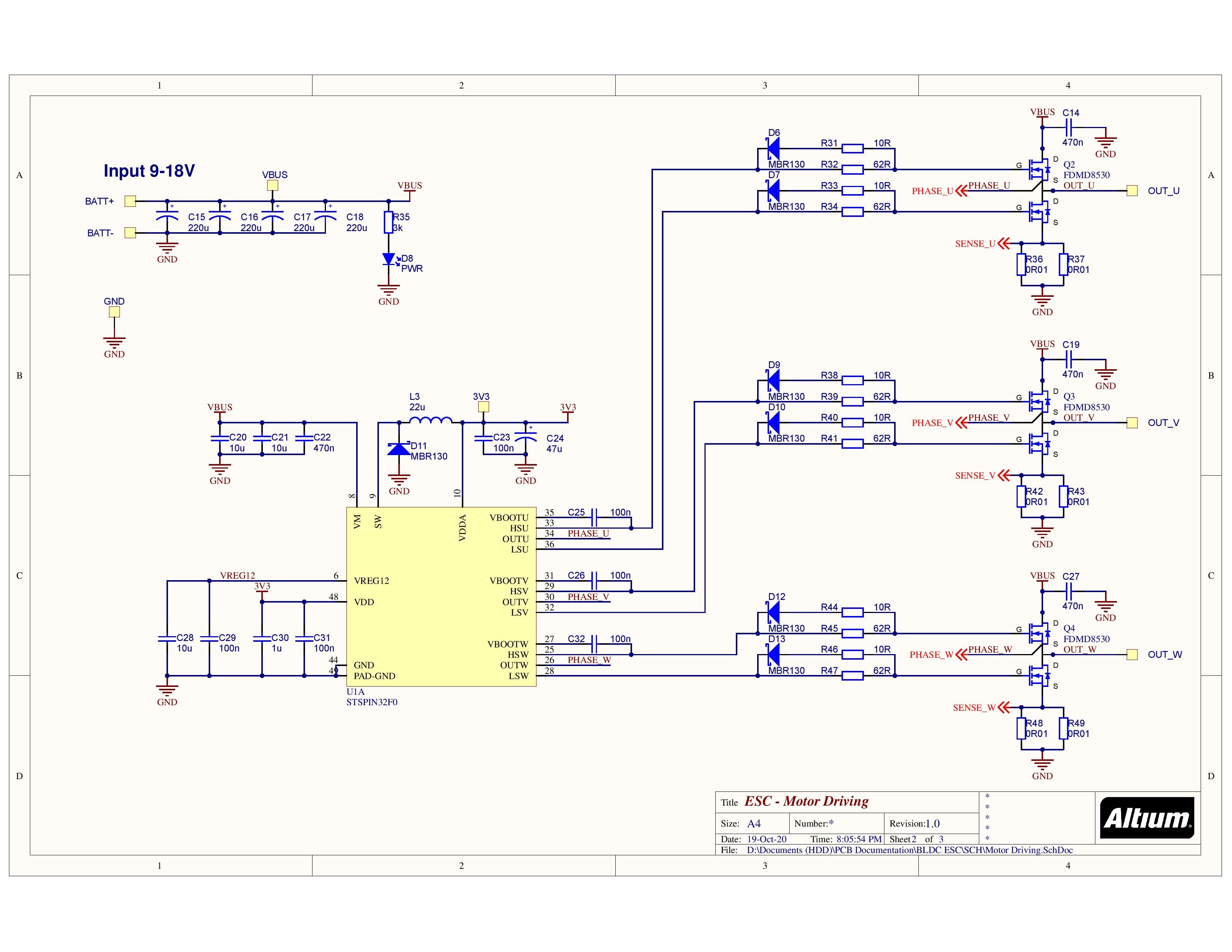

ESC Schematic

Входная часть (Input 9-18V):

  • BATT+ / BATT- — подключение батареи
  • C15-C18 (220uF) — входные конденсаторы для фильтрации
  • D8 — защитный диод

Силовая часть:

  • Q2, Q3, Q4 (FDMD8530) — MOSFET транзисторы для каждой фазы
  • PHASE_U, PHASE_V, PHASE_W — три фазы для бесколлекторного мотора
  • SENSE_U, SENSE_V, SENSE_W — датчики обратной ЭДС (BEMF)

Датчики и защита

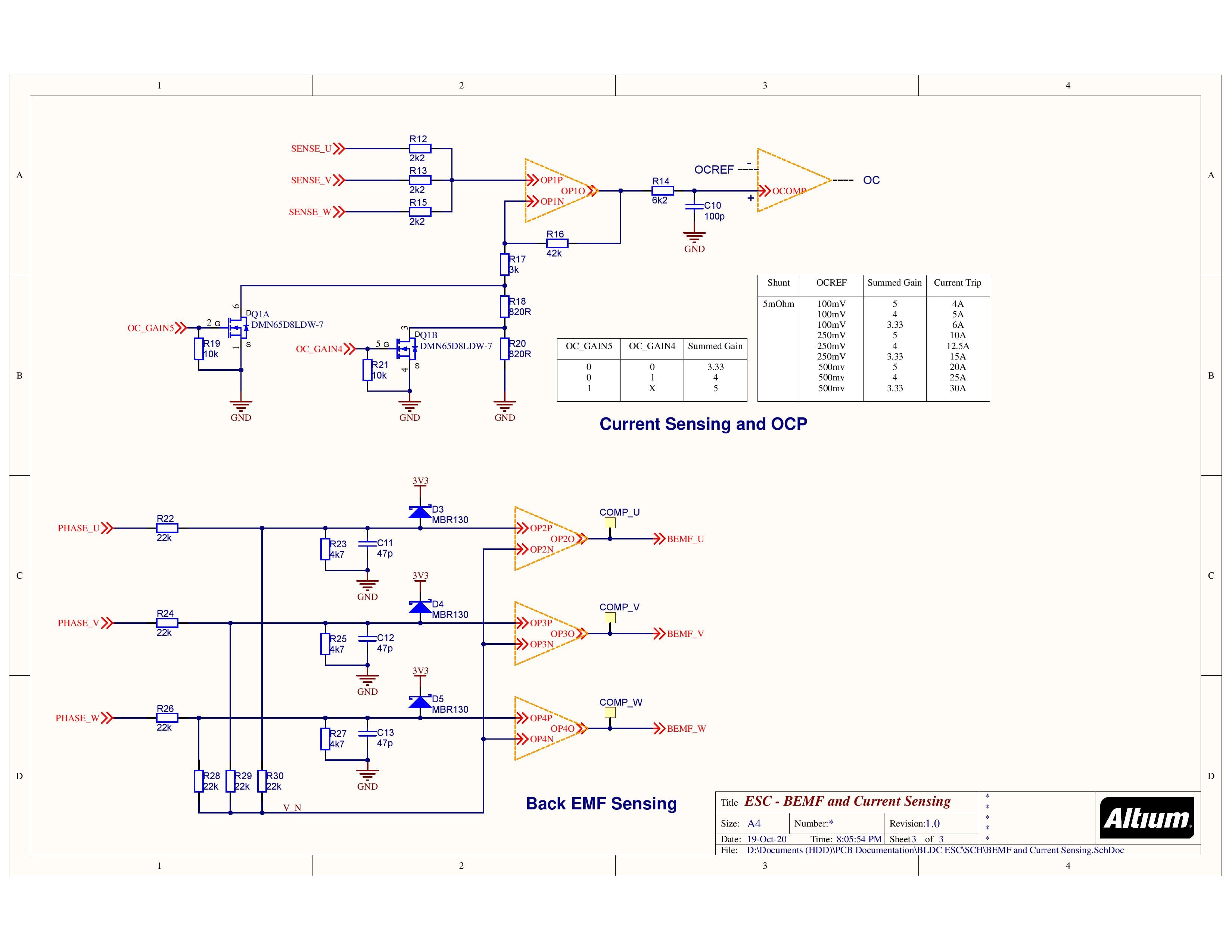

Current and BEMF Sensing

Current Sensing and OCP (Защита по току):

  • R12, R13, R15 (2k2) — шунты для измерения тока
  • OP1P, OP1N — операционные усилители
  • OCOMP — компаратор защиты от перегрузки по току

Back EMF Sensing (Датчик обратной ЭДС):

  • R22-R30 (22k) — делители напряжения
  • OP2P-OP4N — компараторы для определения положения ротора
  • BEMF_U, BEMF_V, BEMF_W — сигналы обратной ЭДС

🔌 Типы проводов ESC

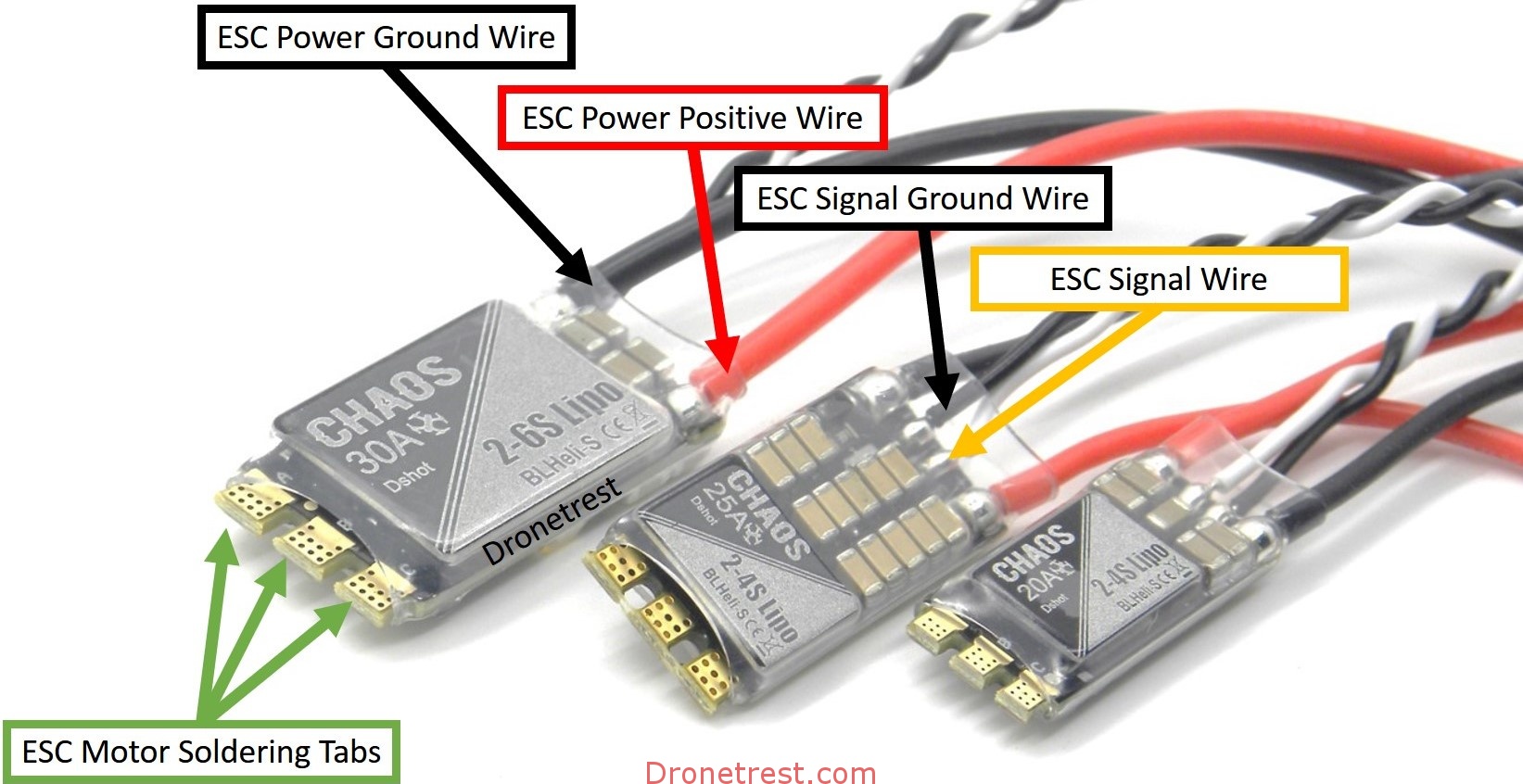

ESC Wires

Провода питания:

  • ESC Power Positive Wire (красный) — плюс от батареи
  • ESC Power Ground Wire (чёрный) — минус от батареи

Сигнальные провода (сервокабель):

  • ESC Signal Wire (жёлтый/белый) — сигнал управления
  • ESC Signal Ground Wire (чёрный/коричневый) — земля сигнала

Подключение мотора:

  • ESC Motor Soldering Tabs — 3 контакта для подключения бесколлекторного мотора

🔄 Направление вращения моторов

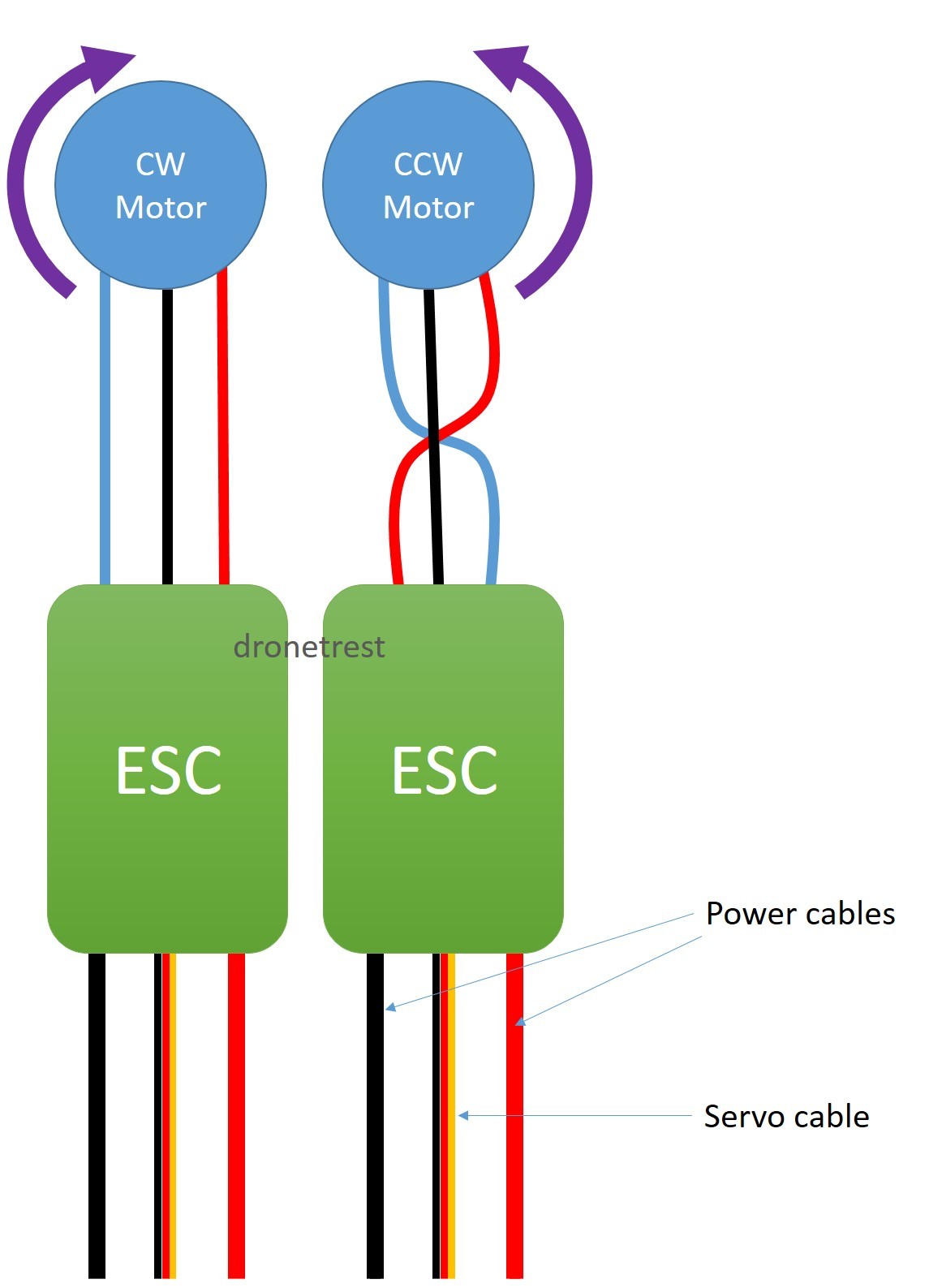

CW CCW Motors

CW (Clockwise) — по часовой стрелке:

  • Прямое подключение 3 проводов к мотору

CCW (Counter-Clockwise) — против часовой стрелки:

  • Поменять местами любые 2 провода из 3
  • Это меняет направление вращения мотора

Важно: Для квадрокоптера нужны 2 CW и 2 CCW мотора для стабильного полёта!

Подключение к полётному контроллеру

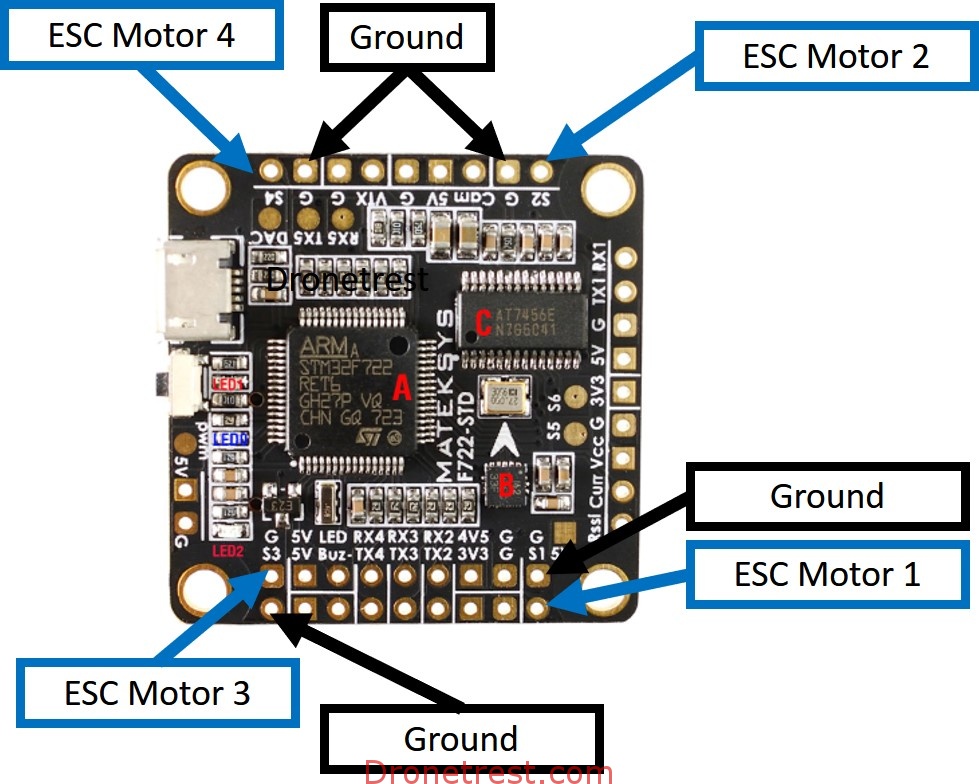

Flight Controller Connection

Подключение 4in1 ESC к FC:

  • ESC Motor 1-4 — сигнальные провода к соответствующим пинам FC
  • Ground — общая земля (несколько соединений для надёжности)
  • 5V, VBAT — питание для полётного контроллера

🎯 Пример: 4-in-1 ESC

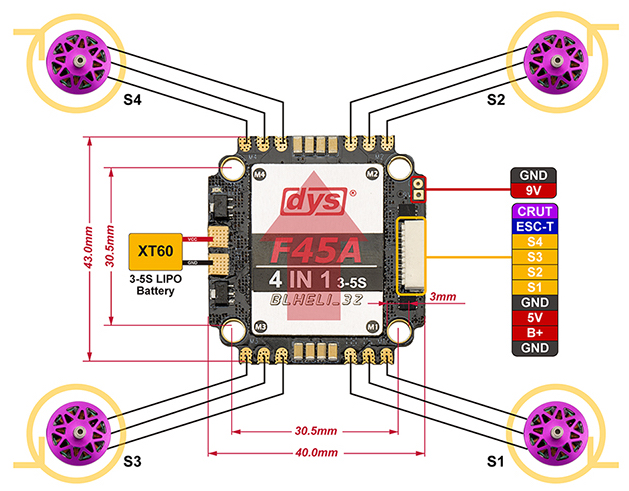

4-in-1 ESC

DYS F45A 4 IN 1 ESC:

  • Один модуль на 4 мотора
  • XT60 — разъём для батареи (3-5S LiPo)
  • S1-S4 — выходы на моторы
  • GND, 9V, CRUT, ESC-T — сигнальные пины для FC
  • Размеры: 43.0mm x 40.0mm

📋 Полная схема квадрокоптера

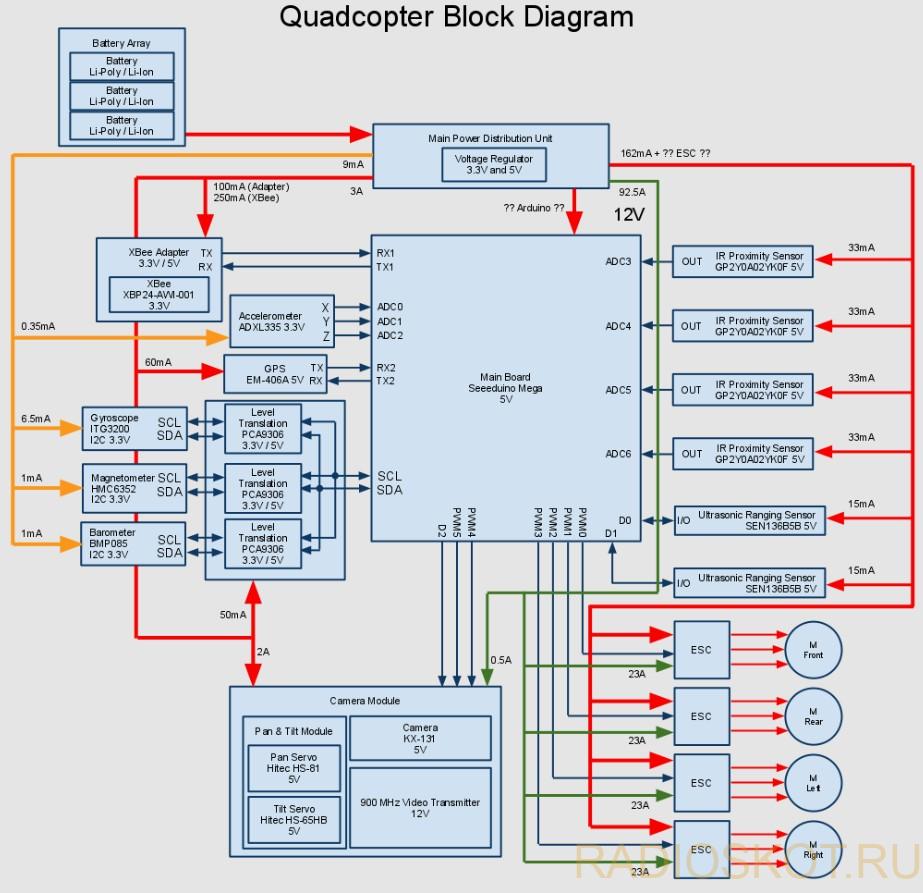

Quadcopter Block Diagram

Основные блоки:

  1. Battery Array — батареи Li-Po/Li-Ion
  2. Main Power Distribution Unit — распределение питания
  3. Main Board (Flight Controller) — полётный контроллер
  4. Sensors — гироскоп, акселерометр, GPS, барометр, магнитометр
  5. ESC × 4 — регуляторы для каждого мотора
  6. Motors — 4 мотора (Front, Rear, Left, Right)
  7. Camera Module — камера и видеопередатчик

Как выбрать ESC

Основные параметры:

  1. Ток (A) — максимальный непрерывный ток (20A, 30A, 45A и т.д.)
  • Должен превышать максимальный ток мотора на 20-25%
  1. Напряжение (S) — количество ячеек LiPo (2-6S)
  • Должно соответствовать вашей батарее [[26]]
  1. Протокол связи:
  • PWM — стандартный, медленный
  • OneShot125/OneShot42 — быстрее
  • Multishot — очень быстрый
  • DShot — цифровой, самый быстрый и надёжный [[5]]
  1. BEC (Battery Elimination Circuit) — встроенный стабилизатор 5V для питания приёмника/FC
  2. Размер и вес — особенно важен для гоночных дронов

✅ Ключевые моменты

✔ ESC — это «мозг» системы управления моторами [[10]]
✔ Преобразует DC в 3-фазный AC для бесколлекторных моторов [[24]]
✔ От качества ESC зависит стабильность полёта и отзывчивость дрона [[4]]
✔ Правильное подключение и настройка критически важны
✔ Для квадрокоптера нужно 4 ESC (или один 4-in-1)
✔ Направление вращения моторов настраивается перепайкой проводов или через прошивку

📚 Источники информации

  • [[3]] ESC connects motor, battery, and flight controller
  • [[7]] ESC components: microcontroller, gate driver, MOSFETs
  • [[8]] ESC regulates motor rotation by timed electrical signals
  • [[13]] ESC controls speed and rotation by managing current
  • [[25]] ESC converts DC to AC for brushless motors

Надеюсь, это руководство помогло вам понять принцип работы ESC для дронов! Если остались вопросы — задавайте! 🚀
