Общая информация
RadioMaster Zorro оснащён 4 кнопками, которые можно программно настроить как двухпозиционные переключатели через прошивку EdgeTX. Физически это кнопки, но программно они могут работать как переключатели с фиксацией положения.

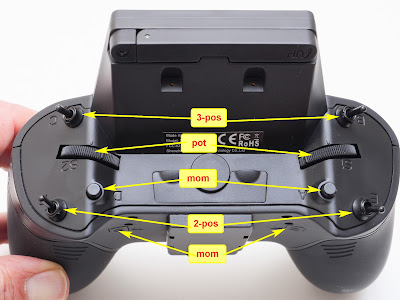

Расположение элементов управления
- 2 двухпозиционных переключателя (SA, SF)
- 2 трёхпозиционных переключателя (SB, SC)
- 4 кнопки (которые можно настроить как переключатели)
Пошаговая инструкция настройки
Шаг 1: Вход в настройки модели
- Включите пульт RadioMaster Zorro
- Нажмите и удерживайте кнопку MDL для входа в настройки модели
- Перейдите на вкладку «Model Setup» (Настройка модели)
Шаг 2: Настройка кастомизируемых переключателей
- В меню Model Setup найдите раздел «Customizable Switches» (Настраиваемые переключатели)
- Выберите свободный слот для настройки (например, SW1, SW2, SW3, SW4)
Шаг 3: Выбор типа переключателя
В параметре «Type» выберите один из вариантов:
| Тип | Описание |
|---|---|
| none | Переключатель отключён |
| toggle | Активен только во время нажатия (как кнопка звонка) |
| 2POS | Двухпозиционный — каждое нажатие меняет состояние: OFF→ON→OFF… |
Для двухпозиционного переключателя выберите «2POS» ✅
Подробнее о настраиваемых переключателях: EdgeTX Customizable Switches
Шаг 4: Настройка группы (Group)
- «-« — переключатель без группы (независимый)
- «1», «2», «3» — номер группы (переключатели в группе работают совместно)
Для независимого переключателя оставьте «-«
Шаг 5: Настройка начального положения (Startup)
| Значение | Описание |
|---|---|
| ↑ | Переключатель неактивен при запуске |
| ↓ | Переключатель активен при запуске |
| = | Сохраняет последнее состояние при выключении |
Рекомендуется выбрать «=» для сохранения состояния

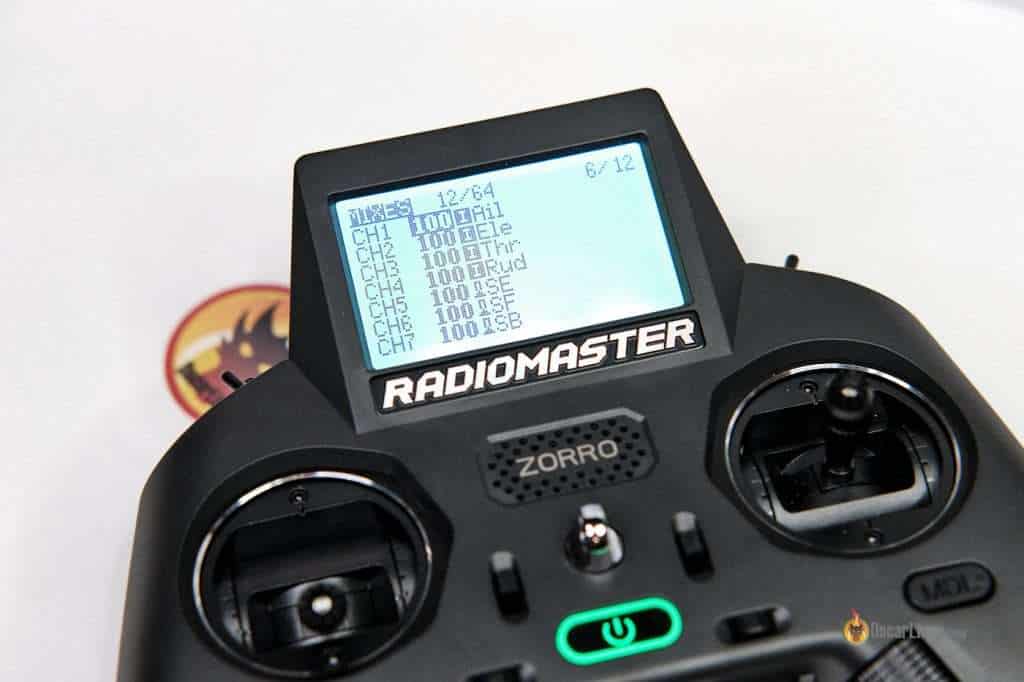

Шаг 6: Назначение переключателя на канал (Mixes)
- Вернитесь в главное меню модели
- Перейдите на вкладку «Mixes» (Микшеры)
- Выберите нужный канал (например, CH5 для ARM, CH6 для режимов полёта)
- В параметре «Source» нажмите нужную кнопку — она автоматически определится
Пример настройки для FPV дрона
| Канал | Функция | Переключатель | Тип |
|---|---|---|---|
| CH5 | ARM (включение моторов) | Кнопка 1 | 2POS |
| CH6 | Режимы полёта | SB (3-pos) | 3POS |
| CH7 | Beeper (поиск) | Кнопка 2 | toggle |
| CH8 | GPS Rescue | Кнопка 3 | 2POS |
Дополнительные возможности
Логические переключатели (Logical Switches)
Для более сложных сценариев можно использовать логические переключатели — виртуальные двухпозиционные переключатели, основанные на логических выражениях.
Подробнее: EdgeTX Logical Switches

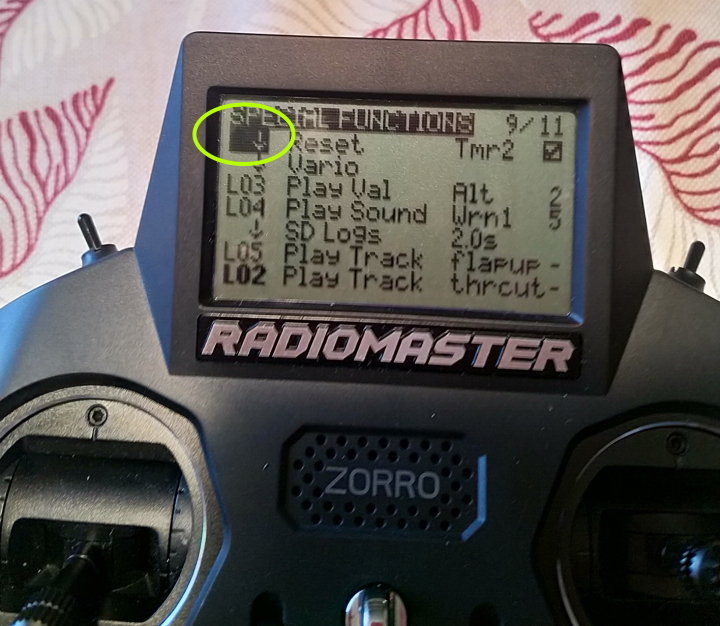

Special Functions
Через меню Special Functions можно назначить действия на переключатели:
- Включение/выключение функций
- Воспроизведение звуков
- Переключение экранов
⚠️ Важные замечания
- Настройки сохраняются для каждой модели отдельно — при создании новой модели настройку нужно повторить
- Кнопки по умолчанию работают как momentary (только во время нажатия) — обязательно измените тип на «2POS»
- Проверьте работу в Betaflight — после настройки подключите дрон и проверьте отклик каналов во вкладке Receiver
- Для ELRS версии дополнительные настройки модуля не требуются
Полезные ресурсы
- Официальная документация EdgeTX
- RadioMaster официальный сайт
- Руководство пользователя RadioMaster Zorro
- Замена физических переключателей — доступны комплекты 2-pos и 3-pos для Zorro
Итог
Настройка кнопки как двухпозиционного переключателя на RadioMaster Zorro выполняется через:
- Model Setup → Customizable Switches
- Тип: 2POS
- Назначение в Mixes на нужный канал
Это позволяет гибко использовать все 4 кнопки пульта для различных функций без необходимости физической модификации!
