Обзор DJI Matrice 4T

Общие характеристики
Камеры и сенсоры
Система GNSS и RTK
Бинокулярные камеры и 3D ИК-сенсор
Работа ночью
Работа в условиях помех
Использование как носитель ретранслятора
Сравнение с Mavic 3T
Практические рекомендации

Общие характеристики

Основные параметры:

Параметр	Значение
Вес	1219 г (без аккумуляторов)
Макс. взлетный вес	1420 г (с нагрузкой 200 г)
Полезная нагрузка	до 200 г
Время полета	49 минут (макс.)
Макс. скорость	21 м/с (75.6 км/ч)
Дальность связи	25 км (O4 Enterprise, FCC)
Рабочая температура	от -20°C до +50°C

📷 Камеры и сенсоры

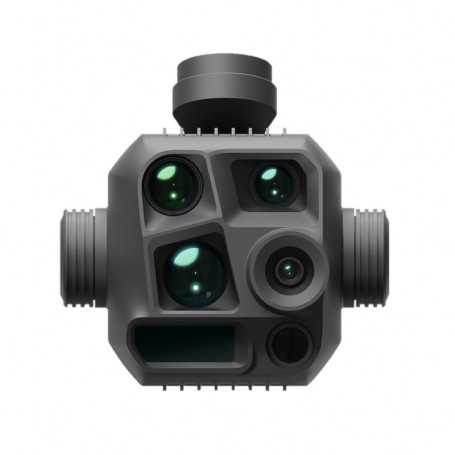

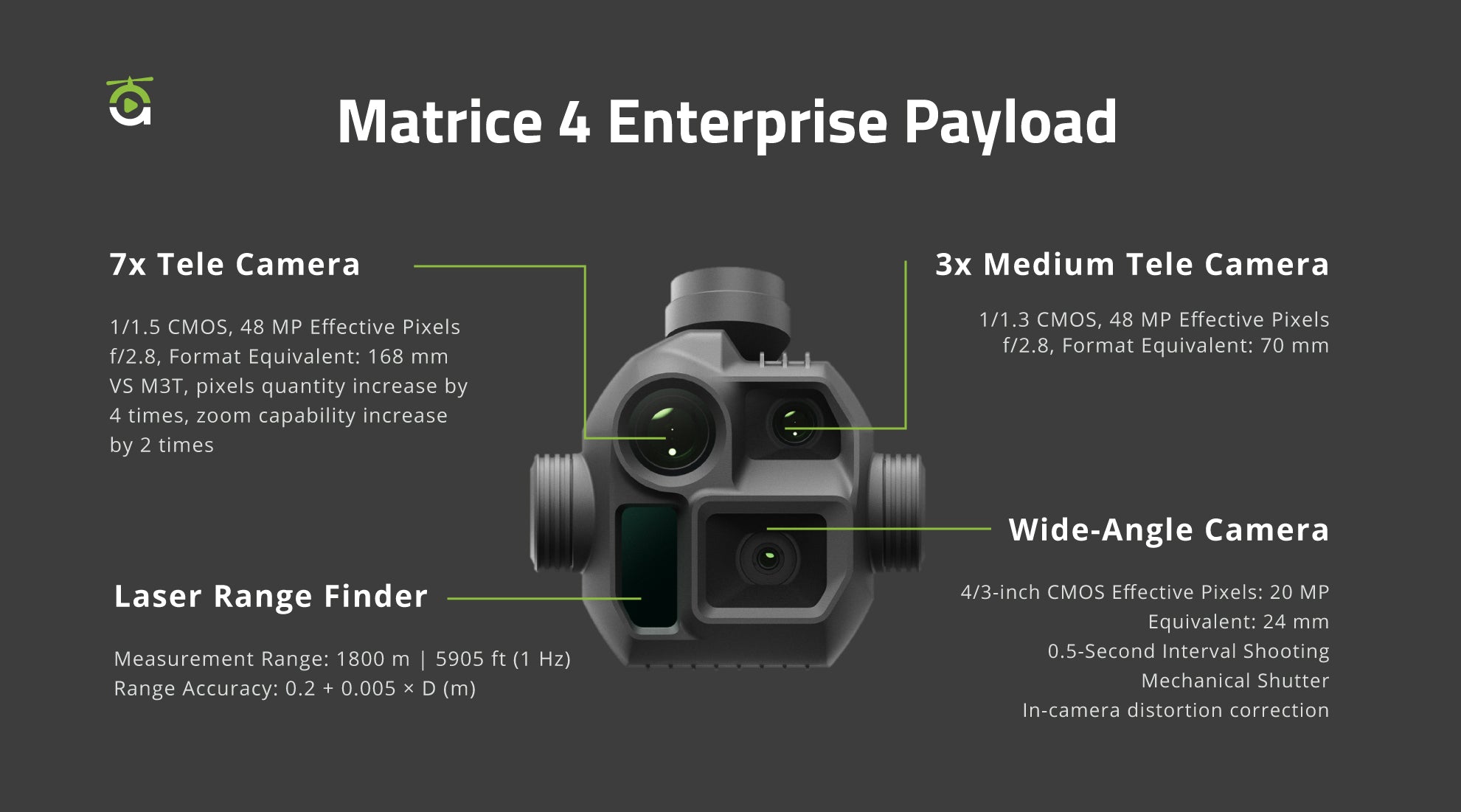

Многофункциональная камера Matrice 4T:

1️⃣ Широкоугольная камера:

Сенсор: 1/1.3″ CMOS, 48 МП
Диафрагма: f/1.7
Фокусное расстояние: 24 мм (эквивалент)

2️⃣ Средний телеобъектив (70mm):

Сенсор: 1/1.3″ CMOS, 48 МП
Диафрагма: f/2.8
Фокусное расстояние: 70 мм (эквивалент)
Увеличение: 3x оптическое

3️⃣ Телеобъектив (168mm):

Сенсор: 1/1.5″ CMOS, 48 МП
Диафрагма: f/2.8
Фокусное расстояние: 168 мм (эквивалент)
Увеличение: 7x оптическое, до 112x гибридное

4️⃣ Тепловизор:

Разрешение: 640×512 @ 30 Гц
Ultra-High Resolution: до 1280×1024 (Super Resolution)
Фокусное расстояние: 53 мм (эквивалент)

5️⃣ Лазерный дальномер:

Дальность: до 1800 м
Точность: ±(0.2 + 0.0015 × D) м
Частота: 1 Гц

6️⃣ NIR подсветка:

Дальность: до 100 м
Угол: 6°

Система GNSS и RTK

Поддерживаемые спутниковые системы:

Констелляция	Частоты	Статус
GPS (США)	L1 C/A, L2, L5	✅ Всегда
Galileo (ЕС)	E1, E5a, E5b	✅ Всегда
BeiDou (Китай)	B1I, B2I, B3I, B2a, B2b, B1C	✅ Всегда
GLONASS (Россия)	F1, F2	⚠️ Только с RTK

Точность позиционирования:

Режим	Горизонталь	Вертикаль
Стандартный GNSS	±0.5 м	±0.5 м
RTK Fix	1 см + 1 ppm	1.5 см + 1 ppm
Визуальная система	±0.1 м	±0.1 м

Anti-Jamming защита:

✅ Многочастотный приём (L1/L2/L5)
✅ Адаптивная антенная система (8 антенн, 2T4R)
✅ GNSS+Vision Fusion
✅ Динамическое переключение констелляций

Бинокулярные камеры и 3D ИК-сенсор

Что такое бинокулярные камеры?

Бинокулярное зрение — это система из двух камер, работающих по принципу человеческих глаз для точного измерения расстояний.

Как это работает:

Две камеры расположены на расстоянии друг от друга
Каждая видит объект под своим углом
Система сравнивает изображения и вычисляет разницу
На основе разницы строится 3D-карта глубины

Диапазоны работы:

Датчик	Направление	Измерение	Обнаружение
Передние/задние	Горизонтально	0.4-22.5 м	до 200 м
Боковые	Горизонтально	0.5-32 м	до 200 м
Нижний 3D ИК	Вниз	0.3-18.8 м	—

3D инфракрасный сенсор (вниз):

Принцип работы (Time-of-Flight):

1. Сенсор испускает ИК-импульсы
2. Лучи отражаются от поверхности
3. Фотодиоды фиксируют возврат сигнала
4. Система измеряет время полёта
5. Строится карта глубины

Формула: Расстояние = (Скорость света × Время полёта) ÷ 2

Требования для работы:

✅ Богатая текстура поверхности
✅ Достаточное освещение (не темнее ночного города)
✅ Отражательная способность >20%

Где НЕ работает:

❌ Над водой (однородная поверхность)
❌ Над снегом (слишком яркая)
❌ В полной темноте без ИК-подсветки
❌ На высоте >18.8 м

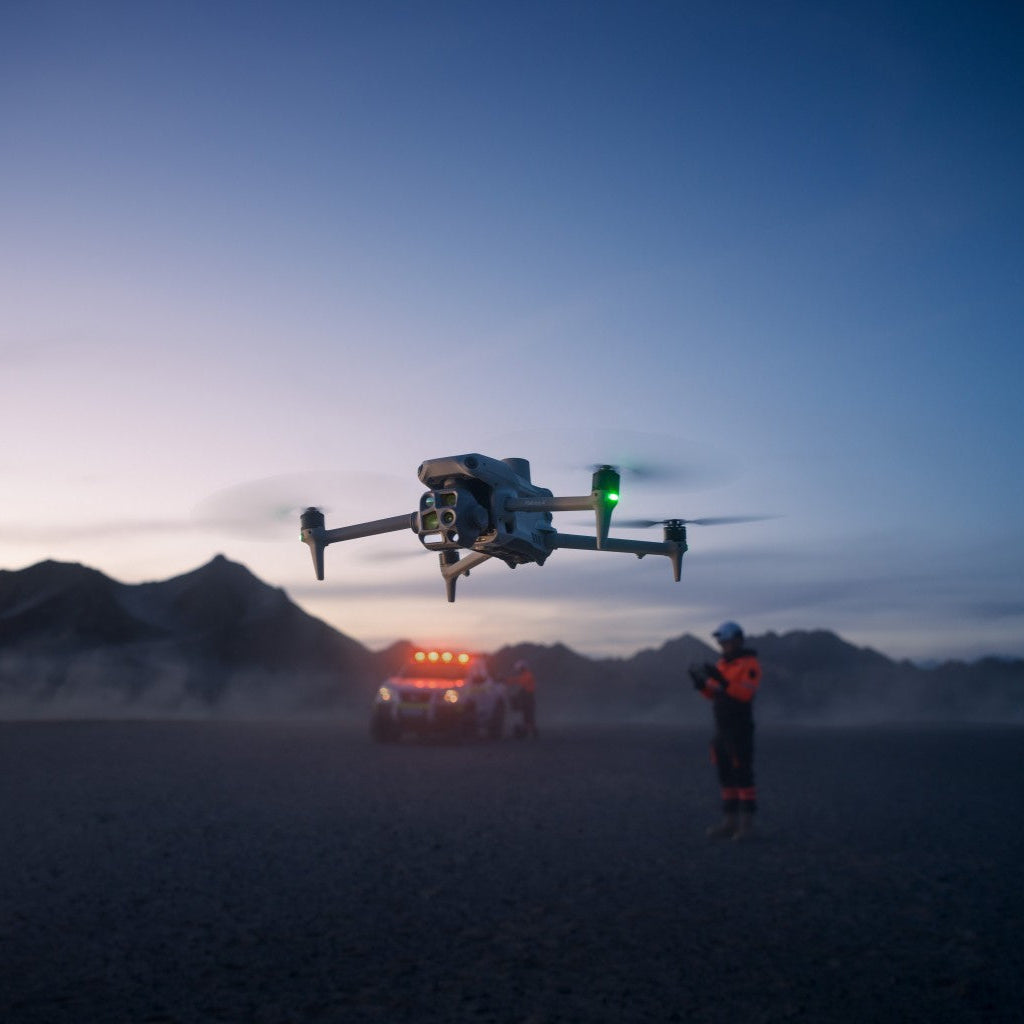

🌙 Работа ночью

Matrice 4T — мастер ночных операций благодаря комплексной системе:

Компоненты ночного видения:

1. NIR подсветка (до 100 м):

Невидимый инфракрасный прожектор
Не выдает положение дрона
Не мешает ночному зрению операторов

2. 6 fisheye камер с низкой освещенностью:

Улучшенная чувствительность
Работа в условиях городского освещения
Night Scene Mode

3. Тепловизор 640×512:

Работает в полной темноте
Не требует никакого света
Обнаружение тепловых сигнатур

Сценарии использования ночью:

Задача	Решение
Поисково-спасательные операции	Тепловизор + NIR подсветка
Скрытное наблюдение	NIR (невидима для глаза)
Ночные инспекции	Тепловизор + NIR + камеры
Посадка в темноте	NIR подсвечивает зону посадки

Работа в условиях помех

Поведение при потере GNSS:

🔴 Автоматический переход в режим ATTI:
   • Дрон НЕ удерживает позицию
   • Ветер вызывает дрейф
   • Требуется ручное управление
   • Немедленно посадите дрон!

Что помогает при помехах:

Система	Как работает
GNSS Anti-Jamming	Фильтрация ложных сигналов, адаптивные антенны
Vision Fusion	Слияние GNSS + визуальных данных
Многочастотный приём	L1/L2/L5 для устойчивости
4G резерв	Cellular Dongle 2 для связи

Алгоритм действий при помехах:

1️⃣ При первых признаках:
   → Отключить RTK (если подозрение на спуфинг)
   → Переключиться на 4G канал

2️⃣ Если GNSS потерян:
   → Убедиться в VLOS (визуальная видимость)
   → Подготовиться к ручному управлению (ATTI)
   → Снизиться до 15-20 м для визуального позиционирования

3️⃣ Аварийная посадка:
   → Выбрать безопасную зону
   → Использовать тепловизор (ночью)
   → Плавная посадка в ручном режиме

Использование как носитель ретранслятора

Технические возможности:

Грузоподъемность:

Максимальная полезная нагрузка: 200 г
Взлетный вес с нагрузкой: до 1420 г
Максимальная высота с нагрузкой: 4000 м

Интерфейсы подключения:

E-Port × 1: Поддержка PSDK устройств
E-Port Lite × 1: USB-подключение

Работа на высоте 150 метров:

Активные системы на 150 м:

Датчик	Статус	Примечание
GNSS/RTK	✅ Основной	Удержание позиции и высоты
Горизонтальные камеры	✅ Работают	Обнаружение препятствий (до 200 м)
Нижний 3D ИК	❌ НЕ работает	Только до 18.8 м
Визуальное позиционирование	❌ НЕ работает	Требует близости к земле

Практические рекомендации:

Подготовка к миссии:

✓ Настройка RTH:
  - Безопасная высота возврата (выше препятствий)
  - Динамическое обновление домашней точки

✓ Резервные каналы:
  - DJI Cellular Dongle 2 (4G Enhanced Transmission)
  - O4 Enterprise: до 25 км

✓ Проверка систем:
  - GNSS сигнал (>12 спутников)
  - RTK статус (Fix предпочтительно)
  - Заряд батарей

Установка ретранслятора:

Через E-Port: специализированные PSDK решения
Внешний монтаж: на корпус (учесть вес до 200 г)

Примеры совместимых ретрансляторов:

Tactech Mavic/Matrice Repeater
Drone Space Labs «Vidlunnia» (до 20 км)
Blue Bird Tech Air Repeaters (до 25 км)

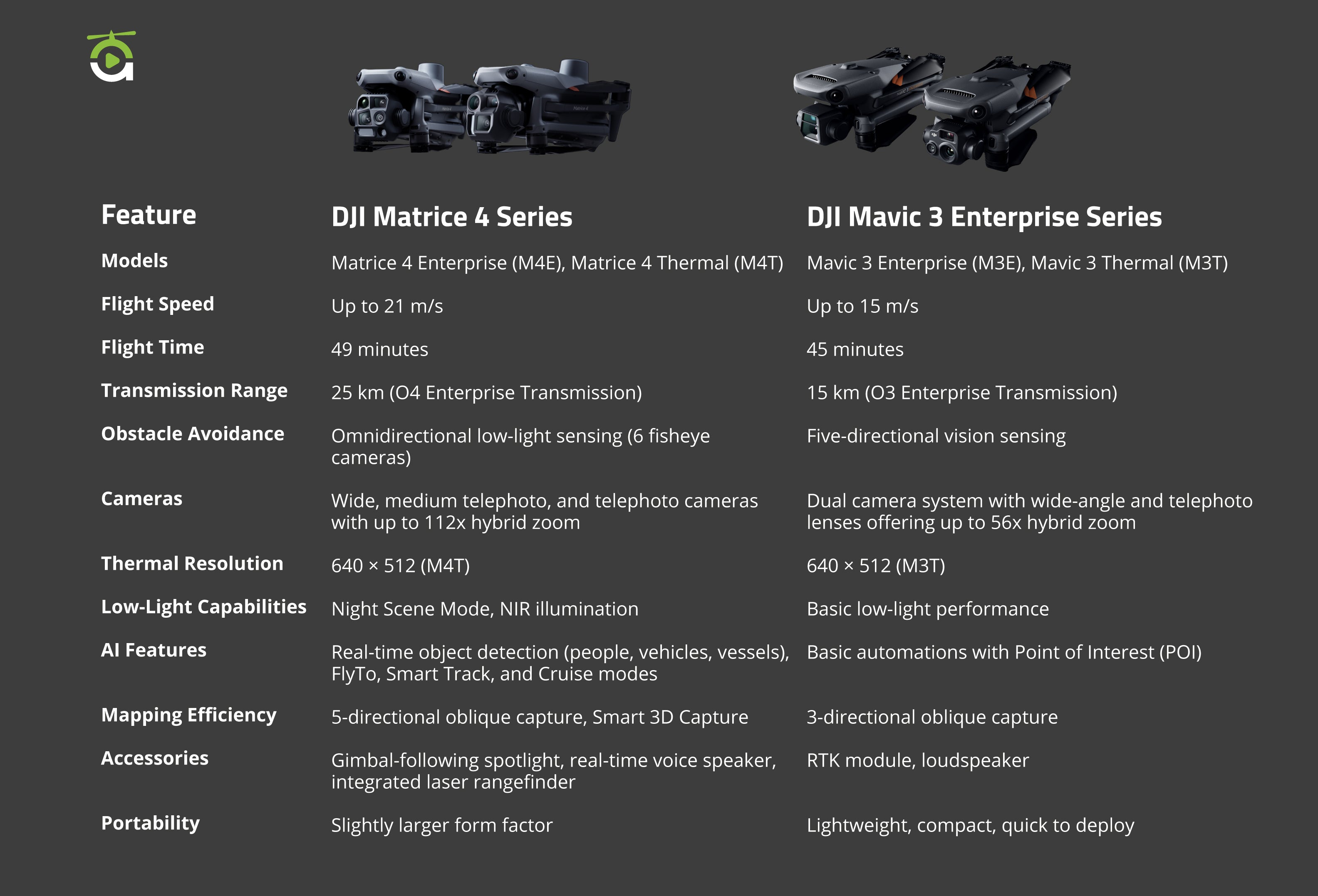

📊 Сравнение с Mavic 3T

Сводная таблица:

Характеристика	Matrice 4T	Mavic 3T	Преимущество
Цена	от $7,299	от $5,498	Mavic 3T дешевле
Вес	1219 г	920 г	Mavic 3T легче
Полезная нагрузка	200 г	Не указана	Matrice 4T
Время полета	49 мин	45 мин	Matrice 4T (+4 мин)
Макс. скорость	21 м/с	15 м/с	Matrice 4T (+40%)
Дальность связи	25 км (O4)	15 км (O3)	Matrice 4T (+10 км)
GNSS anti-jamming	✅ Встроен	❌ Нет	Критично!
RTK модуль	✅ Встроен	⚠️ Опционально	Matrice 4T
Средний телеобъектив	✅ 70mm	❌ Нет	Matrice 4T
Лазерный дальномер	✅ 1800 м	❌ Нет	Matrice 4T
NIR подсветка	✅ 100 м	❌ Нет	Matrice 4T
Omnidirectional sensing	✅ 6 камер	⚠️ 5 направлений	Matrice 4T

Камеры — детальное сравнение:

Параметр	Matrice 4T	Mavic 3T
Широкоугольная	1/1.3″, 48 МП, f/1.7	1/2″, 48 МП, f/2.8
Средний теле	✅ 1/1.3″, 48 МП, 70mm	❌ Нет
Телеобъектив	1/1.5″, 48 МП, 7x опт.	1/2″, 12 МП, 56x гибр.
Макс. зум	112x гибридный	56x гибридный
Тепловизор	640×512, Super Res	640×512
Лазерный дальномер	✅ 1800 м	❌ Нет

Практические рекомендации

Когда выбирать Matrice 4T:

✅ Работа в условиях помех GNSS (встроен anti-jamming)
✅ Установка дополнительного оборудования (200 г нагрузки, E-Port)
✅ Длительные миссии (49 мин против 45 мин)
✅ Дальняя связь (25 км против 15 км)
✅ Ночные операции (NIR подсветка + улучшенный тепловизор)
✅ Точные измерения (лазерный дальномер 1800 м)
✅ Инспекции инфраструктуры (средний телеобъектив 70mm)

Когда выбирать Mavic 3T:

✅ Ограниченный бюджет (дешевле на ~$1,800)
✅ Быстрое развертывание (легче, компактнее)
✅ Стандартные тепловые инспекции (базовый тепловизор одинаков)
✅ Транспортабельность (меньший вес и размер)
✅ Работа без активных помех

Настройка в DJI Pilot 2

Перед полетом:

1. Проверка GNSS:
   - Количество спутников: >12
   - Статус RTK: Fix (если используется)
   - Точность позиционирования: <1 м

2. Настройка камер:
   - Выбор режима съемки
   - Настройка экспозиции
   - Калибровка тепловизора

3. Безопасность:
   - RTH высота: выше препятствий
   - Максимальная высота: согласно законодательству
   - Геозоны: проверка ограничений

4. Связь:
   - Качество сигнала O4
   - 4G резерв (Cellular Dongle 2)
   - Проверка дальности

Управление ИК-подсветкой:

1. Откройте DJI Pilot 2
2. Camera Settings → NIR Illuminator
3. Выберите режим:
   • OFF — выключено
   • AUTO — автоматическая регулировка
   • MANUAL — ручная настройка (0-100%)
4. Рекомендуемая мощность:
   - 5-15 м: 20-40%
   - 30-50 м: 50-70%
   - 70-100 м: 80-100%

🎥 Применение Matrice 4T

Основные сценарии:

1. Поисково-спасательные операции:

Тепловизор для обнаружения людей
NIR подсветка для навигации
Лазерный дальномер для точных координат

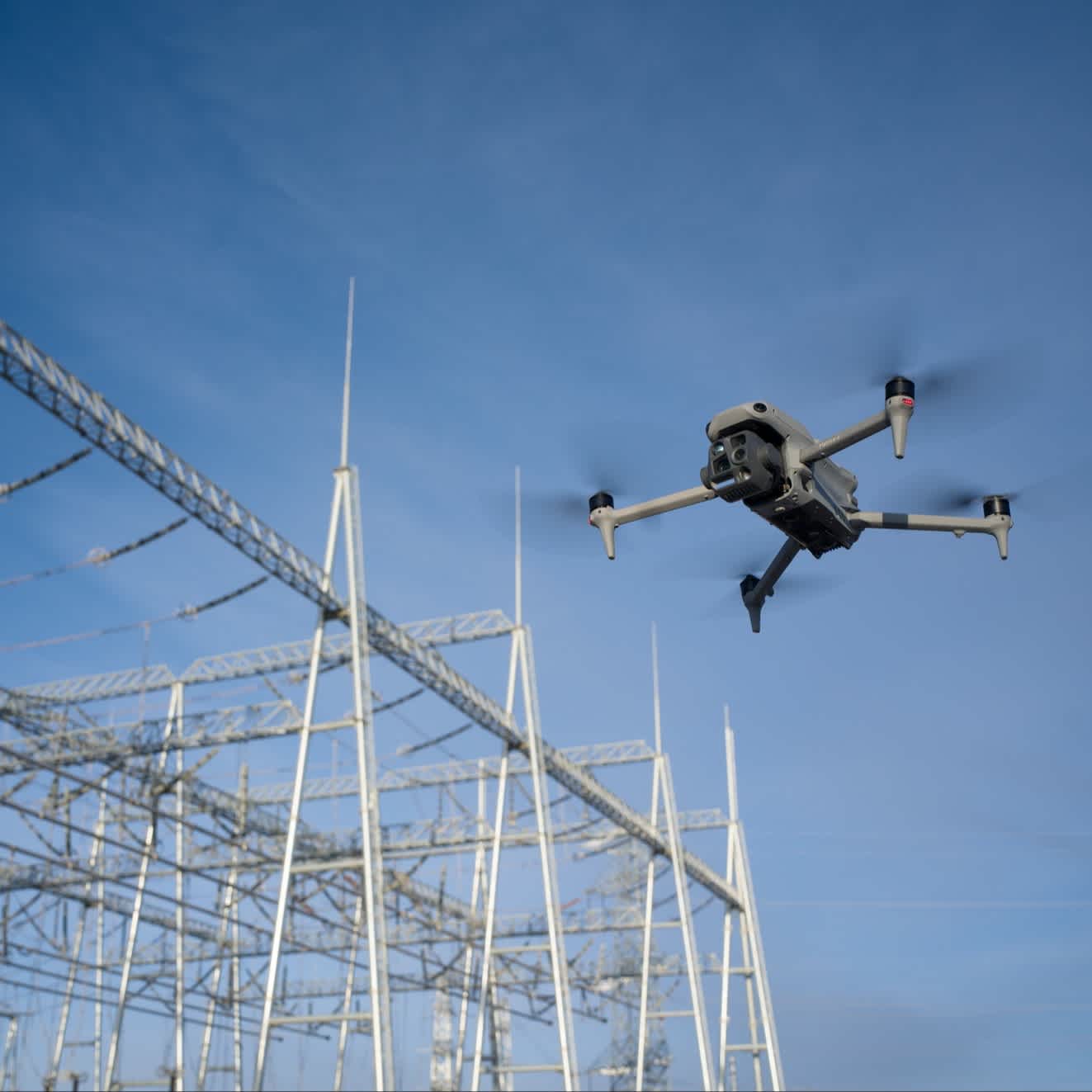

2. Инспекция инфраструктуры:

ЛЭП, мосты, трубопроводы
Средний телеобъектив (70mm) для общих планов
Телеобъектив (168mm) для деталей
Лазерный дальномер для измерений

3. Ночные операции:

Скрытное наблюдение (NIR невидима)
Тепловизор в полной темноте
6 fisheye камер для навигации

4. Ретрансляция сигнала:

Полезная нагрузка до 200 г
Длительный полет (49 мин)
Дальняя связь (25 км)
Устойчивость к помехам

Итоговые выводы

DJI Matrice 4T — это профессиональный инструмент для сложных задач:

Ключевые преимущества:

Встроенная защита от помех (GNSS anti-jamming + RTK)
Превосходные ночные возможности (NIR + тепловизор + 6 камер)
Расширенная камера (4 сенсора + лазерный дальномер)
Длительный полет (49 минут)
Дальняя связь (25 км O4 Enterprise)
Возможность установки оборудования (200 г полезной нагрузки)

⚠️ Ограничения:

❌ Нижний 3D ИК-сенсор работает только до 18.8 м
❌ На высоте 150+ м полагается только на GNSS
❌ Цена выше, чем у Mavic 3T
❌ Тяжелее и менее портативный

Идеально для:

✅ Работы в условиях GNSS помех
✅ Ночных операций и ПСО
✅ Инспекций инфраструктуры
✅ Использования как платформы для ретрансляторов
✅ Точных измерений на расстоянии

Полезные ссылки

🚁 Matrice 4T — это эпоха интеллектуальных промышленных дронов!
