Руководство по настройке MAVLink 2 на QGroundControl (QGC)

Все статьи

Содержание

1. Что такое MAVLink 2
2. Необходимое оборудование
3. Настройка полётного контроллера
4. Настройка QGroundControl
5. Подключение телеметрии
6. Проверка работы
7. Распространённые ошибки

---

Что такое MAVLink 2

MAVLink 2 — это современный протокол связи для БПЛА с улучшенной безопасностью и расширенными возможностями.

Характеристика	MAVLink 1	MAVLink 2
Накладные расходы	8 байт	14 байт
Подпись сообщений	Нет	Есть
Безопасность	Базовая	Расширенная
Совместимость	Ограниченная	Полная

Преимущества MAVLink 2:

• ✅ Шифрование телеметрии по умолчанию
• ✅ Поддержка подписи сообщений (signing)
• ✅ Лучшая защита от помех
• ✅ Совместимость с требованиями FAA Remote-ID

---

Необходимое оборудование

Минимальный набор:

   Дрон с полётным контроллером
   Телеметрический модуль
   Компьютер с QGroundControl
   USB-кабель для первоначальной настройки

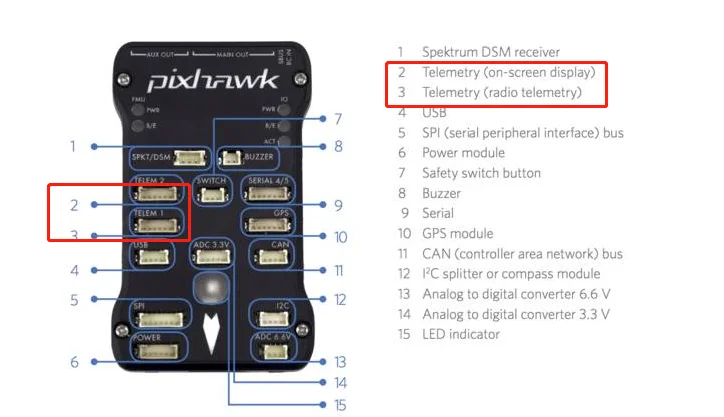

Подключение телеметрии к Pixhawk:

Порты на Pixhawk:

• TELEM 1 — основной порт телеметрии
• TELEM 2 — дополнительный порт (для резерва или Companion Computer)

---

Настройка полётного контроллера

Шаг 1: Подключение через USB

1. Подключите полётный контроллер к компьютеру через USB
2. Запустите QGroundControl
3. Дождитесь обнаружения устройства

Шаг 2: Настройка параметров MAVLink (PX4)

Необходимые параметры:

Параметр	Значение	Описание
MAV_1_CONFIG	TELEM 1	Порт для MAVLink 1
MAV_1_MODE	Normal	Режим работы
MAV_1_RATE	1200	Скорость передачи (байт/с)
MAV_1_FORWARD	Enabled	Пересылка сообщений
SERIAL2_PROTOCOL	2	MAVLink 2 для TELEM 2

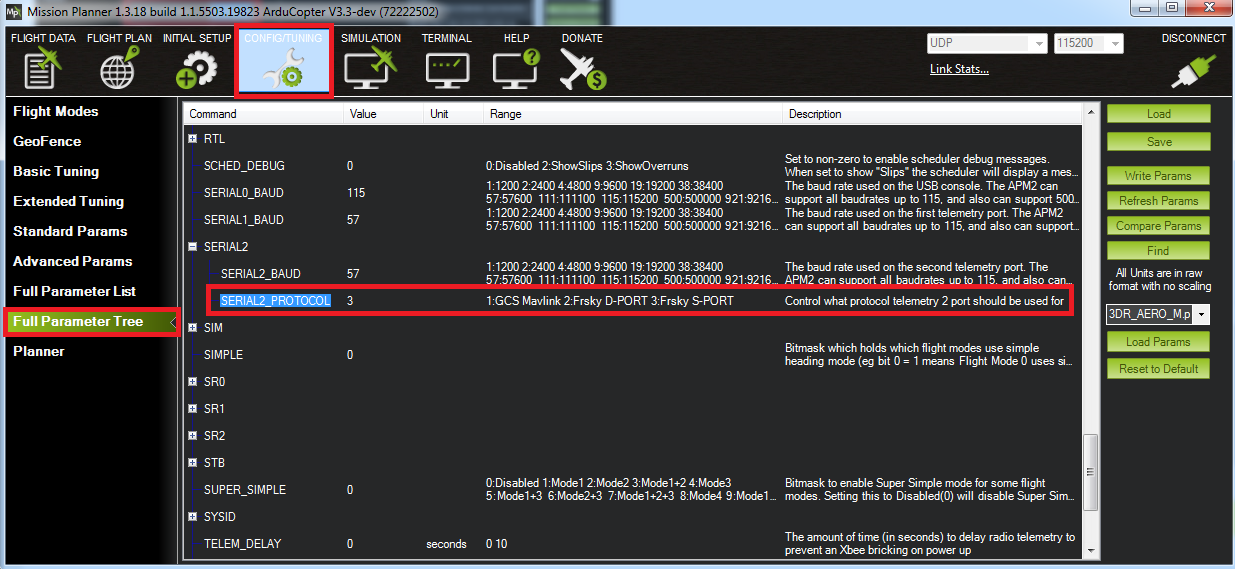

Шаг 3: Настройка для ArduPilot

SERIAL2_PROTOCOL = 2    # MAVLink 2
SERIAL2_BAUD = 57       # 57600 бод
MAVLINK_ALLOW_RADIO = 1 # Разрешить радио телеметрию

---

Настройка QGroundControl

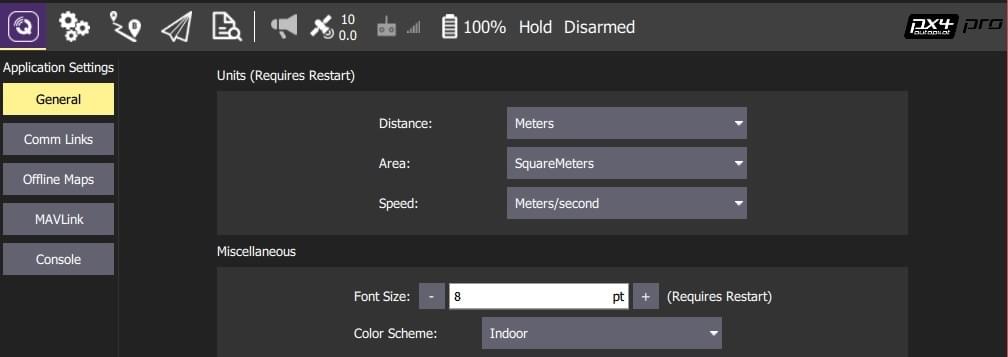

Шаг 1: Открытие настроек MAVLink

Путь: Настройки (⚙️) → MAVLink

Шаг 2: Конфигурация Ground Station

Параметр	Рекомендуемое значение
MAVLink System ID	255 (по умолчанию)
Emit heartbeat	✅ Включено
Only accept MAVs with same protocol version	✅ Включено
Enable MAVLink forwarding	❌ Выключено (если не нужно)

Шаг 3: Настройка логирования MAVLink 2 (PX4)

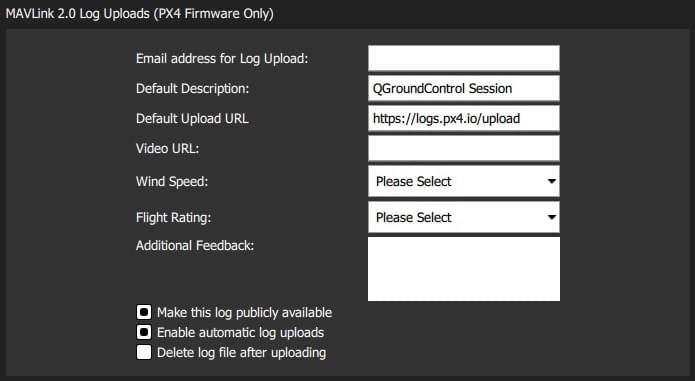

MAVLink 2.0 Log Uploads:

• Email address — для получения ссылки на логи
• Default Upload URL — https://logs.px4.io/upload
• Enable automatic log uploads — опционально
• Make this log publicly available — по желанию

⚠️ Важно: MAVLink 2 Logging требует стабильного высокоскоростного соединения (WiFi рекомендуется, радиоканал может не подойти) [[8]]

---

🔹 Подключение телеметрии

Вариант 1: USB-кабель (для настройки)

[Компьютер] ←USB→ [Полётный контроллер]

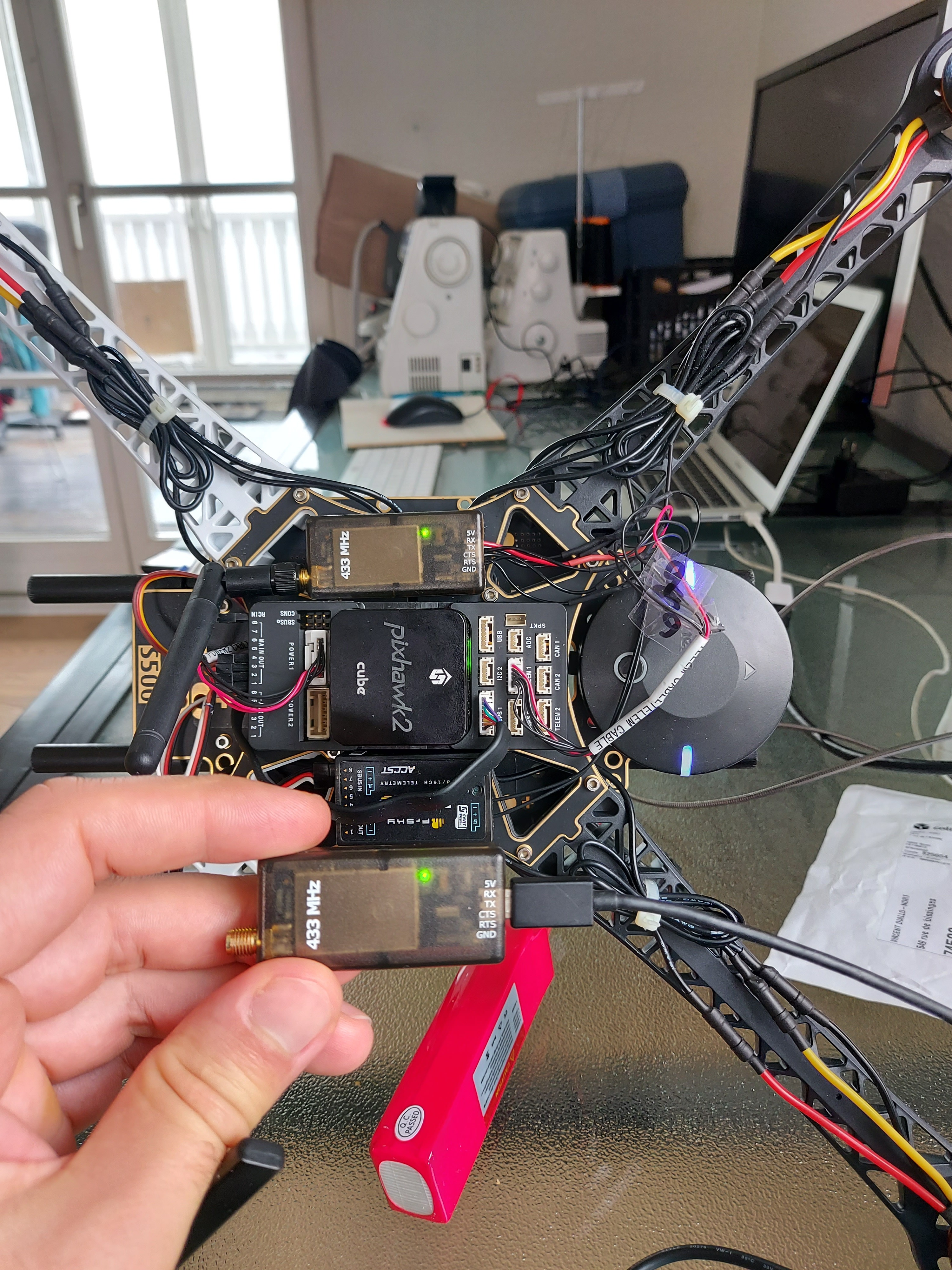

Вариант 2: Телеметрические радиомодули

Вариант 3: WiFi телеметрия

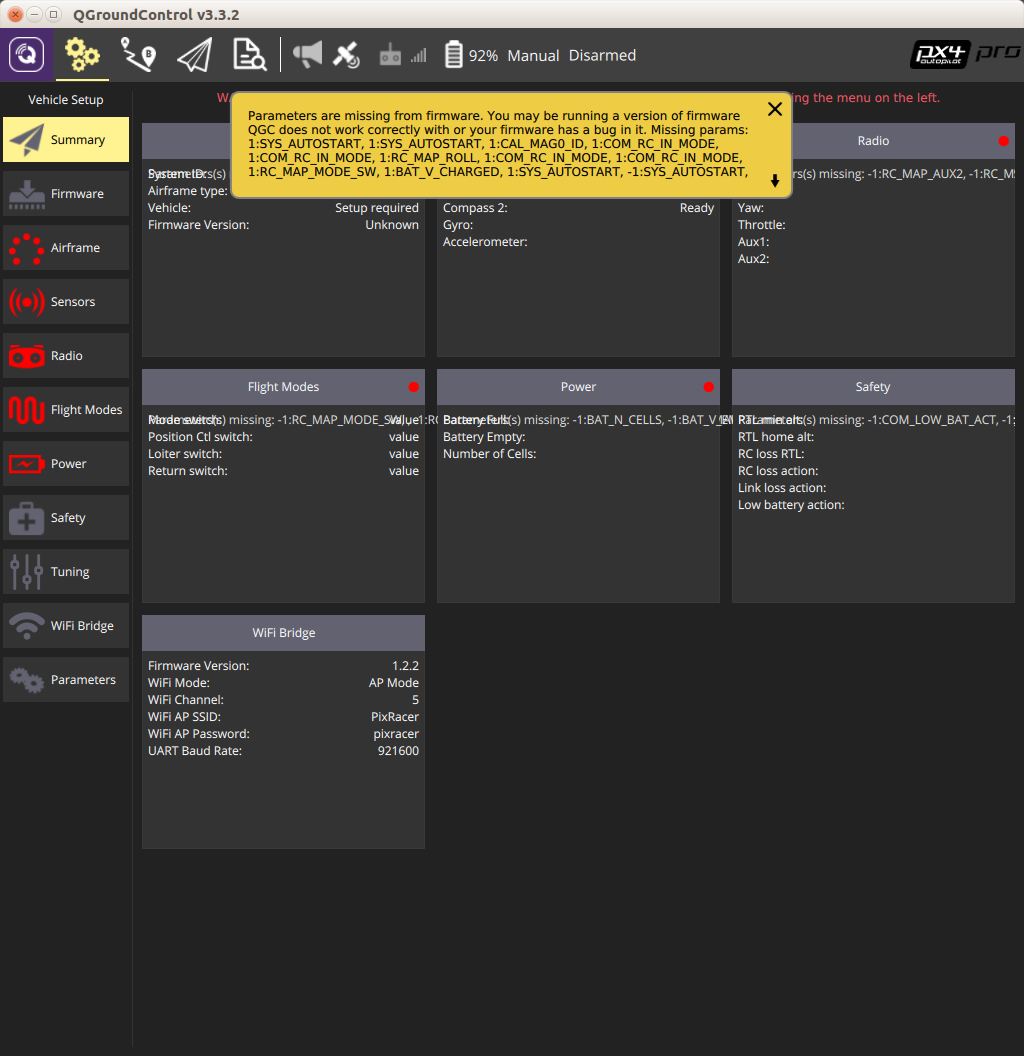

Параметры WiFi Bridge:

• WiFi Mode: AP Mode
• WiFi Channel: 5
• UART Baud Rate: 921600

---

Проверка работы

Шаг 1: Проверка соединения

После подключения вы должны увидеть:

• ✅ Статус подключения в верхней панели
• ✅ Показатели сигнала (RSSI)
• ✅ Телеметрические данные в реальном времени

Шаг 2: Мониторинг телеметрии

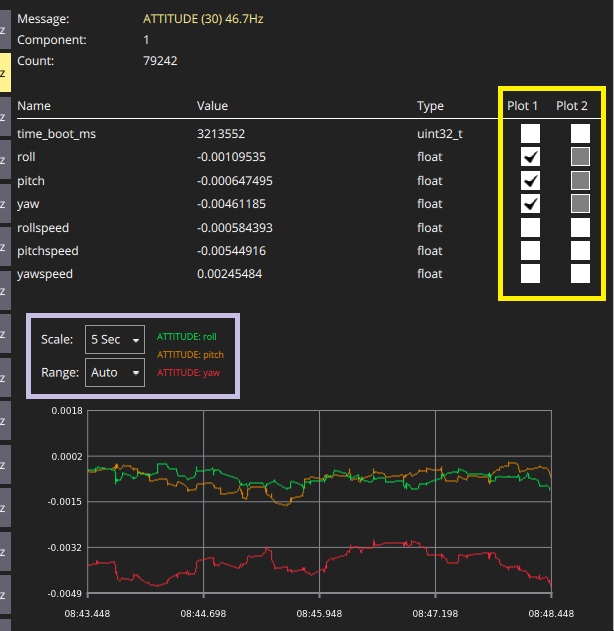

MAVLink Inspector показывает:

• Частоту сообщений (Hz)
• Счётчик пакетов
• Графики данных в реальном времени

Шаг 3: Проверка качества связи

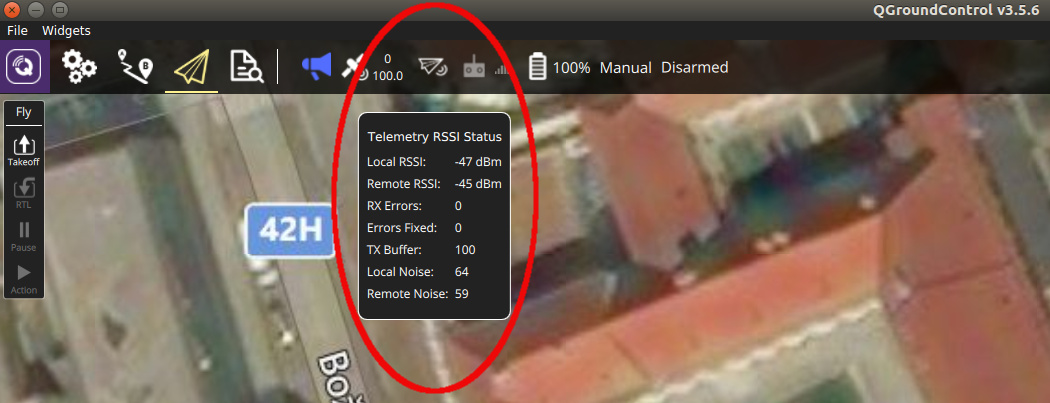

Telemetry RSSI Status:

Параметр	Хорошее значение
Local RSSI	> -60 dBm
Remote RSSI	> -60 dBm
RX Errors	0
TX Buffer	100%

---

🔹 Распространённые ошибки

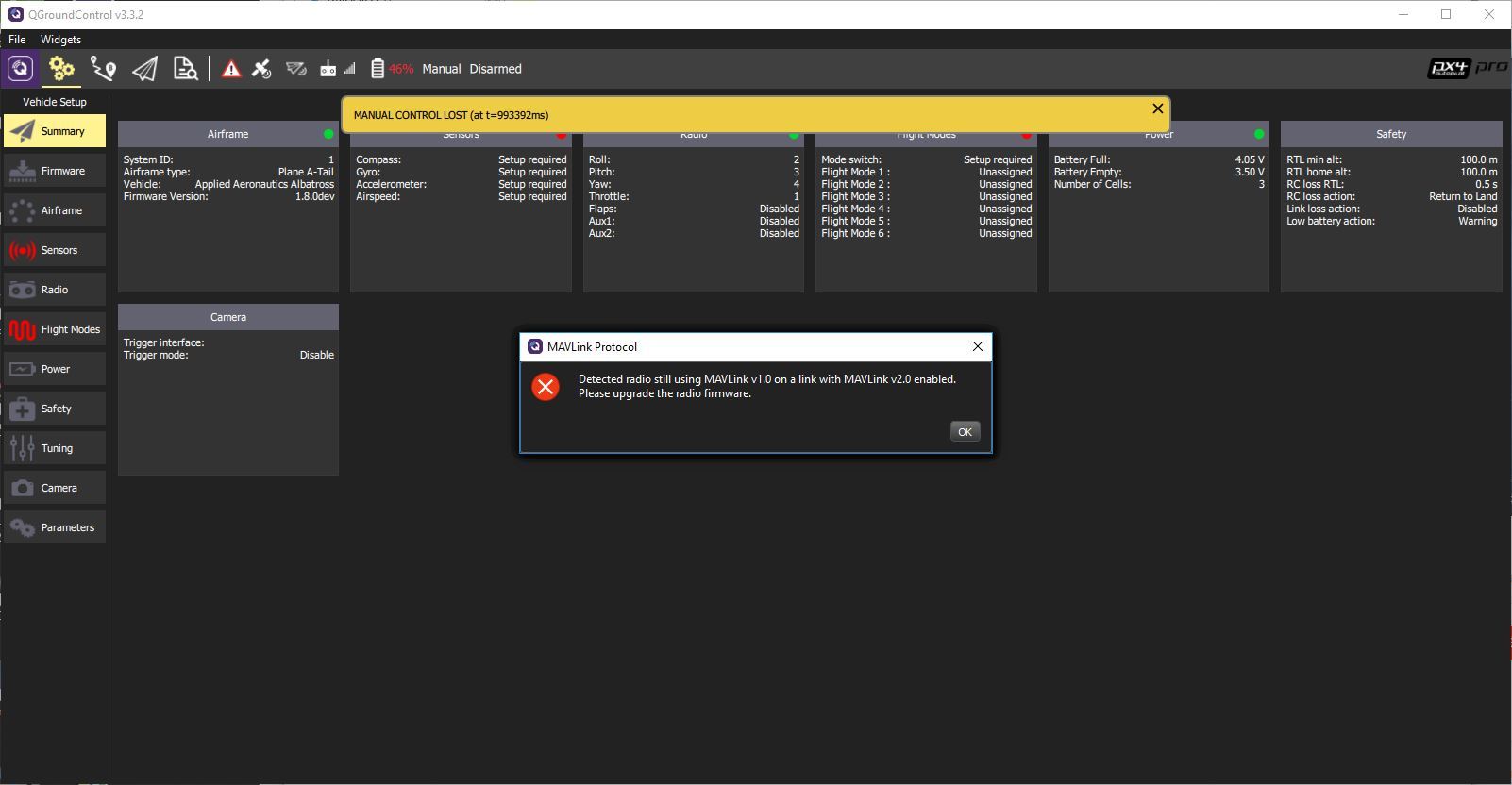

❌ Ошибка 1: Несовместимость версий MAVLink

Сообщение: «Detected radio still using MAVLink v1.0 on a link with MAVLink v2.0 enabled»

Решение:

1. Обновите прошивку телеметрических модулей
2. Или отключите требование одинаковой версии в настройках QGC

❌ Ошибка 2: Потеря параметров

Причины:

• Нестабильное соединение
• Низкая скорость передачи
• Помехи в радиоканале

Решение:

• Уменьшите MAV_1_RATE
• Проверьте антенны
• Используйте USB для первоначальной настройки

Ошибка 3: Блокировка портов (4G/5G модем)

При использовании сотовой связи порт может быть заблокирован провайдером.

Решение: Используйте статический IP или VPN

---

Быстрая проверка работоспособности

# 1. Проверка подключения
QGC → Подключено ✅

# 2. Проверка телеметрии
QGC → MAVLink Inspector → ATTITUDE сообщения идут ✅

# 3. Проверка качества связи
QGC → Индикатор связи → RSSI > -60 dBm ✅

# 4. Проверка параметров
QGC → Parameters → Загрузка успешна ✅

---

Полезные ссылки

Ресурс	Описание
QGC Documentation	Официальная документация QGC
MAVLink Guide	Спецификация протокола MAVLink
PX4 MAVLink	Настройка MAVLink для PX4
Flight Review	Анализ логов полётов

---

Итоговый чек-лист

• [ ] Полётный контроллер прошит последней версией
• [ ] Телеметрические модули обновлены до MAVLink 2
• [ ] Параметры MAV_* настроены правильно
• [ ] QGC версии 4.3+ установлен
• [ ] Настройки MAVLink в QGC проверены
• [ ] Соединение стабильное (RSSI > -60 dBm)
• [ ] Телеметрия отображается в реальном времени
• [ ] Логи записываются корректно

---

💡 Совет: Для максимальной надёжности используйте проводное подключение (USB) для первоначальной настройки, а радиоканал — только для полётов.
