Оборудование для квадрокоптера 5–10″

Интерактивный подбор стартовой конфигурации рамы, моторов, пропеллеров, количества лопастей, ESC, батареи и полётного контроллера для квадрокоптера 5–10″.

ИНТЕРАКТИВНЫЙ ПОДБОР

Оборудование для квадрокоптера 5–10″

Подберите базовую силовую установку и электронику по диаметру пропеллера, задаче, количеству лопастей, батарее и взлётной массе.

5″ / 7″ / 10″

Диаметр пропеллераРежим полётаСиловая установкаКоличество лопастей ?Взлётная масса, г ?Запас по тяге ?

Изменения применяются сразу после выбора; кнопку можно использовать для повторного пересчёта. Значения ниже — стартовая конфигурация, а не готовая спецификация конкретной сборки.

5″ · Дальность / экономичность · 6S

Ориентир для массы 840 г: общая максимальная тяга от 1848 г, или примерно 462 г на мотор.

СовместимостьБазовая конфигурация согласована

Рама5″, 210–225 мм, лёгкая X-геометрия

Моторы и KV^?2207/2306, 1600–1800 KV на 6S

Пропеллер^?5×3.5–4.0, 2 лопасти

ESC^?45–55 A, 4-в-1, с запасом

Батарея^?6S 1300–1800 мА·ч

Полётный контроллер^?F405/F7, минимум 4 UART; проверить 5V/9V/12V BEC и распиновку

Количество лопастей3 лопасти — больше сцепления и резче реакция; контролируйте ток

Оценочная цель по тяге^?1848 г всего / 462 г на мотор

Проверка подбора

Критичных конфликтов по введённым параметрам не обнаружено. Перед сборкой проверьте таблицу тяги и ток конкретных компонентов.

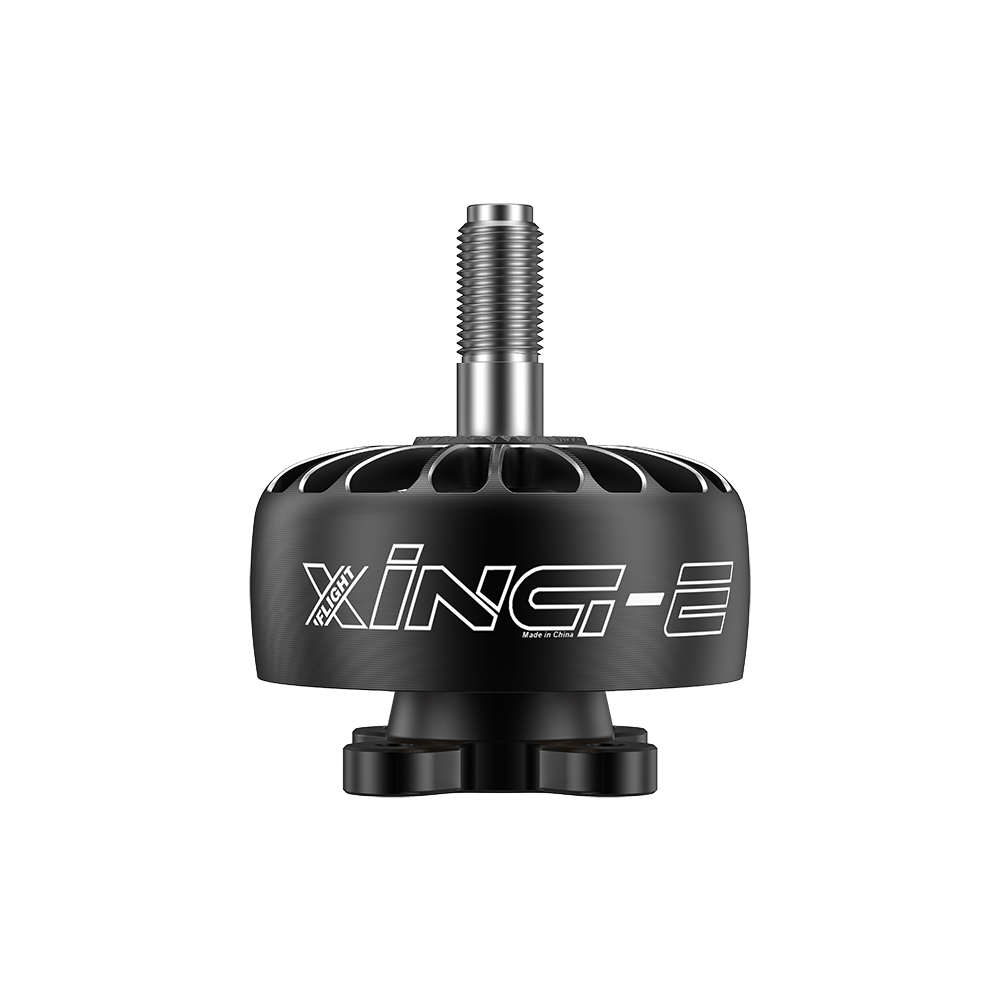

Официальное фото iFlight XING-E Pro 2207 — **iFlight XING-E Pro 2207**1800KV / 2450KV / 2750KV; 33,8 г; пиковый ток 35,2–50,0 АХарактеристики у производителя ↗

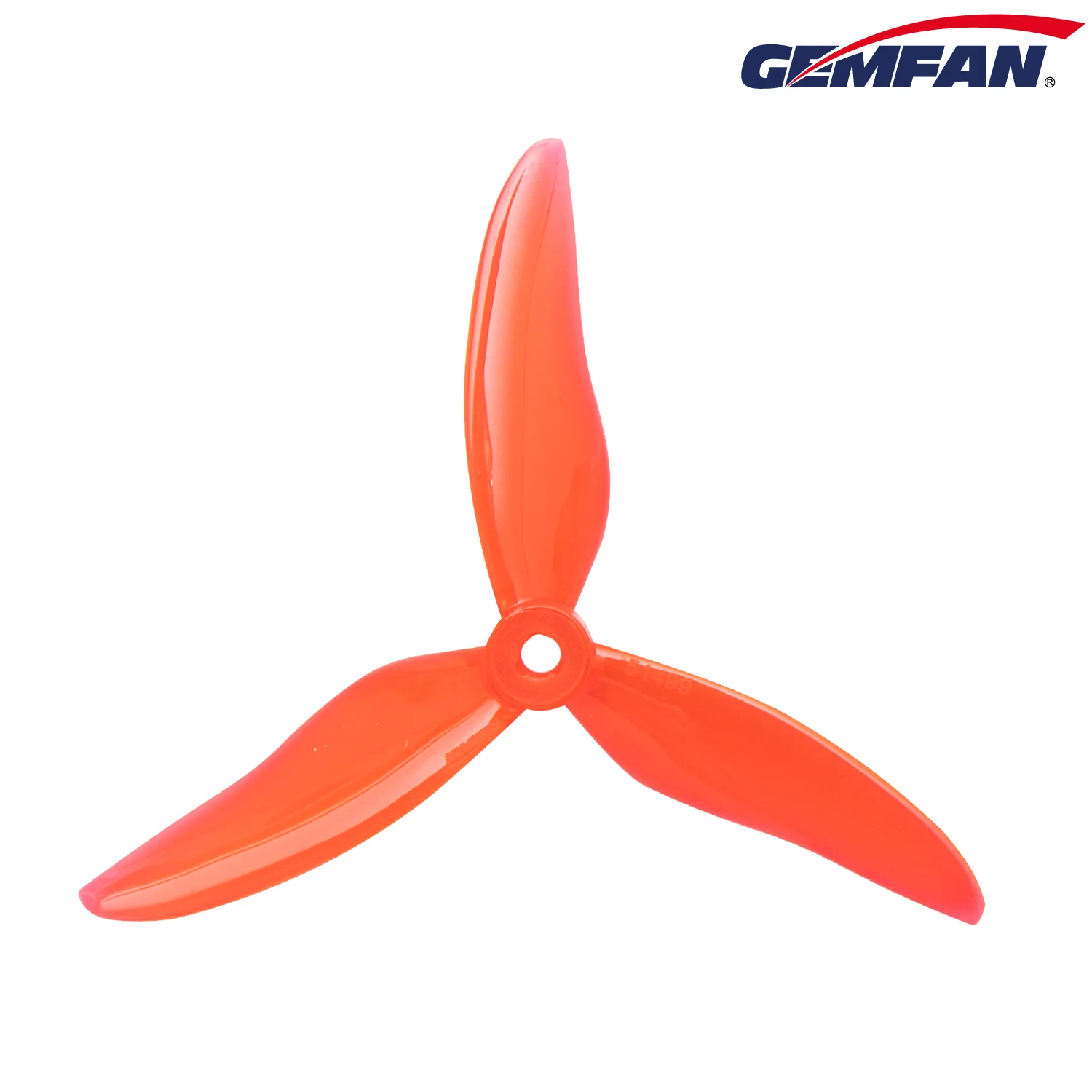

Официальное фото Gemfan 51499-3 — **Gemfan 51499-3**5,1″; шаг 5″; 3 лопасти; PC; 4,96 гХарактеристики у производителя ↗

Стек SpeedyBee F405 V4 BLS 55A — **Пример стека ESC + FC**SpeedyBee F405 V4 BLS 55A: пример 30×30 мм для силовой части.Источник фото и спецификация ↗

Контроллер Holybro Kakute F722 — **Пример полётного контроллера**Holybro Kakute F722: пример платы; сверяйте BEC, UART и распиновку.Источник фото и спецификация ↗

Почему именно такие примеры: iFlight и Gemfan показывают реальные размеры и паспортные варианты мотора/пропеллера. SpeedyBee и Holybro — визуальные примеры электроники; окончательную совместимость проверяйте по документации выбранной ревизии.
