СОДЕРЖАНИЕ
- Оптические датчики (Optical Flow)
- Лидары (LiDAR)
- Радары (mmWave)
- Бинокулярные камеры (Stereo Vision)
- Инфракрасные датчики (Thermal/IR)
- VIO (Visual-Inertial Odometry)
- Магнитометры (Компасы)
- Барометры
- Датчики воздушной скорости (Airspeed)
- Ультразвуковые датчики (Sonar)
- Event Cameras (Нейроморфные)
- Terrain Following
- Сводная таблица всех сенсоров
- Рекомендации для европейской части РФ
1. ОПТИЧЕСКИЕ ДАТЧИКИ (OPTICAL FLOW)
Назначение
Стабилизация зависания без GPS, работа в помещении, точное позиционирование на малых высотах.
Принцип работы
Сенсор сравнивает последовательные кадры поверхности и вычисляет смещение дрона по X/Y осям.
Популярные модели для ArduPilot

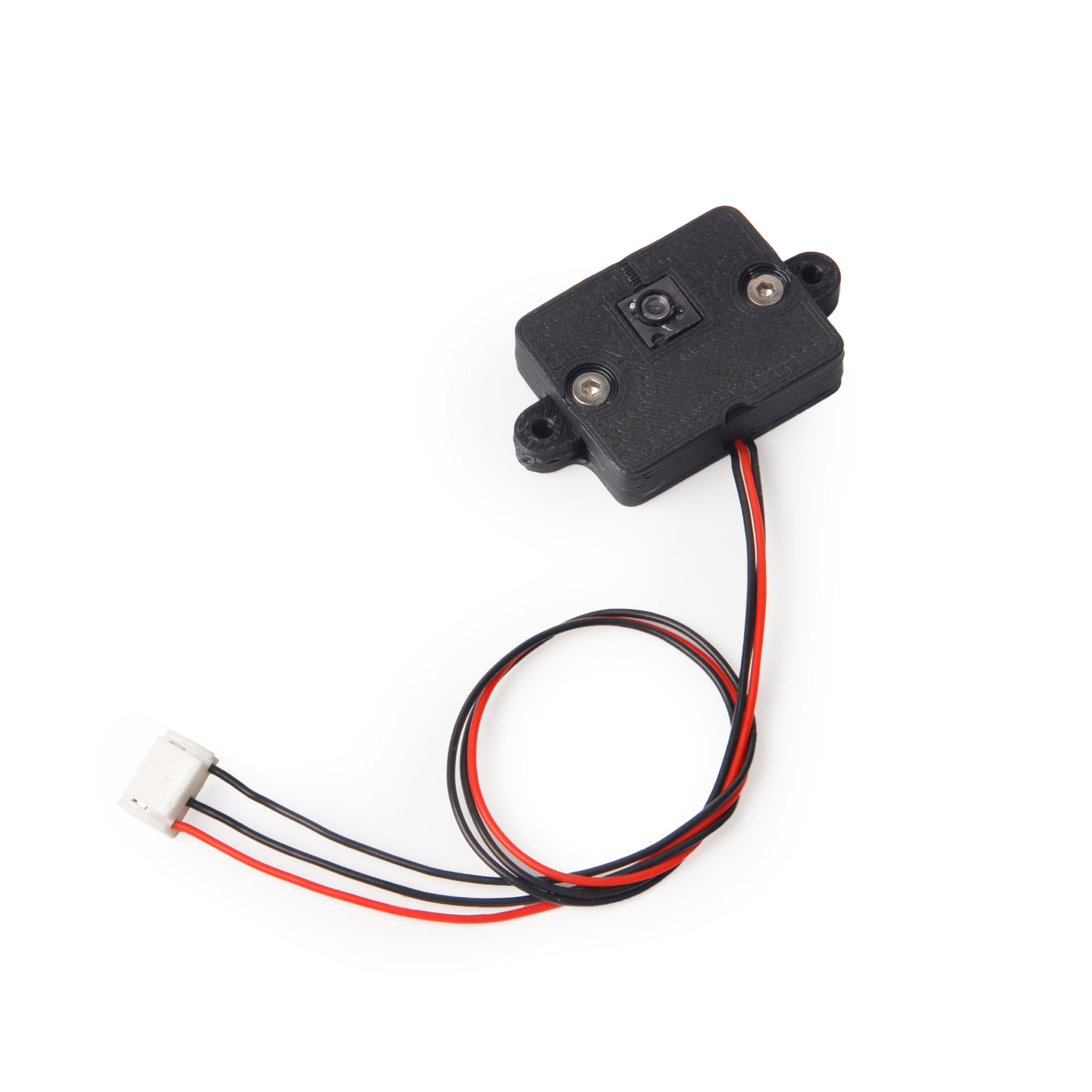

PMW3901 (бюджетный выбор):

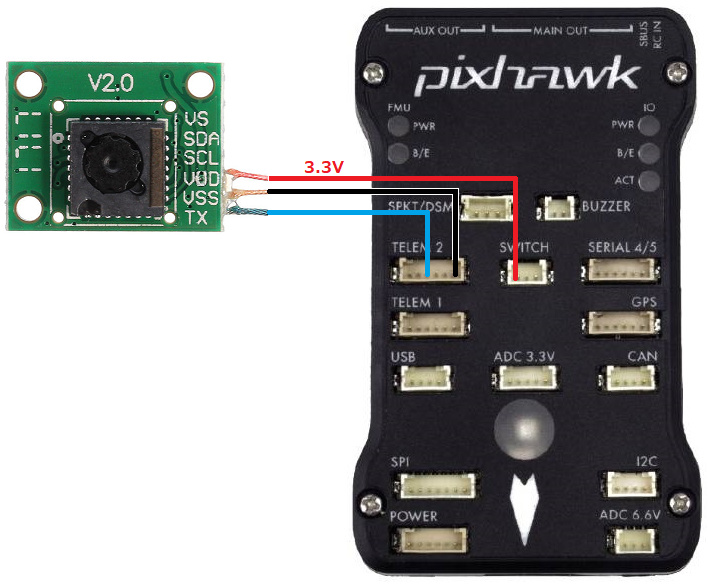

Схема подключения к Pixhawk:

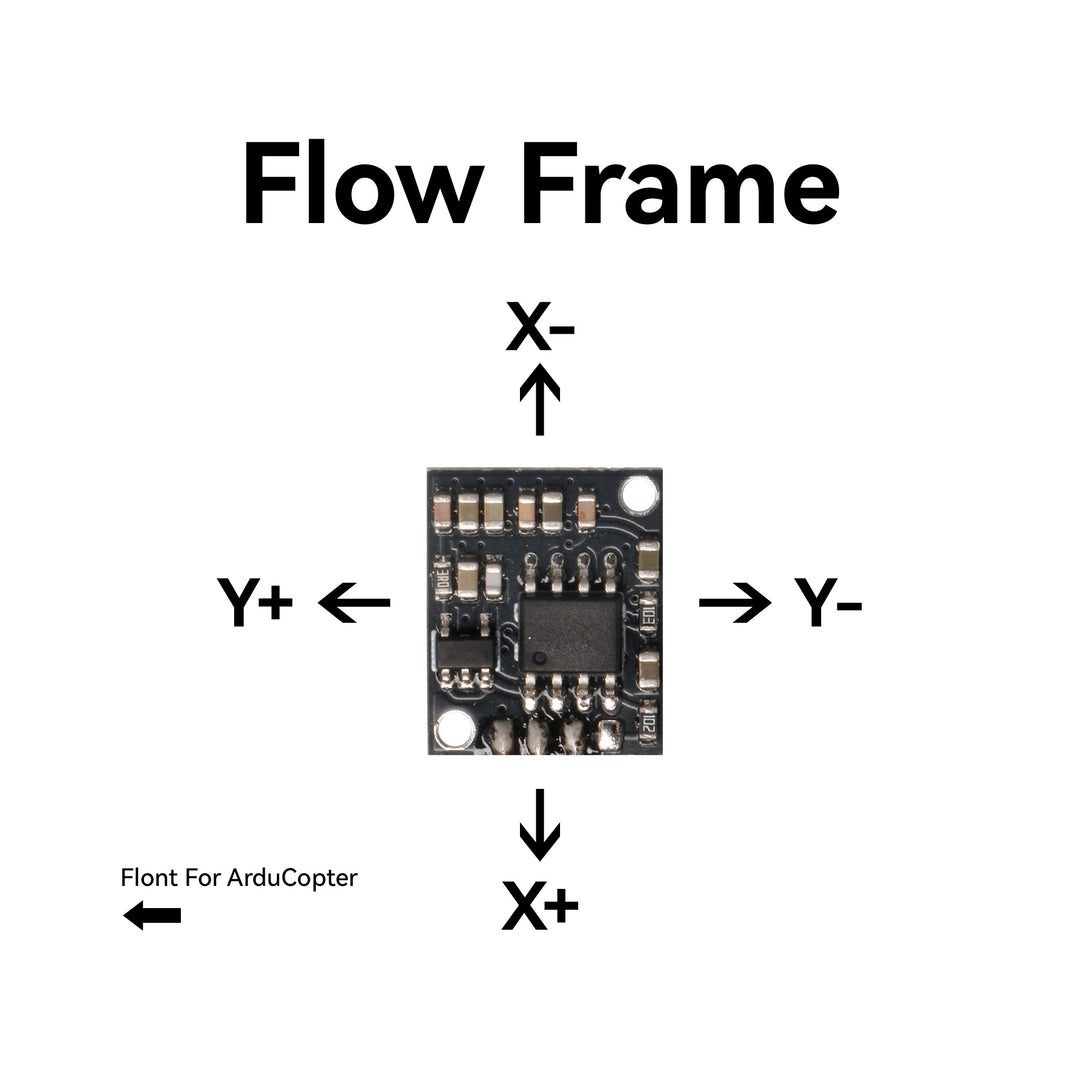

Ориентация Flow Frame для ArduCopter:
Таблица характеристик
| Модель | Дальность | Протокол | Цена | Особенности |
|---|---|---|---|---|
| PMW3901 | до 4м | UART/SPI | $21-25 | С BEC, компактный |
| PX4FLOW | до 8м | I2C | ~$90 | Камера 5MP |
| MTF-01 | до 8м | CAN | ~$50 | Optical + LiDAR |
| ARK Flow | до 10м | CAN | ~$150 | Open-source |
| HereFlow | до 10м | CAN | ~$120 | Лёгкий, с лидаром |
⚠️ Важно: Оптические сенсоры требуют текстурированной поверхности и хорошего освещения. На снегу (типично для европейской части РФ зимой) работают плохо.
Источники:
2. ЛИДАРЫ (LiDAR)
Назначение
Точное картографирование, облёт препятствий, посадка, terrain following.
Принцип работы
Лазерный луч измеряет время возврата отражённого сигнала для вычисления расстояния.
Популярные модели

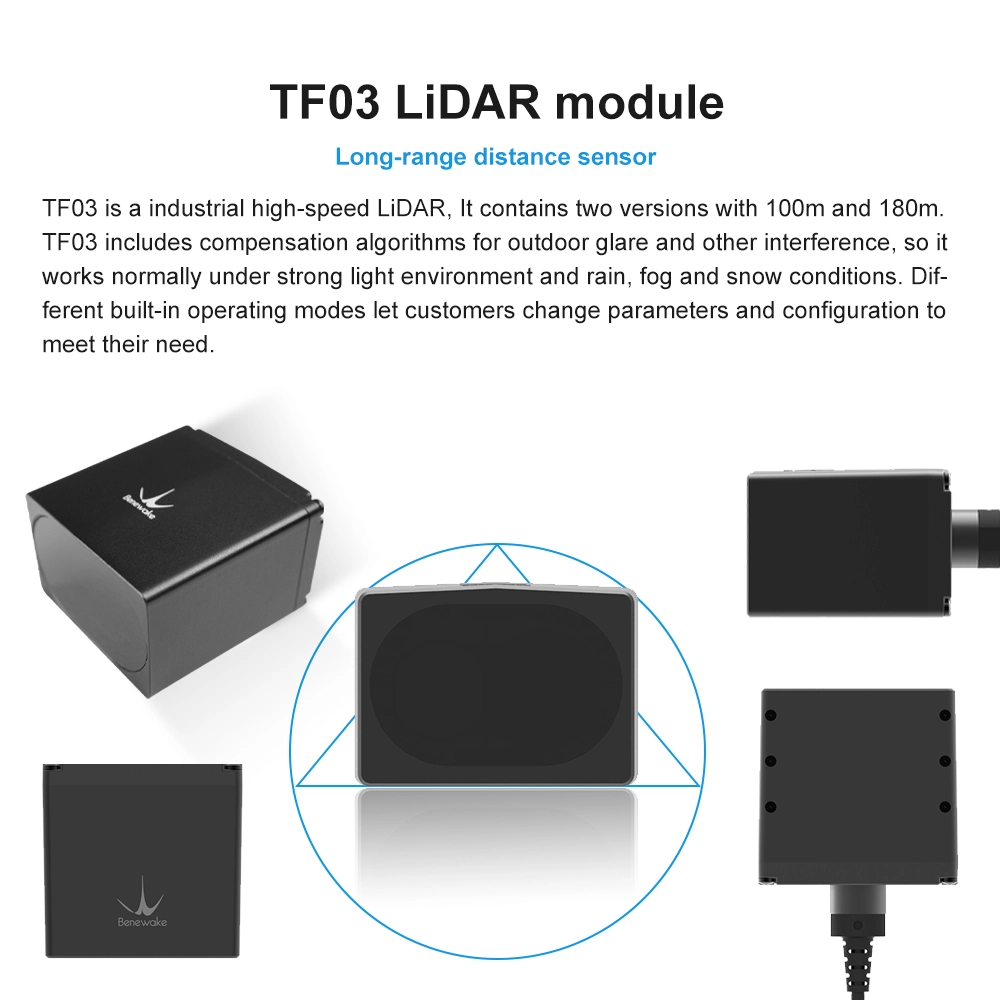

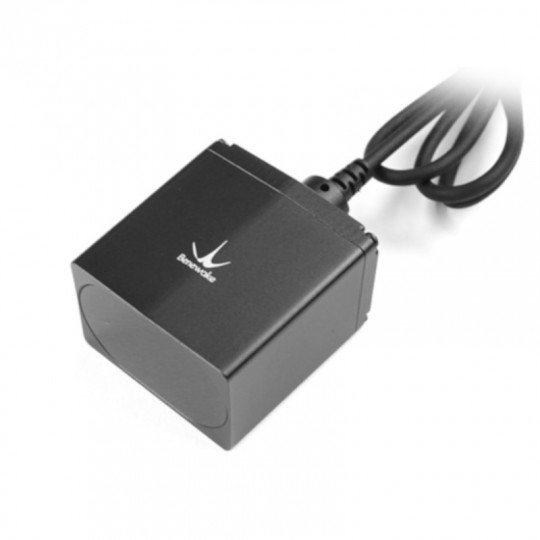

Benewake TF03 (до 180м):
TF03 с CAN интерфейсом:

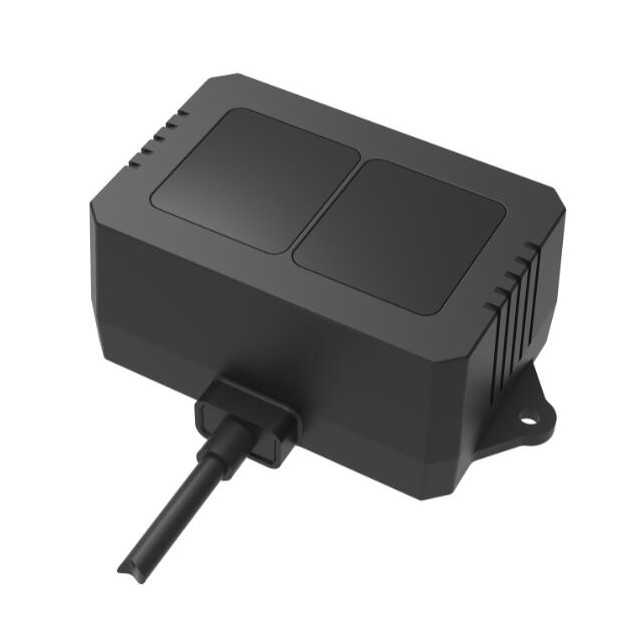

Компактная версия:
Рыночные данные 2026
Рынок LiDAR для дронов вырастет с $114 млн (2026) до $185 млн (2034) с CAGR 8.7%. Точность картографирования улучшилась на 35% к 2026 году.
Таблица сравнения
| Параметр | Самолёт (3000 ft) | UAV LiDAR (130 ft) |
|---|---|---|
| Плотность точек (растительность) | 4 pts/m² | 400 pts/m² |
| Плотность точек (открытая местность) | 10 pts/m² | 700 pts/m² |
| Точность | ±10-20 см | ±2-5 см |
| Модель | Дальность | Протокол | IP-защита | Цена |
|---|---|---|---|---|
| TF03-100 | 100м | UART/CAN | IP67 | ~$150 |
| TF03-180 | 180м | UART/CAN | IP67 | ~$200 |
| LightWare LW20 | 200м | Serial | IP67 | ~$300 |
| Benewake CF | 40м | UART | IP65 | ~$80 |
⚠️ Важно: LiDAR чувствителен к атмосферным осадкам (дождь, снег). TF03 имеет компенсацию для работы в дождь/туман/снег, но эффективность снижается.
Источники:
3. РАДАРЫ (mmWave)
Назначение
Всепогодная навигация, измерение высоты, обнаружение препятствий.
Принцип работы
Миллиметровые волны (24GHz/77GHz) отражаются от объектов, измеряется время возврата и доплеровский сдвиг.
Популярные модели

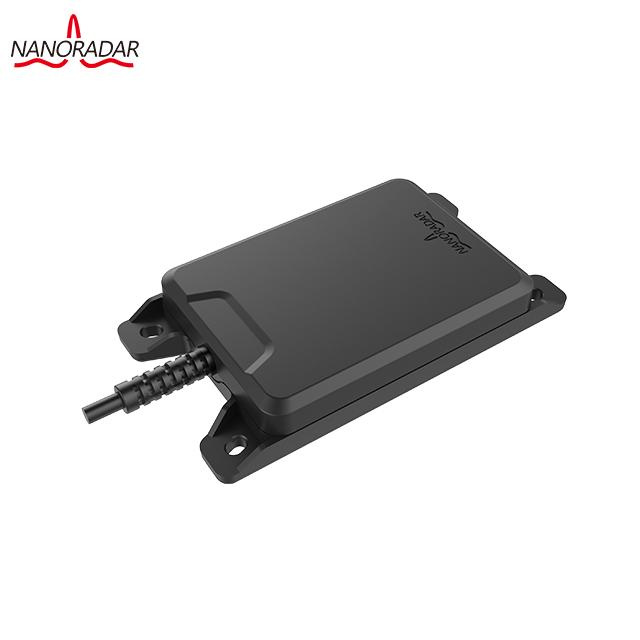

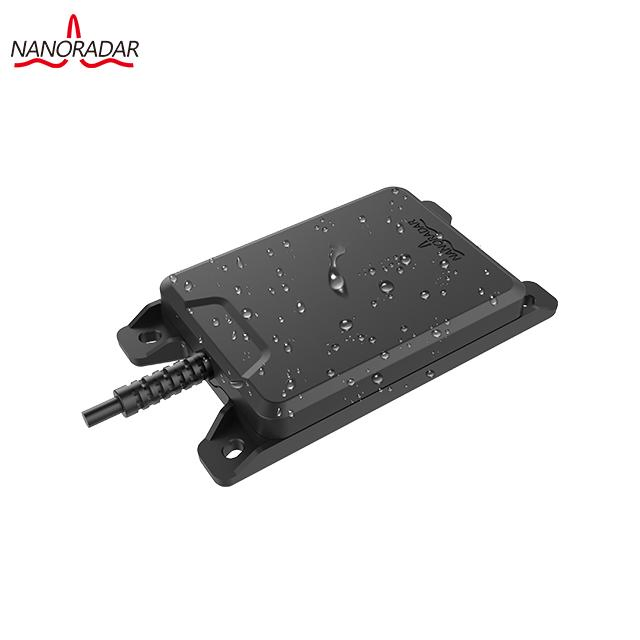

Nanoradar 24GHz:

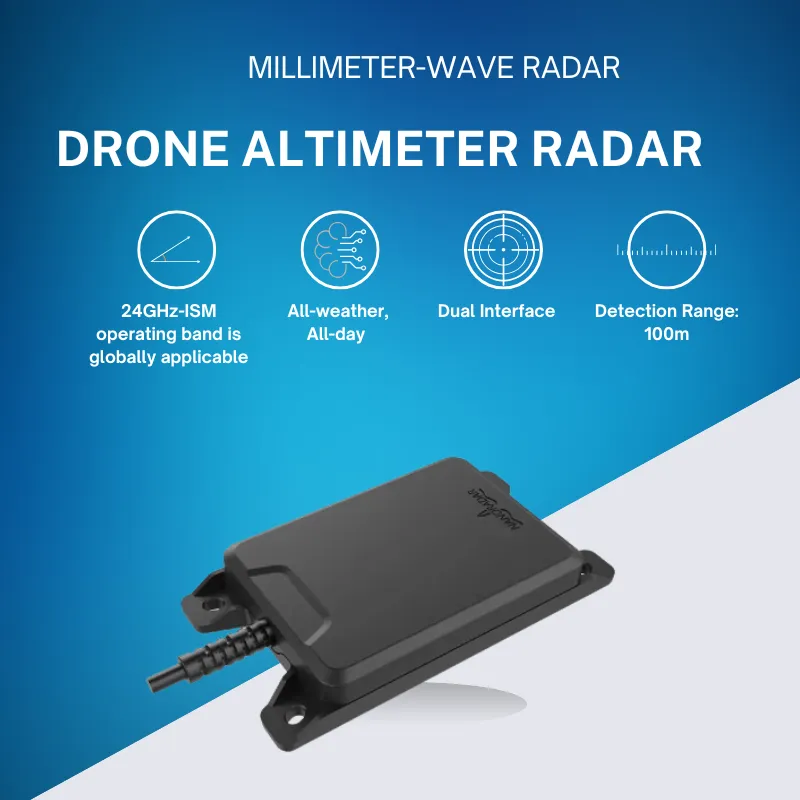

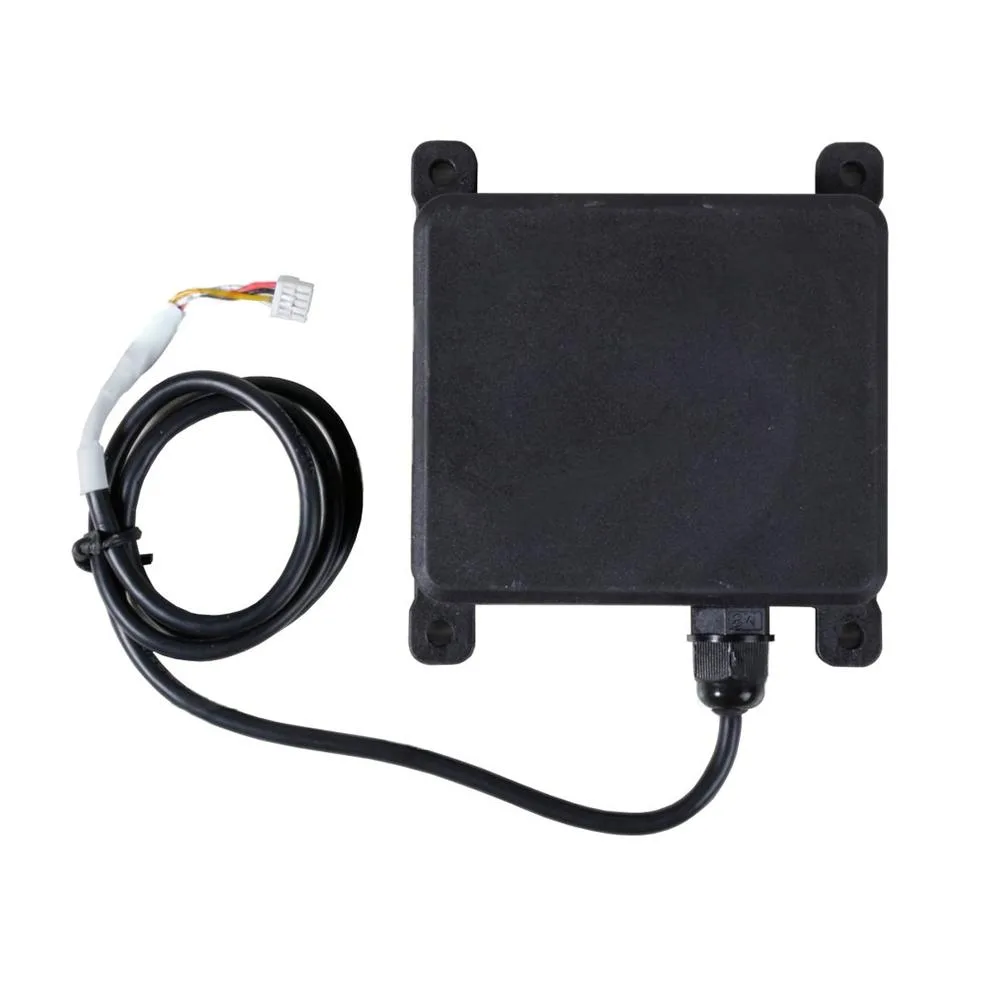

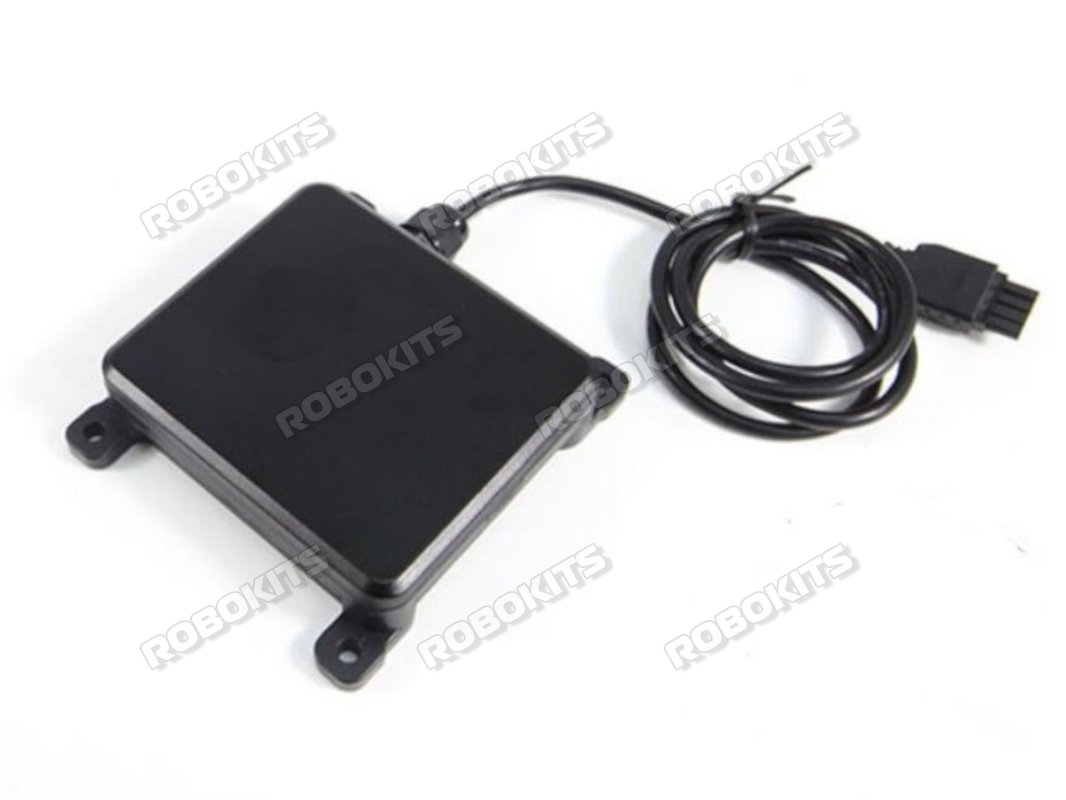

Drone Altimeter Radar (100м):

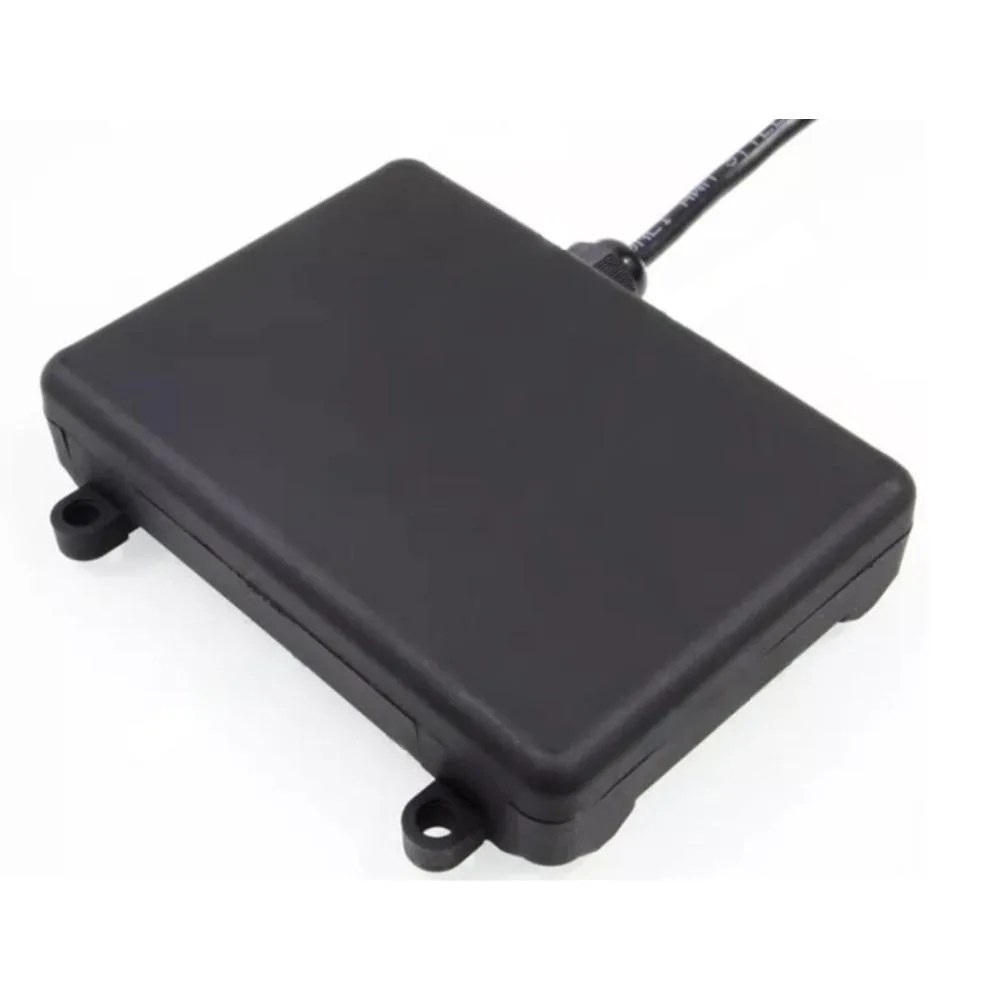

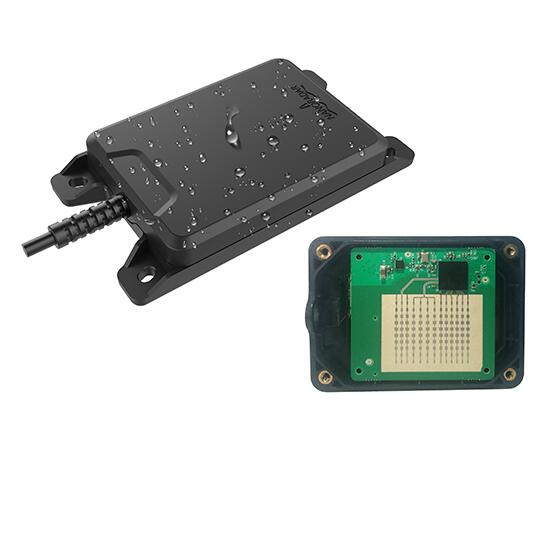

Всепогодное исполнение:
Внутренняя плата:

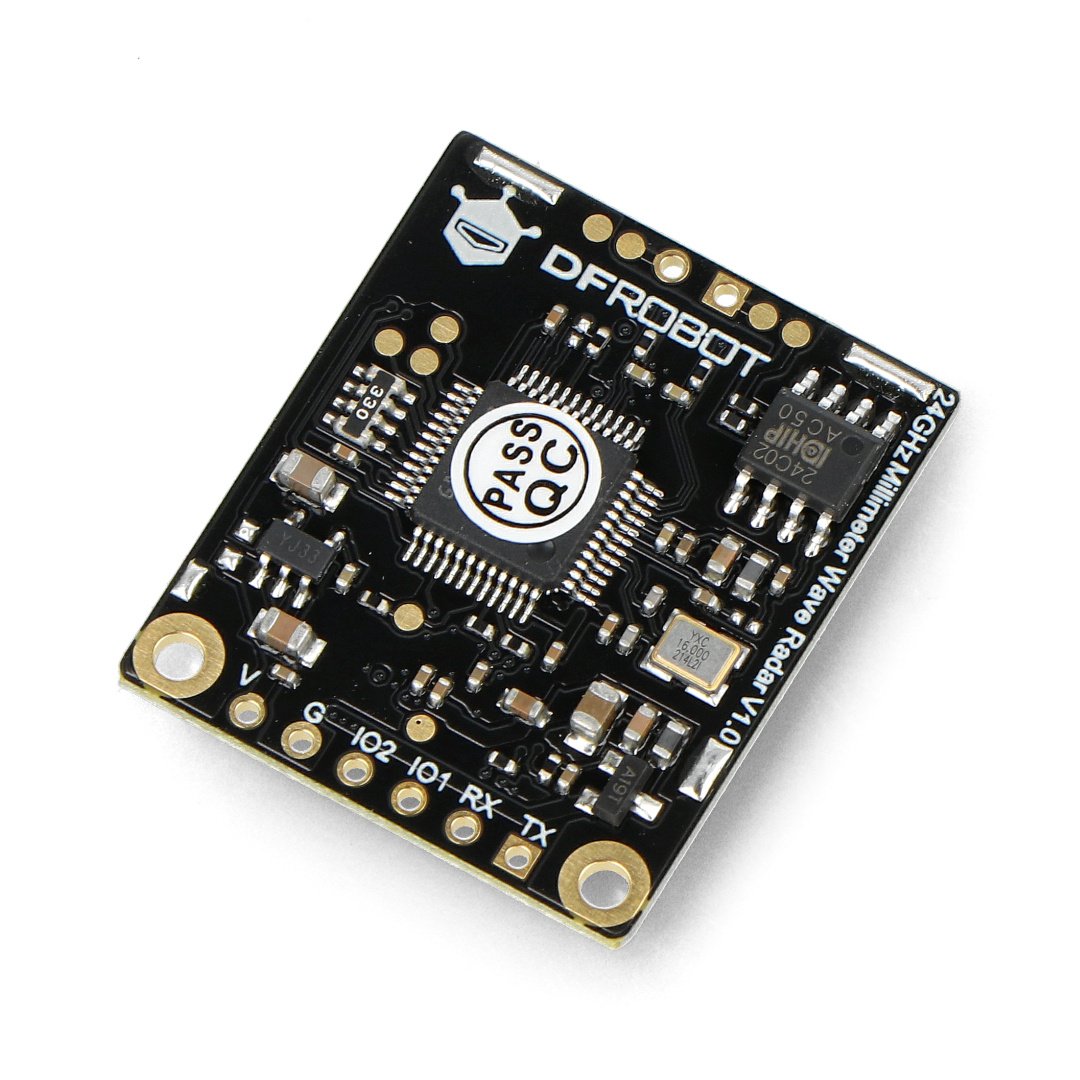

DFRobot 24GHz модуль:
Ключевые преимущества
- Всепогодность — работает в дождь, снег, туман, дым
- Дальность — до 100м для альтиметров
- Частоты — 24GHz (ISM диапазон, глобально доступен) и 77GHz
Таблица характеристик радаров
| Частота | Дальность | Применение | Погодные условия | Цена |
|---|---|---|---|---|
| 24GHz | до 100м | Альтиметр, obstacle avoidance | Всепогодный | $100-200 |
| 77GHz | до 200м | Высокоточная навигация | Всепогодный | $300-500 |
| FMCW | до 50м | Terrain following | Всепогодный | $150-300 |
⚠️ Важно: Радар — единственный не-кооперативный сенсор, работающий в любых условиях, в отличие от камер и LiDAR.
Источники:
4. БИНОКУЛЯРНЫЕ КАМЕРЫ (STEREO VISION)
Назначение
3D картографирование, облёт препятствий, относительное позиционирование.
Принцип работы
Триангуляция между двумя камерами для получения 3D данных о глубине сцены.
Примеры реализации
Дрон со стереокамерой:

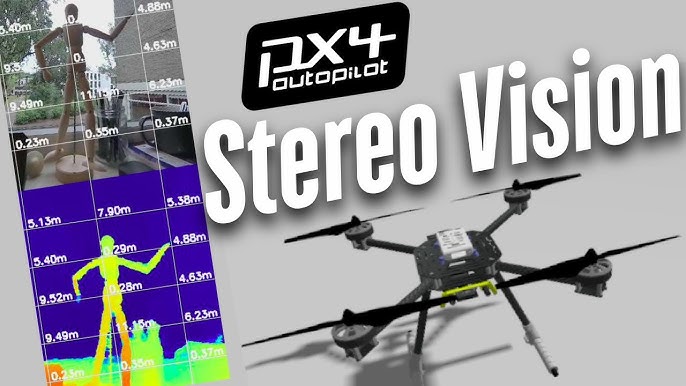

PX4 Stereo Vision система:

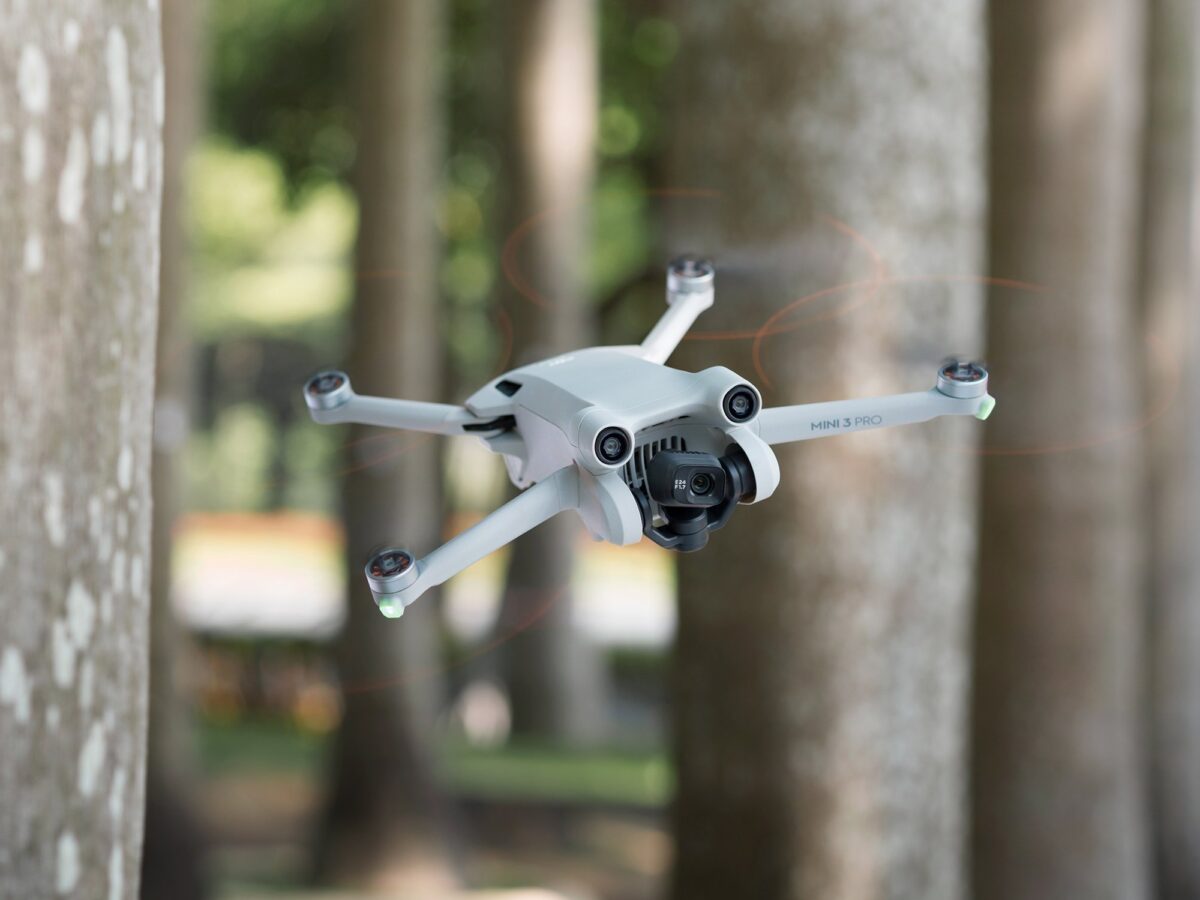

DJI Mini 3 Pro с obstacle avoidance:

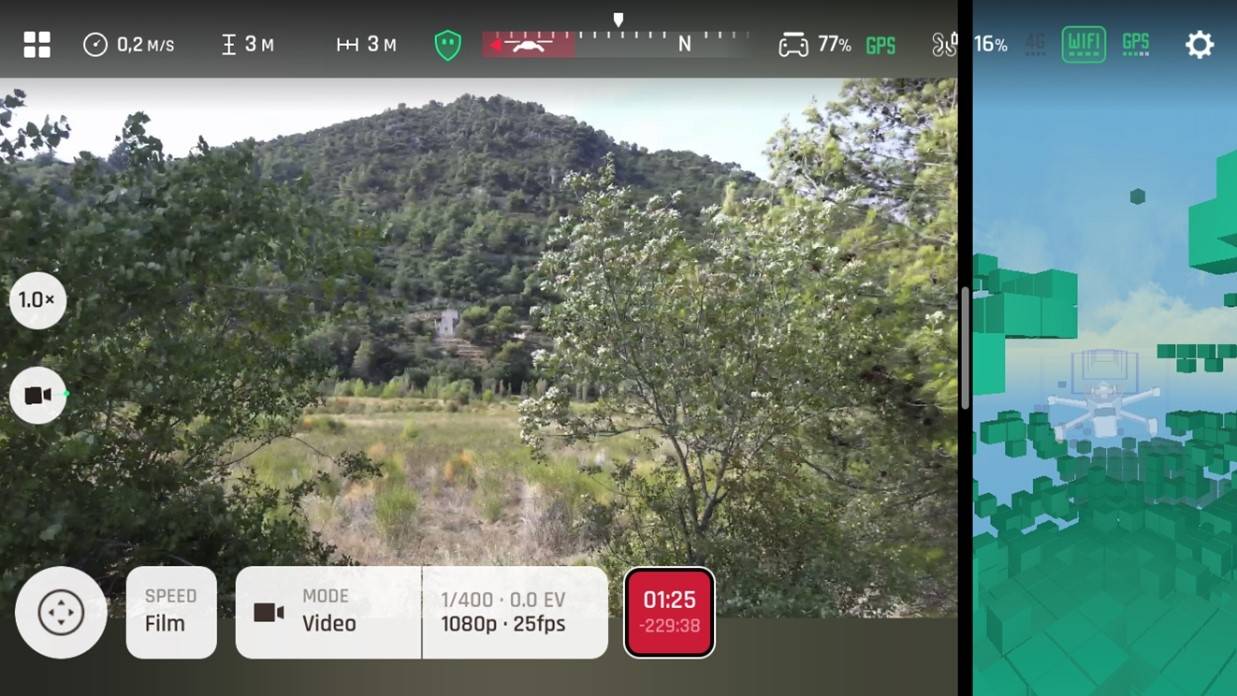

Визуализация obstacle avoidance (Parrot ANAFI Ai):

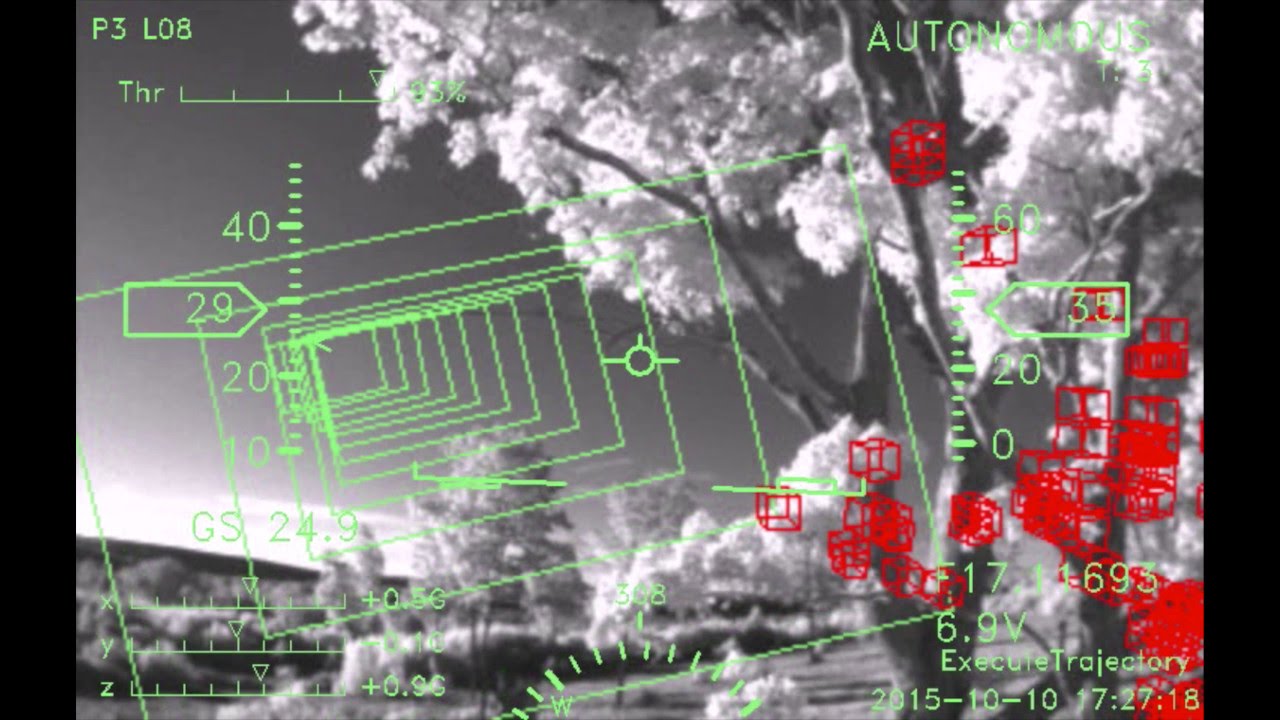

3D карта препятствий в реальном времени:
Таблица преимуществ
| Параметр | Монокулярная | Бинокулярная |
|---|---|---|
| Глубина | Нет (только оценка) | Есть (точная) |
| Вычисления | Низкие | Средние/Высокие |
| Точность 3D | Низкая | Высокая |
| Работа в темноте | ❌ | ❌ |
⚠️ Важно: Стереосистемы требуют хорошей освещённости и текстурированных поверхностей. В условиях низкой освещённости (зима в европейской части РФ) эффективность снижается.
Источники:
5. ИНФРАКРАСНЫЕ ДАТЧИКИ (THERMAL/IR)
Назначение
Ночное видение, поиск и спасение, мониторинг, инспекция.
Принцип работы
Детектирование теплового излучения объектов в длинноволновом ИК-диапазоне (LWIR 8-14 мкм).
Популярные системы

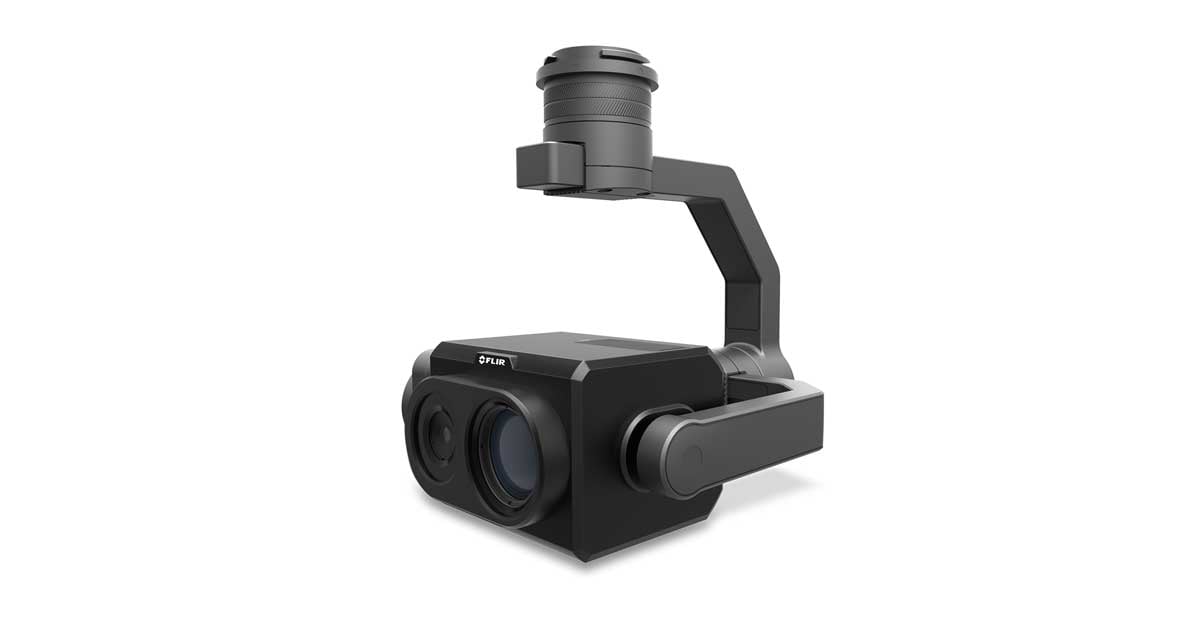

FLIR Vue TZ20 (dual sensor):

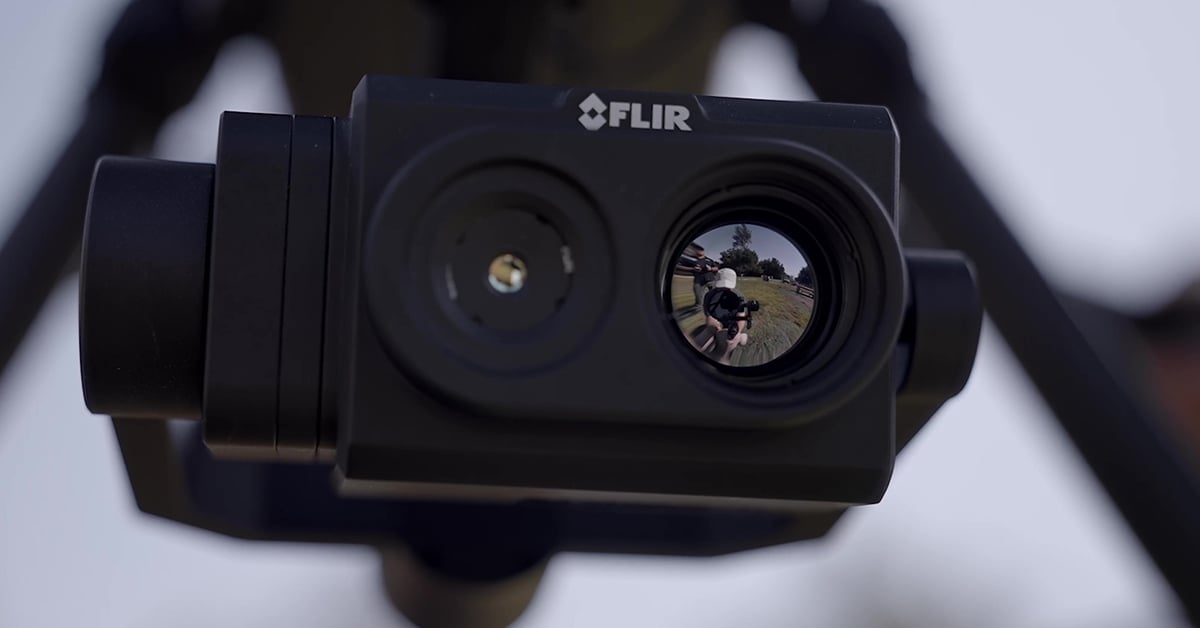

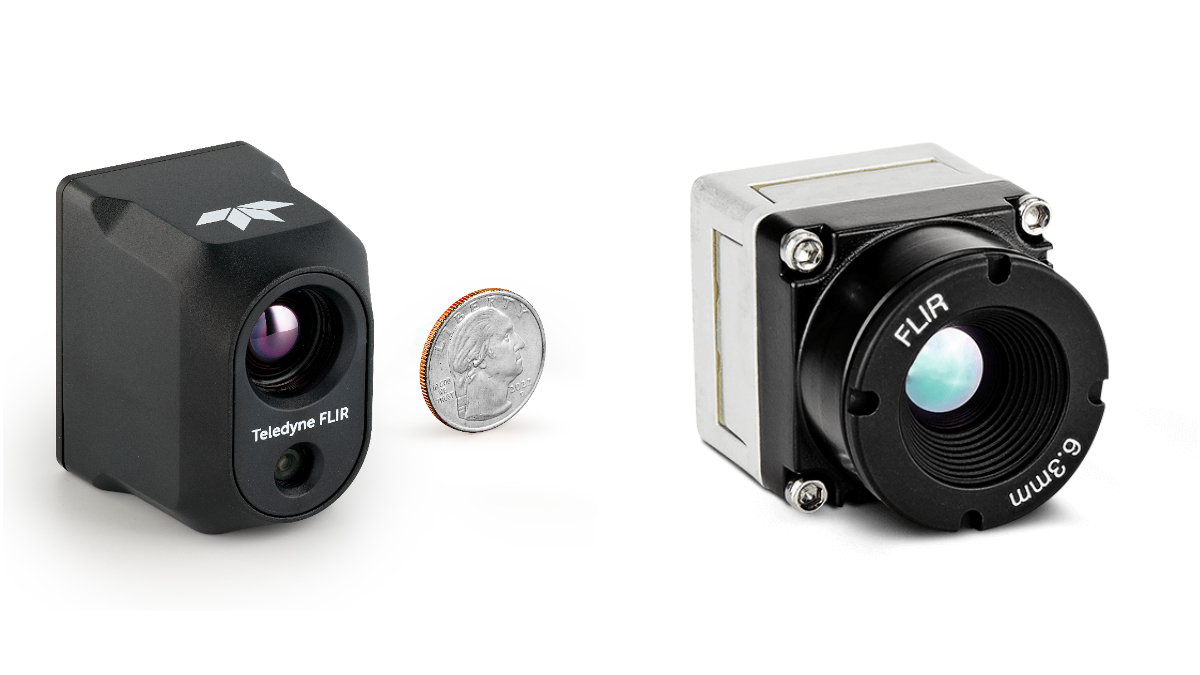

Teledyne FLIR компактные камеры:

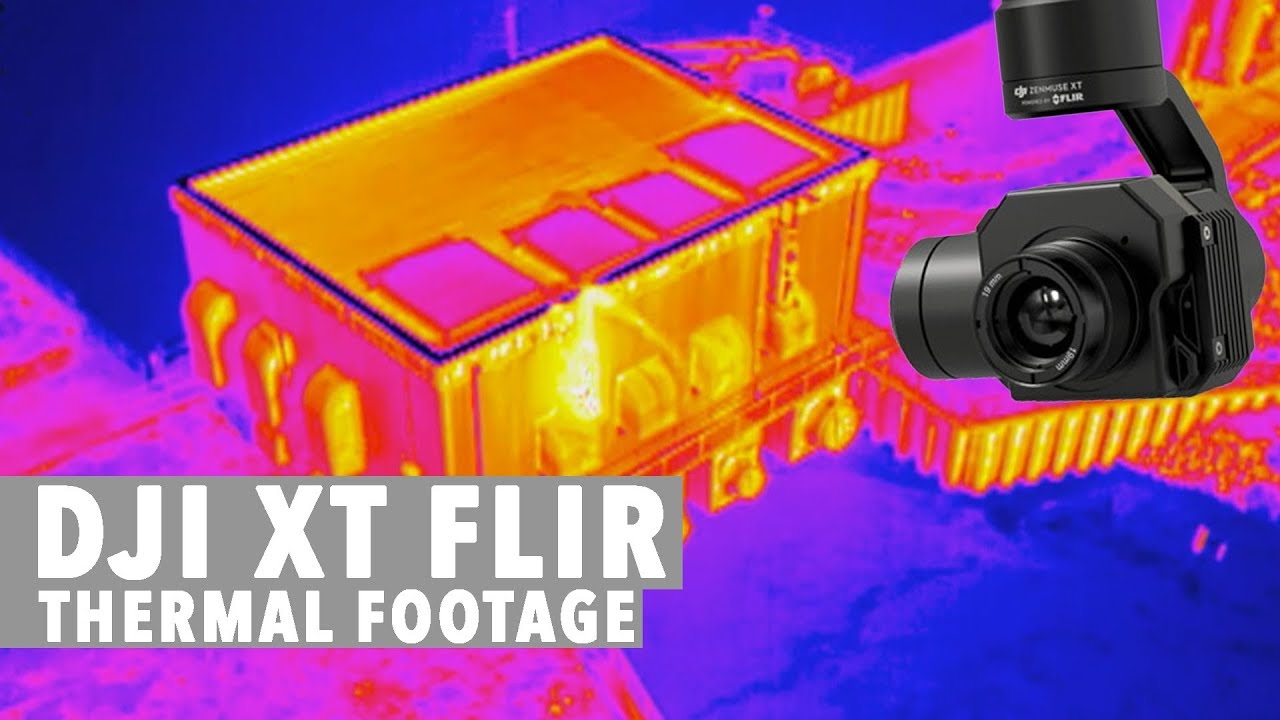

DJI XT FLIR тепловизор:

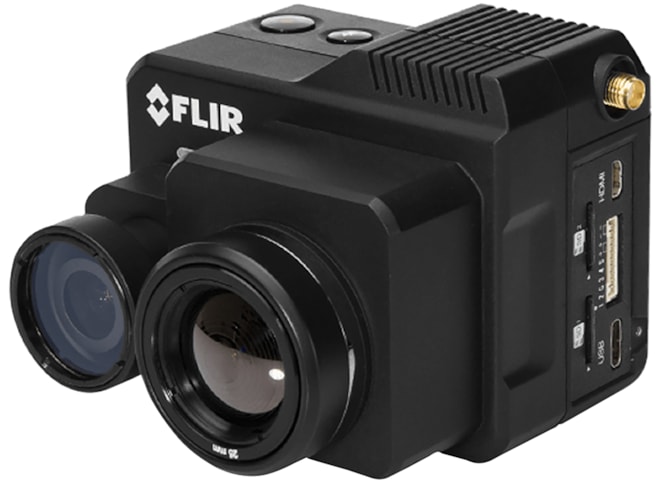

FLIR Duo Pro R:

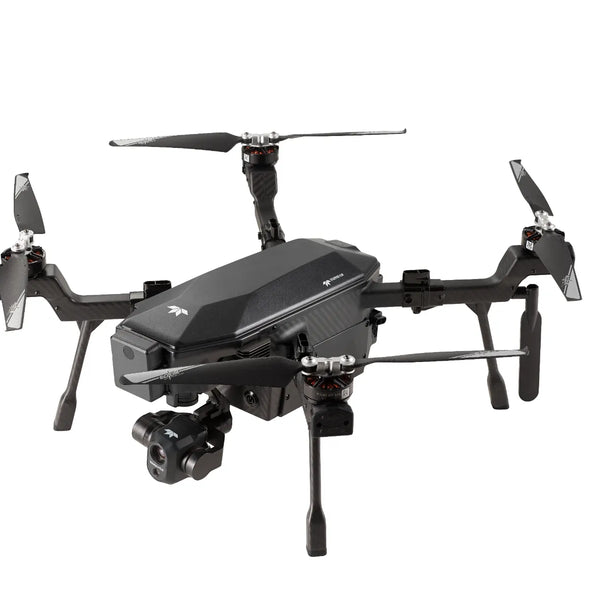

Teledyne FLIR SIRAS на дроне:
FLIR с зумом:
Возможности
- Термочувствительность — детектирование изменений температуры на уровне десятков mK
- Круглосуточная работа — пассивные IR сенсоры работают 24/7
- Всепогодность — видят сквозь дым, лёгкую дымку
Таблица характеристик
| Тип | Разрешение | Чувствительность | Цена |
|---|---|---|---|
| LWIR 256×192 | 256×192 | <50 mK | $500-1000 |
| FLIR Pro | 640×512 | <30 mK | $3000-5000 |
| DJI Zenmuse H20T | 640×512 | <50 mK | $10000+ |
⚠️ Важно: Электрические квадрокоптеры производят мало тепла по сравнению с ДВС, что затрудняет их обнаружение тепловизорами.
Источники:
6. VIO (VISUAL-INERTIAL ODOMETRY)
Назначение
Навигация без GPS, точное позиционирование в помещении, GNSS-denied среды.
Принцип работы
Комбинация камеры + IMU (инерциальный измерительный модуль) для оценки позы дрона.
Визуализация VIO

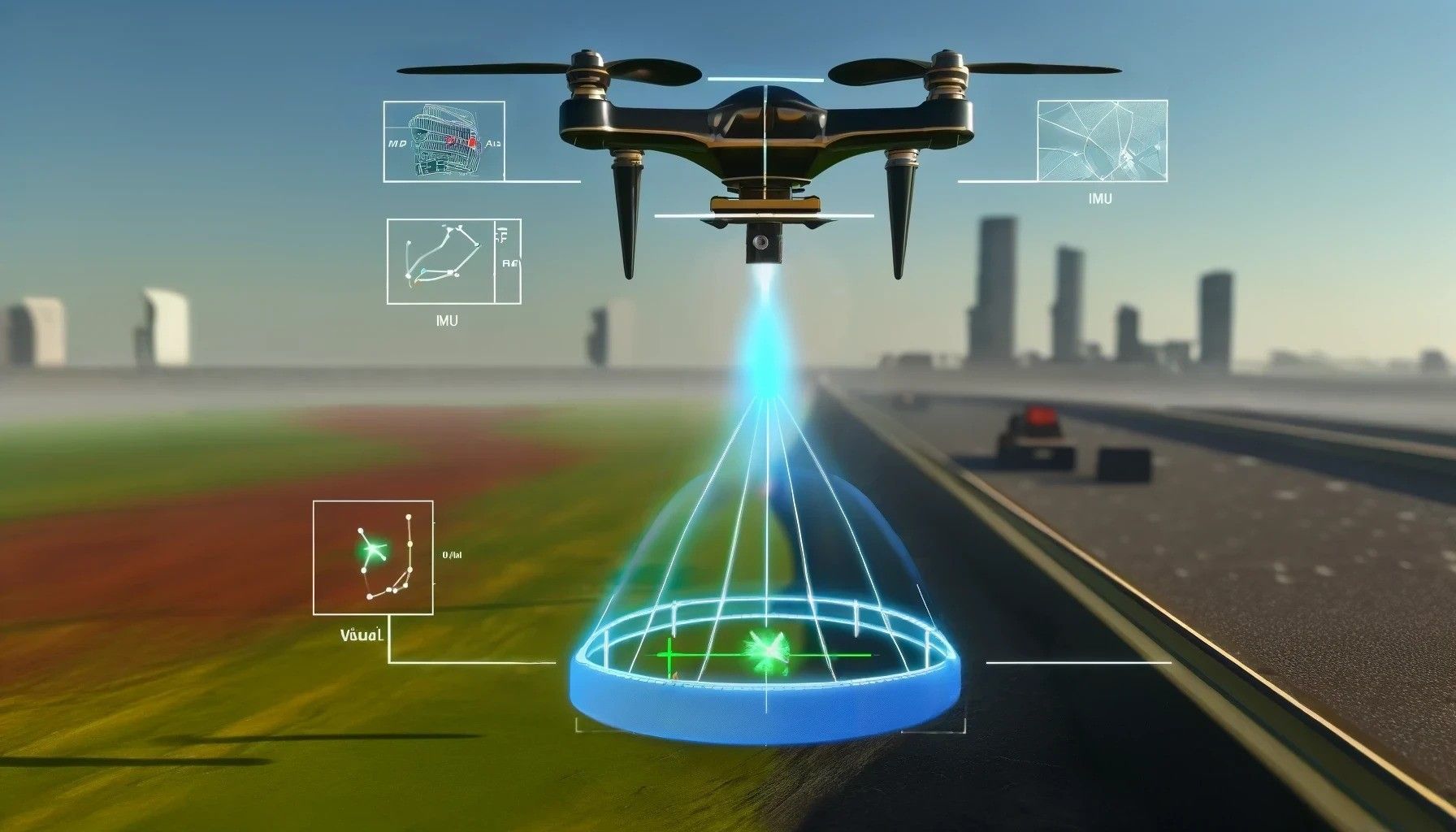

Принцип работы VIO:

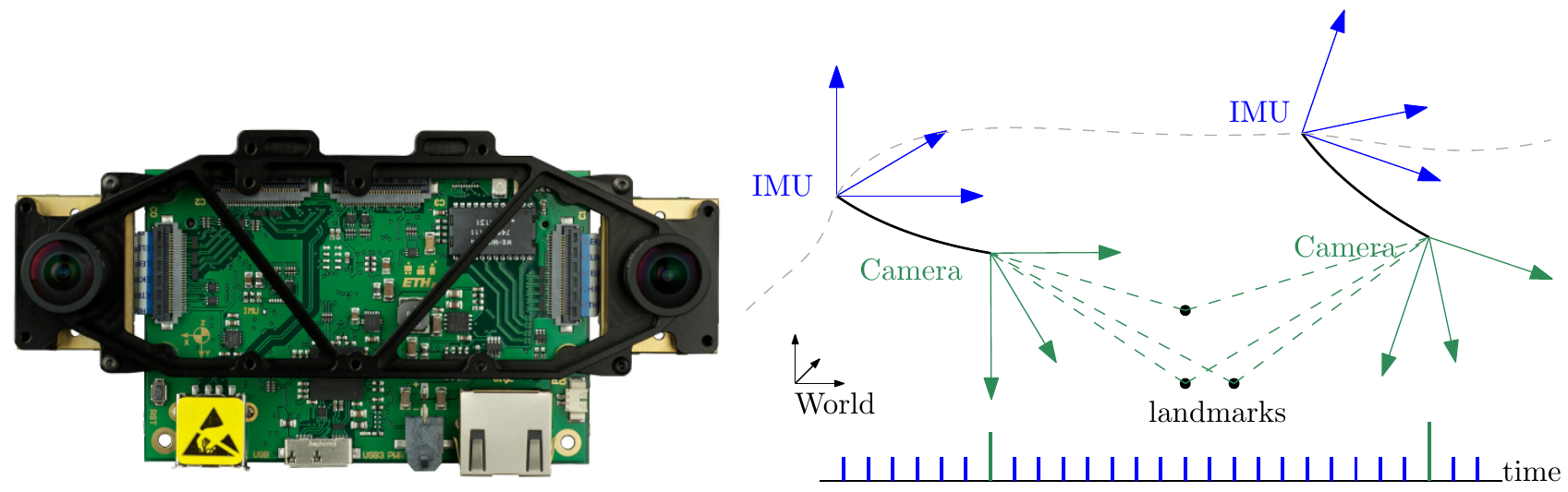

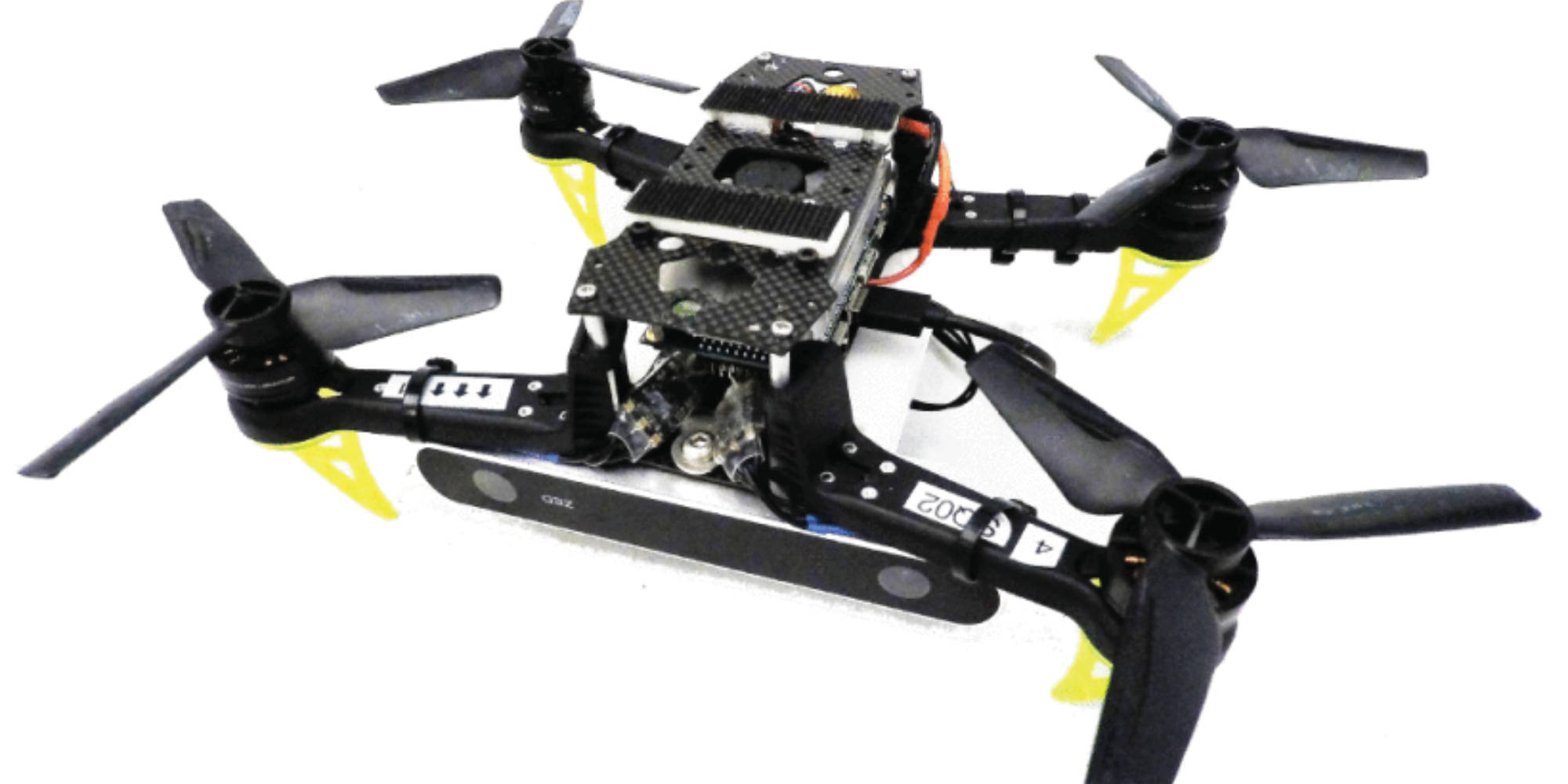

VIO hardware (ETH Zurich):

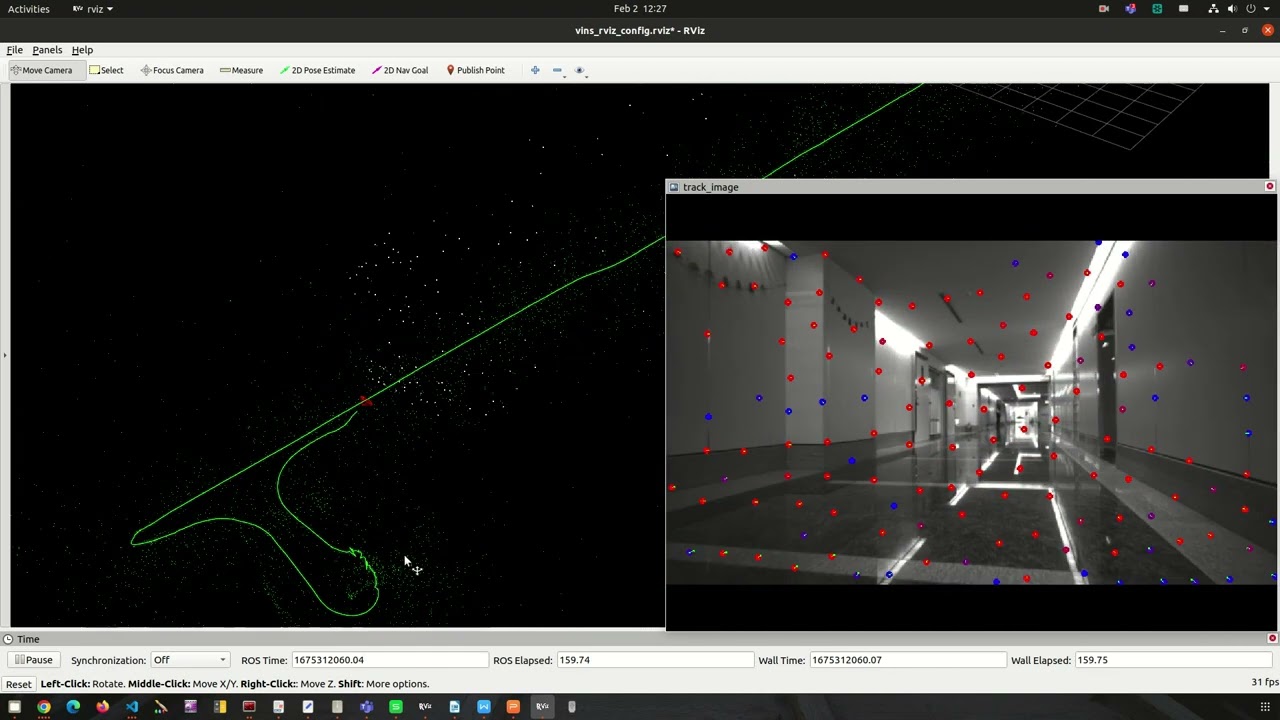

VIO в RViz (трекинг признаков):

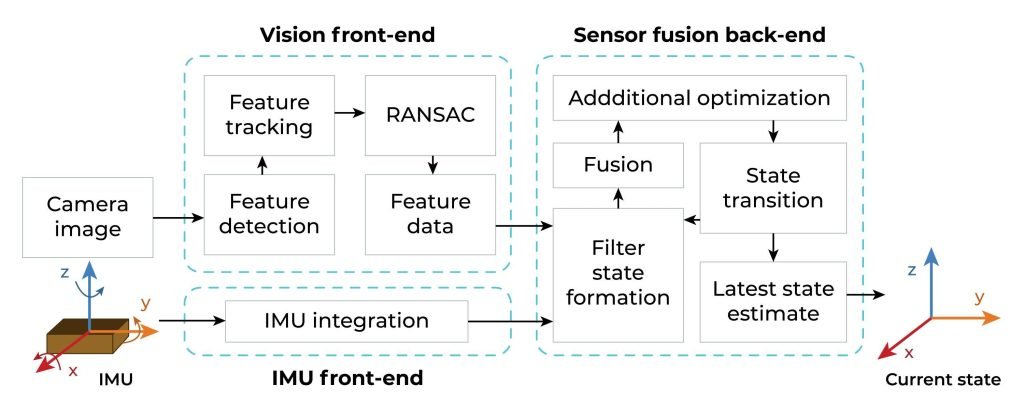

Архитектура VIO системы:

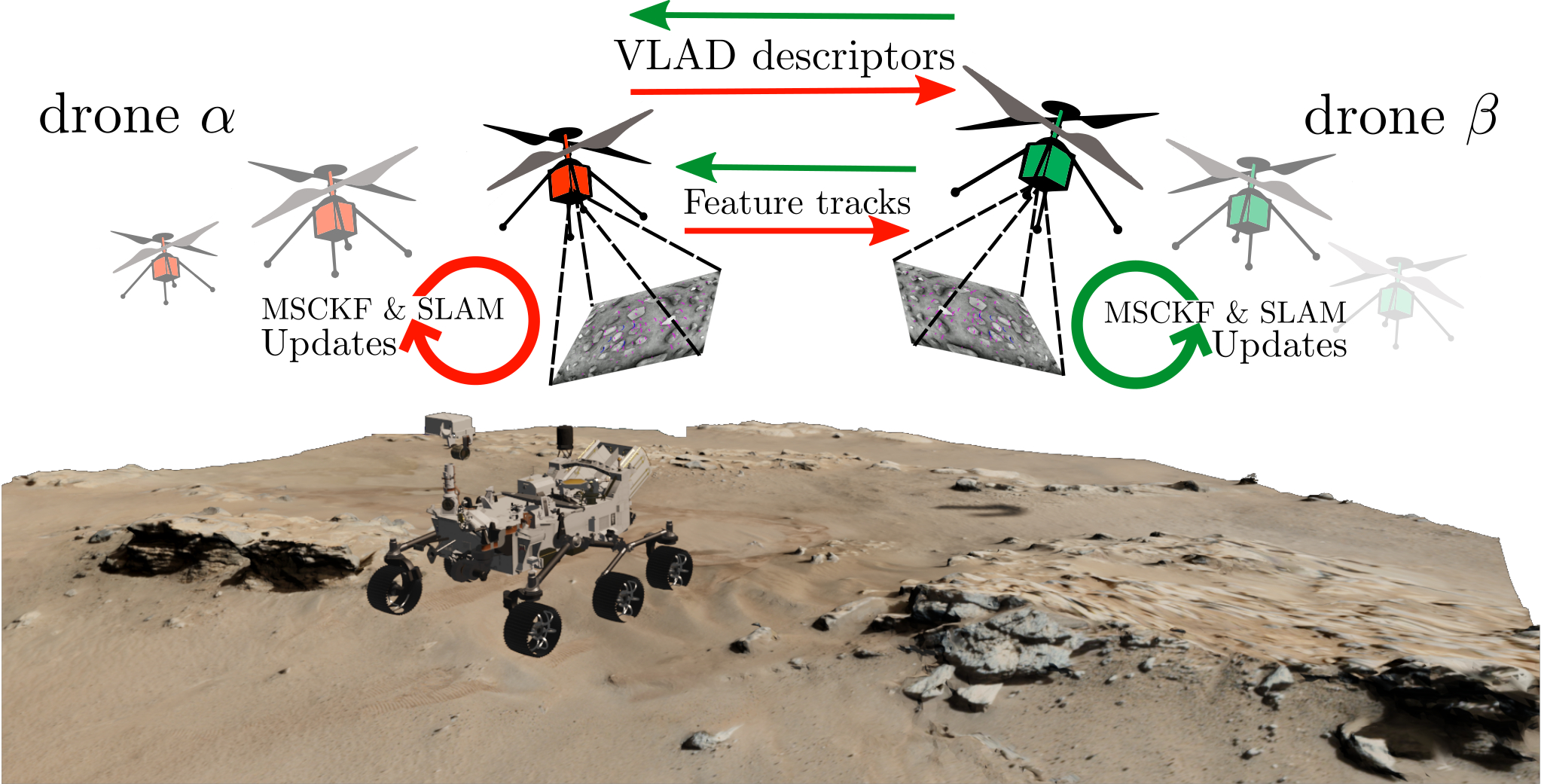

VIO для роя дронов (MSCKF & SLAM):
Архитектура VIO
- Vision front-end — детектирование и трекинг признаков, RANSAC
- IMU front-end — интеграция данных IMU
- Sensor fusion back-end — фильтр, оптимизация, оценка состояния
Таблица сравнения методов
| Метод | Точность | Дрейф | Вычисления | GPS required |
|---|---|---|---|---|
| Optical Flow | Средняя | Средний | Низкие | Нет |
| Stereo VIO | Высокая | Низкий | Высокие | Нет |
| Monocular VIO | Средняя | Средний | Средние | Нет |
| RTK GPS | Очень высокая | Минимальный | Низкие | Да |
⚠️ Важно: VIO требует достаточного освещения и визуальных признаков. В темноте или на однородных поверхностях (снег, вода) точность резко падает.
Источники:
7. МАГНИТОМЕТРЫ (КОМПАСЫ)
Назначение
Определение курса (heading), навигация без дрейфа.
Популярные модели для ArduPilot

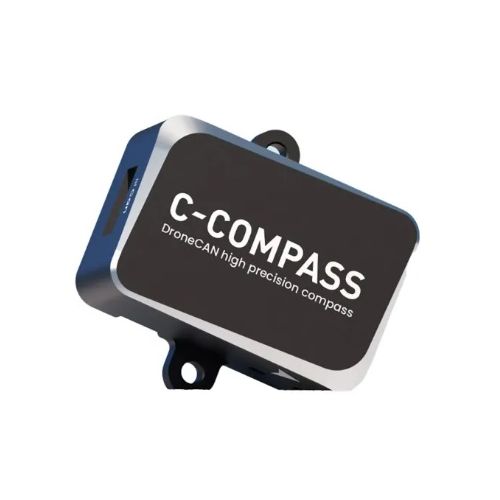

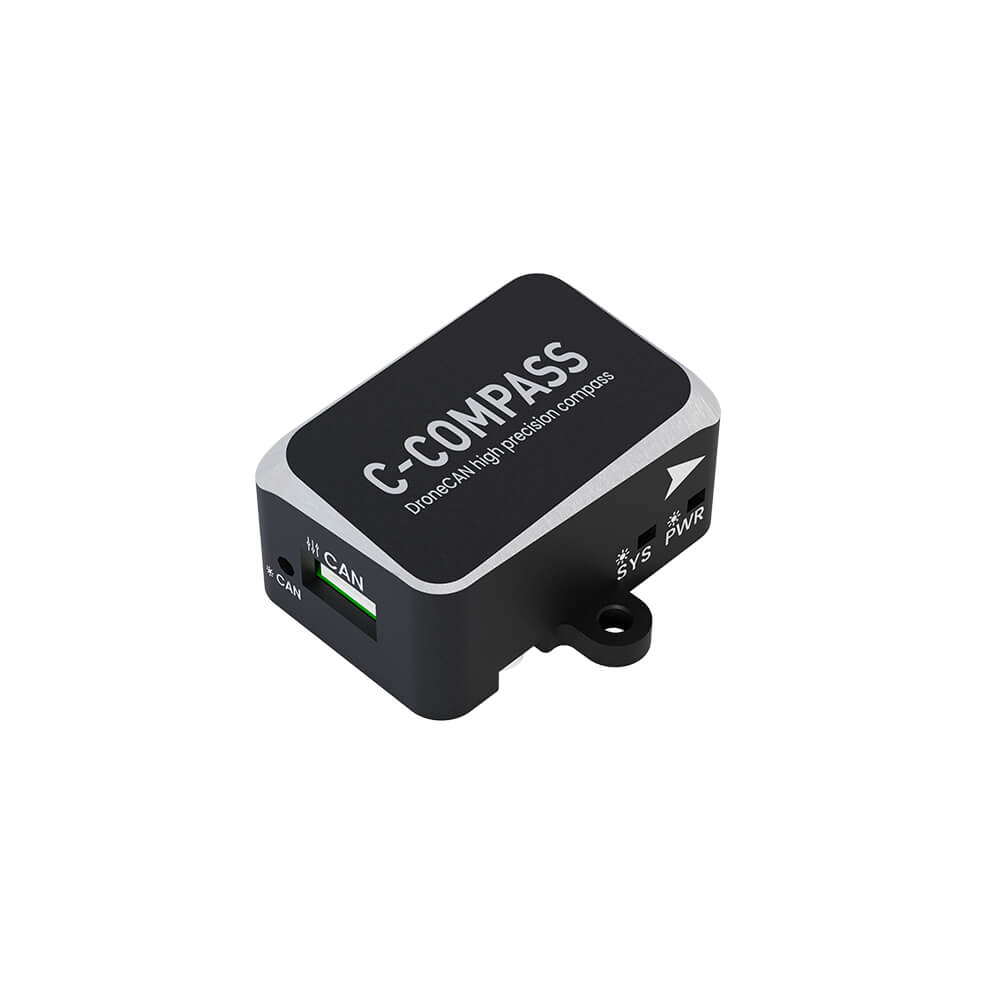

CUAV C-Compass (DroneCAN):

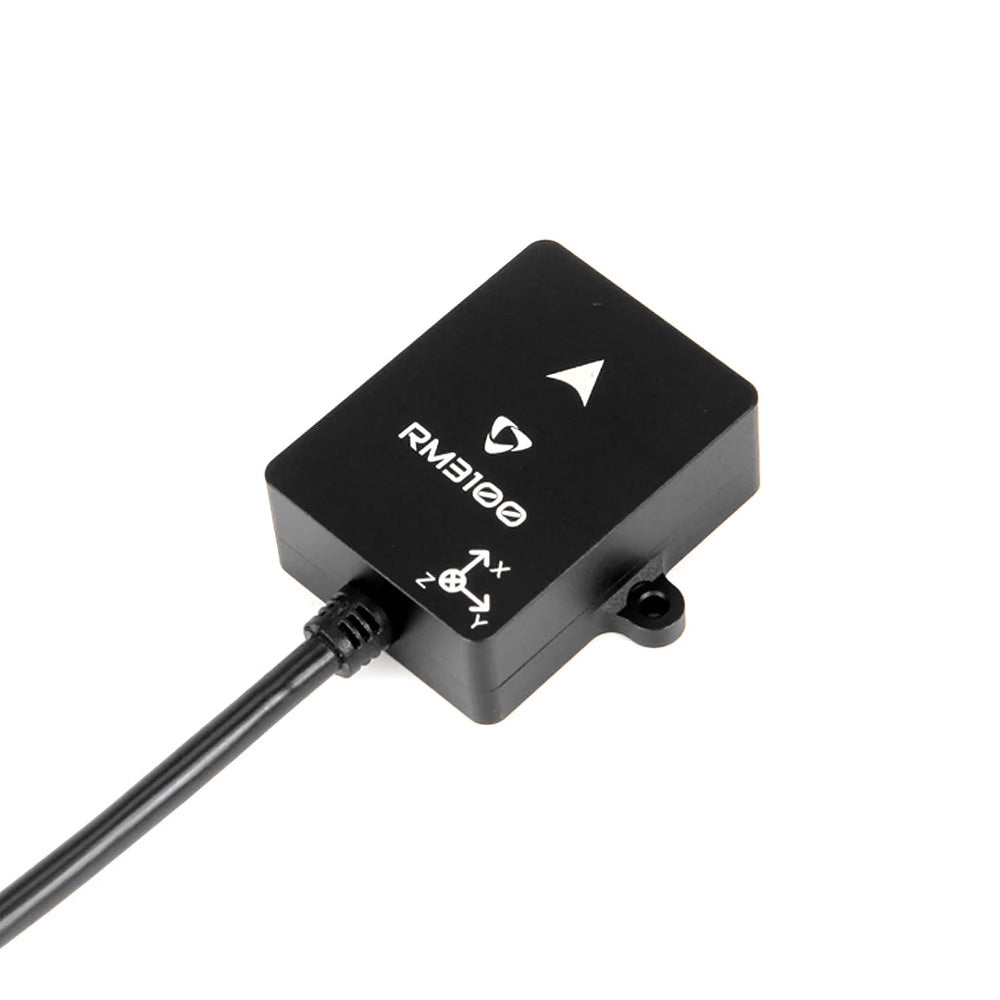

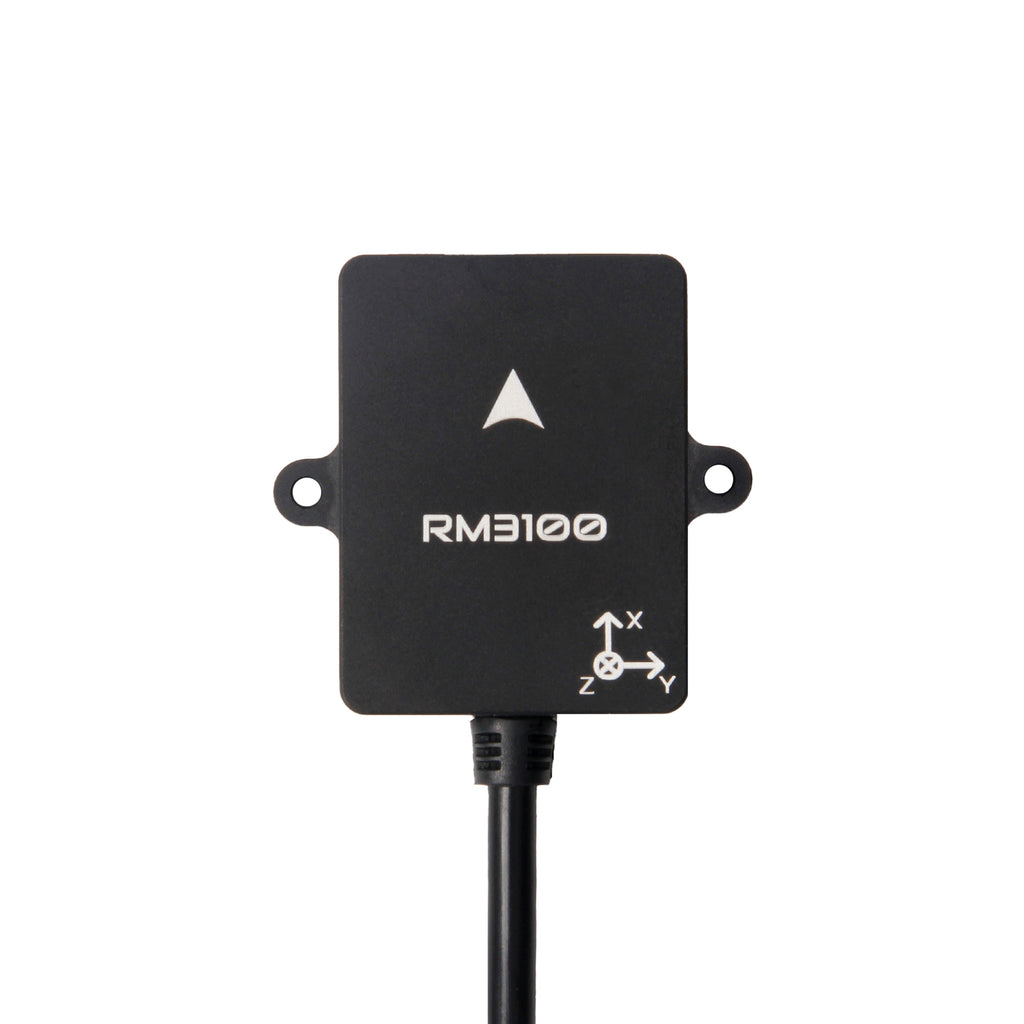

Holybro RM3100 (DroneCAN):

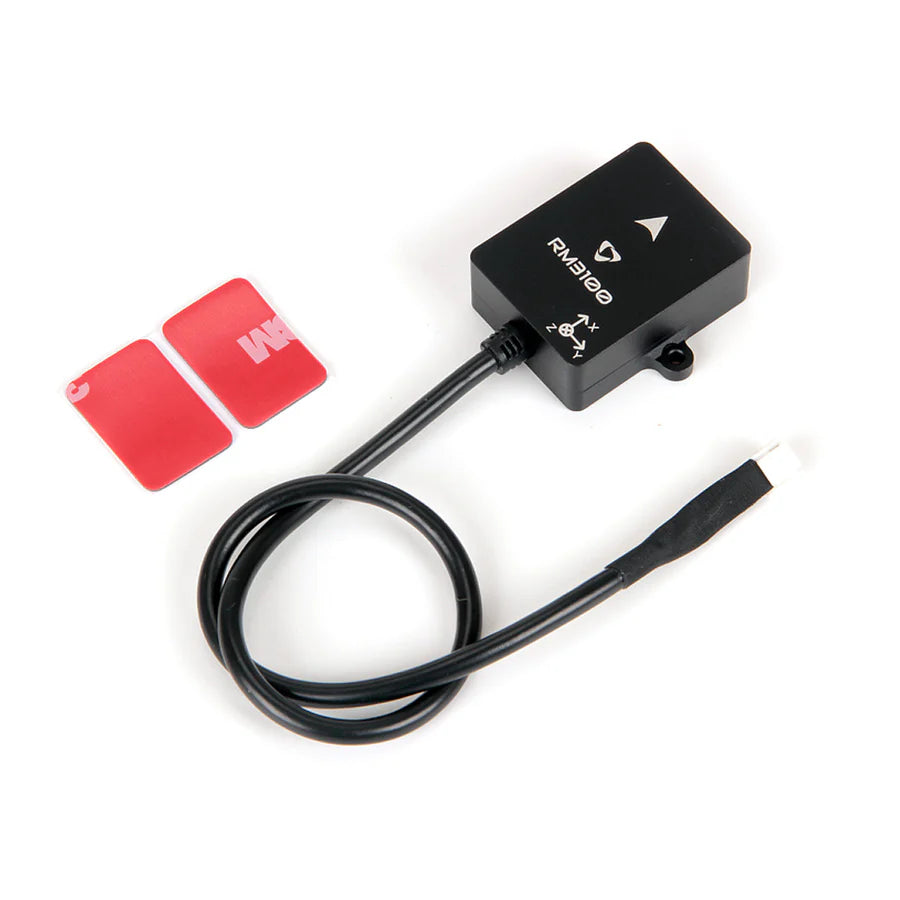

RM3100 с кабелем:

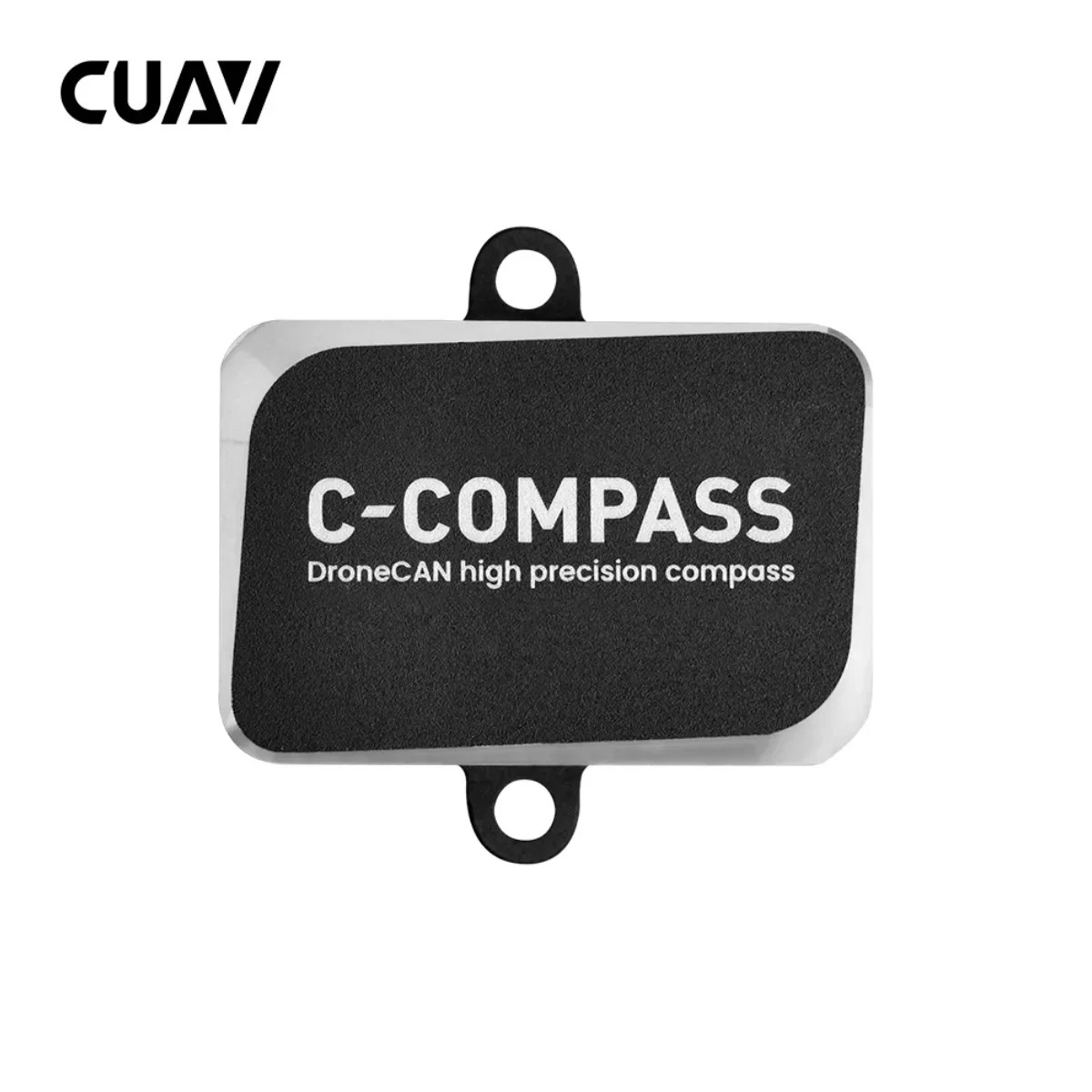

CUAV C-Compass вид сверху:
C-Compass不同角度:
RM3100 комплект:
Таблица характеристик
| Модель | Протокол | Точность | Защита от помех | Цена |
|---|---|---|---|---|
| HMC5883L | I2C | ±2° | Низкая | $5-10 |
| IST8310 | I2C | ±1.5° | Средняя | $15-20 |
| RM3100 | DroneCAN | ±0.5° | Высокая | $80-120 |
| C-Compass | DroneCAN | ±0.3° | Очень высокая | $100-150 |
⚠️ Важно: Магнитометры критически чувствительны к электромагнитным помехам от силовых проводов и моторов. Требуется вынос на штанге минимум 15-20 см от источников помех.
Источники:
8. БАРОМЕТРЫ
Назначение
Измерение высоты по атмосферному давлению.
Принцип работы
Барометр измеряет атмосферное давление, которое снижается с высотой (~1 гПа на 8.5 м).
Популярные чипы
MS5611 модуль (высокая точность):

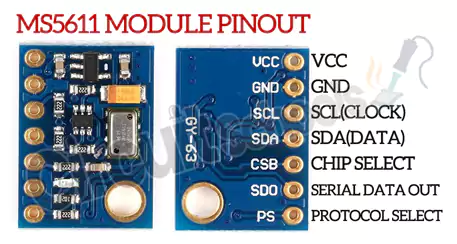

MS5611 схема выводов:
MS5611-01BA03:
Pinout MS5611:

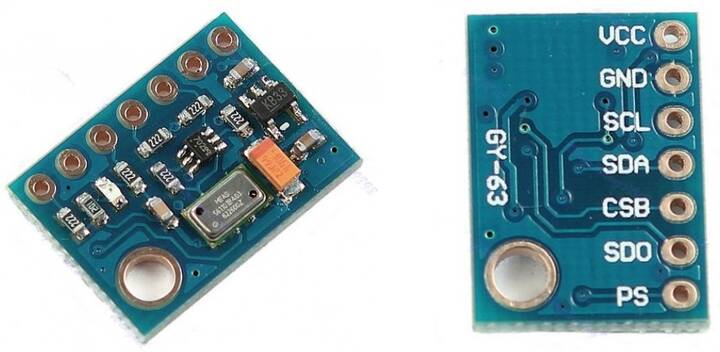

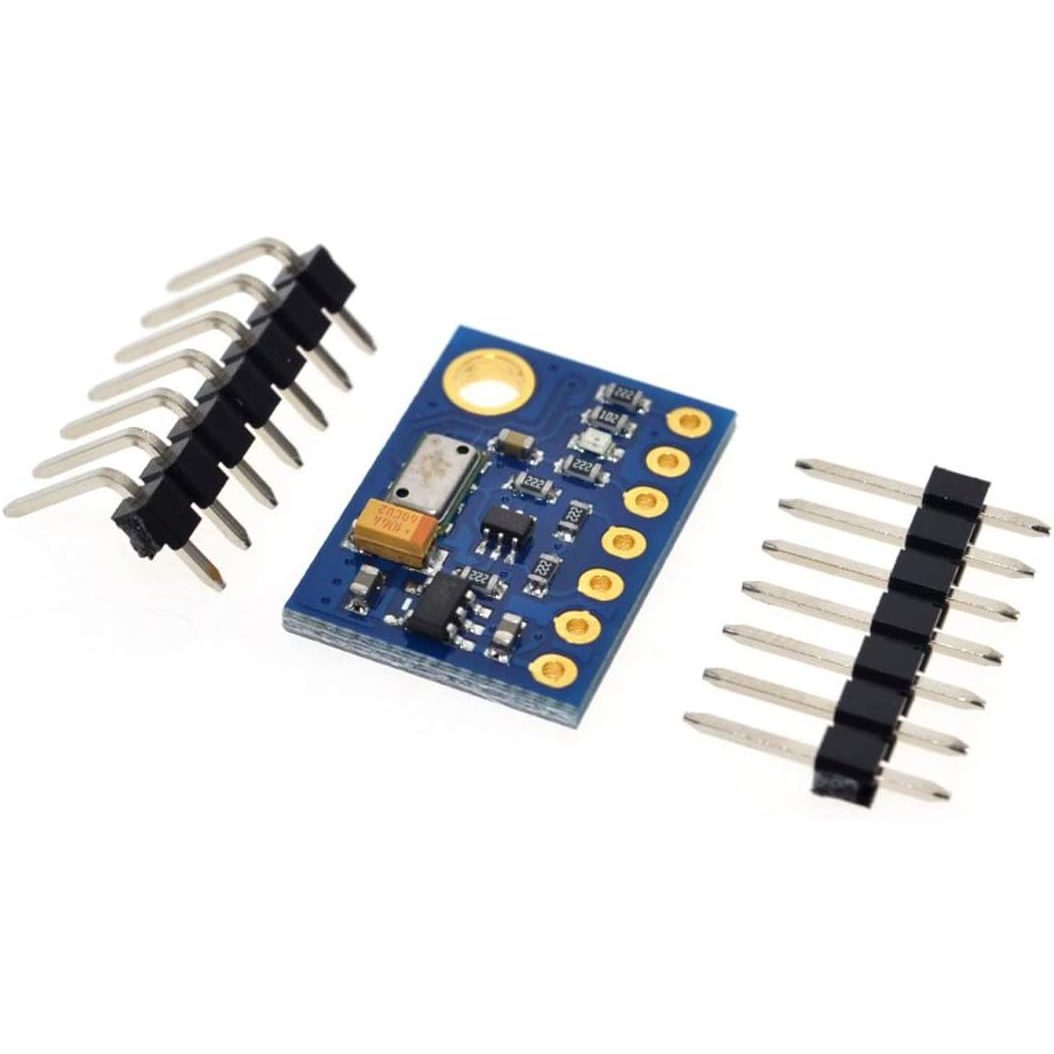

GY-63 MS5611 модуль:
Таблица сравнения
| Чип | Точность | Интерфейс | Температура | Цена |
|---|---|---|---|---|
| BMP280 | ±1 м | I2C/SPI | Нет | $3-5 |
| BME280 | ±1 м | I2C/SPI | Есть | $8-12 |
| MS5611 | ±0.5 м | I2C | Нет | $15-25 |
| KitCAN Baro | ±0.3 м | DroneCAN | Есть | $150+ |
⚠️ Важно: Барометры подвержены влиянию ветра и аэродинамических возмущений. Для точных измерений требуется ветрозащита (foam cover) и калибровка на земле.
Источники:
9. ДАТЧИКИ ВОЗДУШНОЙ СКОРОСТИ (AIRSPEED)
Назначение
Измерение истинной воздушной скорости (TAS), критично для самолётов и конвертопланов.
Принцип работы
Пито-трубка измеряет разницу между полным и статическим давлением.
Популярные решения

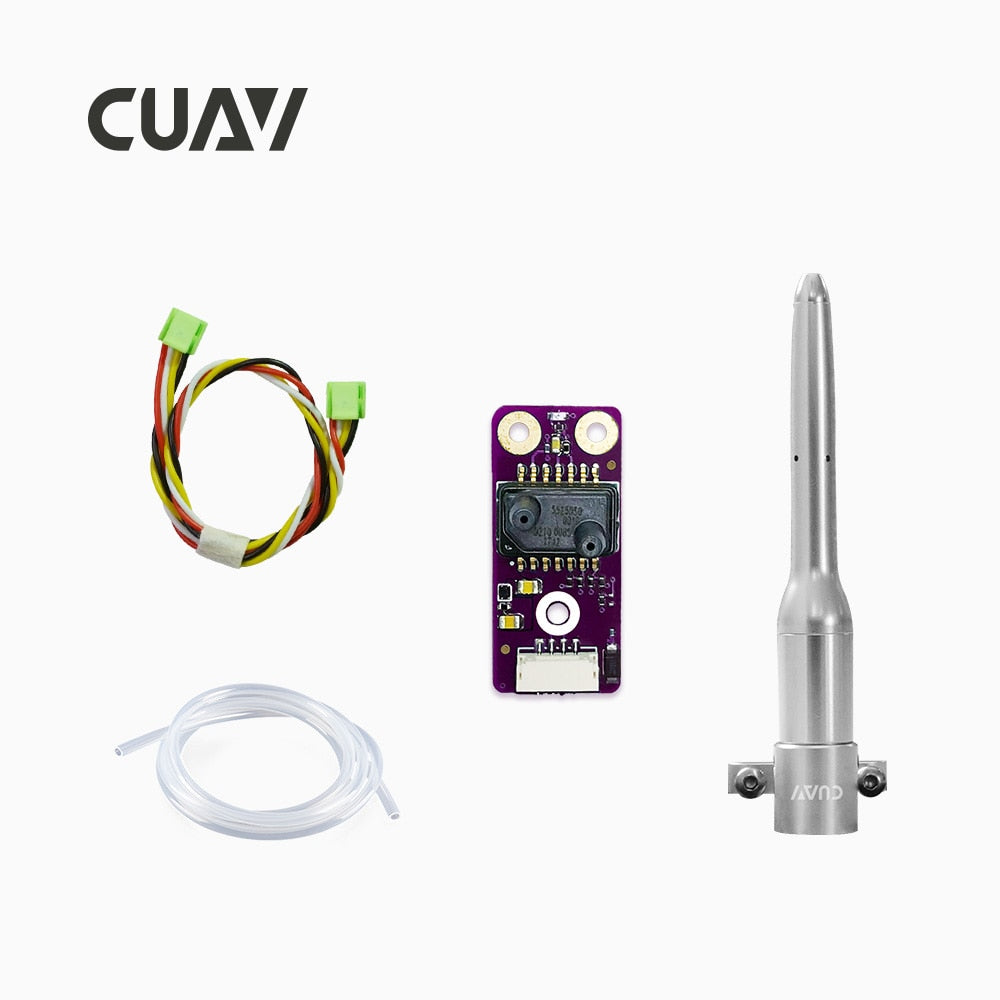

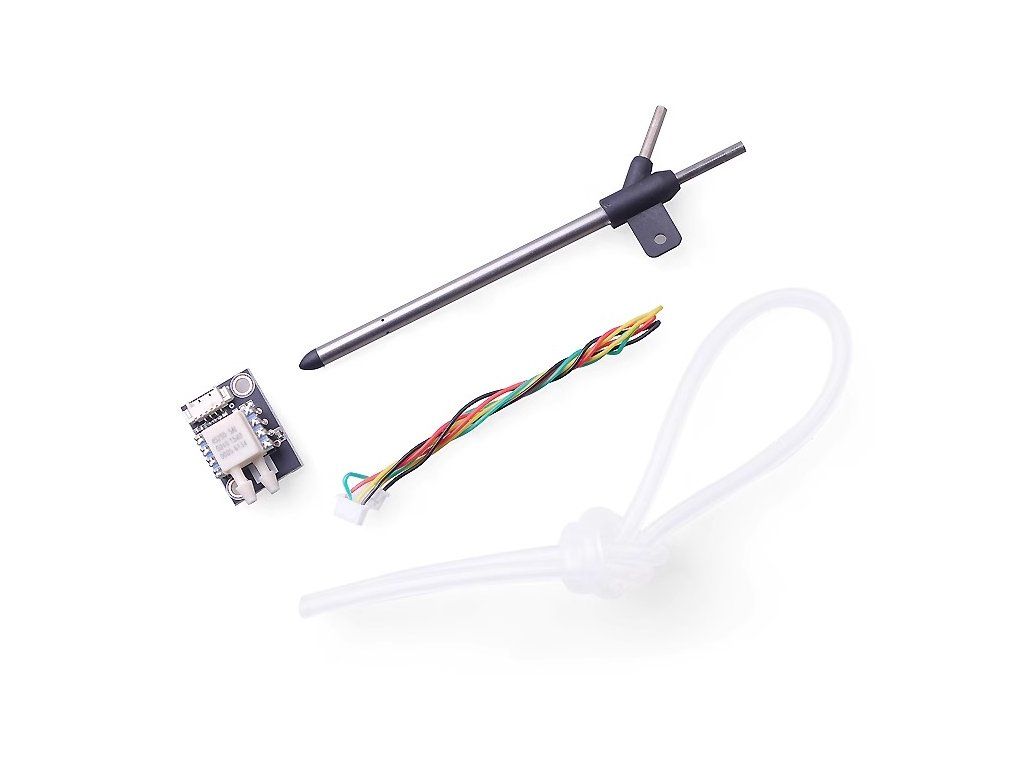

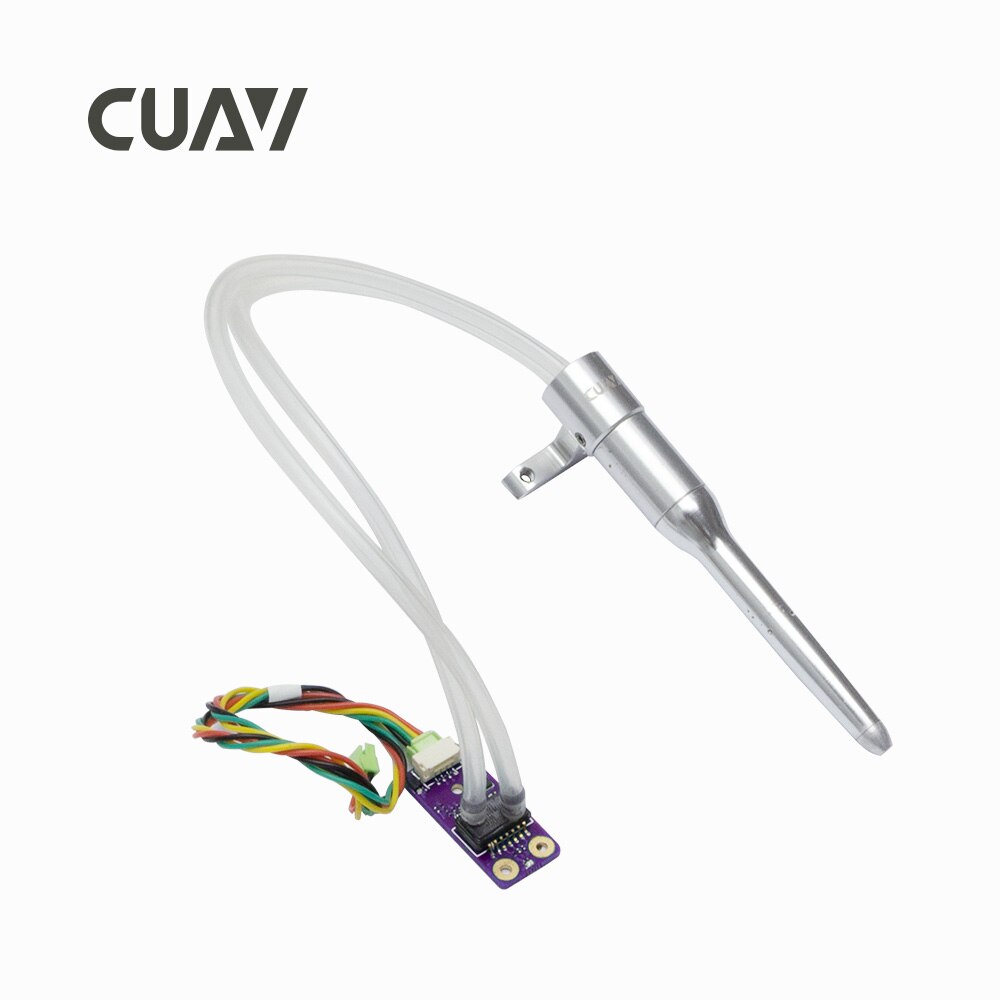

CUAV MS4525 с пито-трубкой:
Пито-трубка с кабелем:

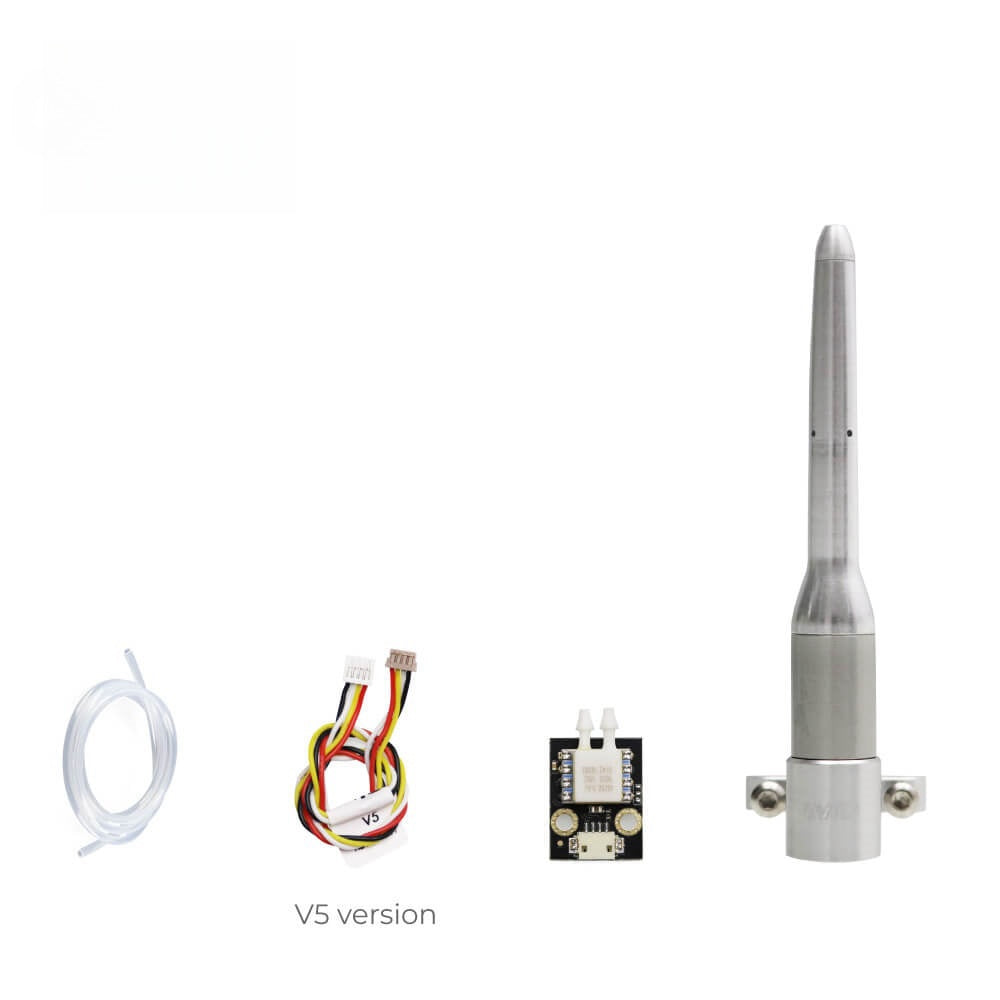

CUAV MS5525 комплект:
MS5525 полный комплект:

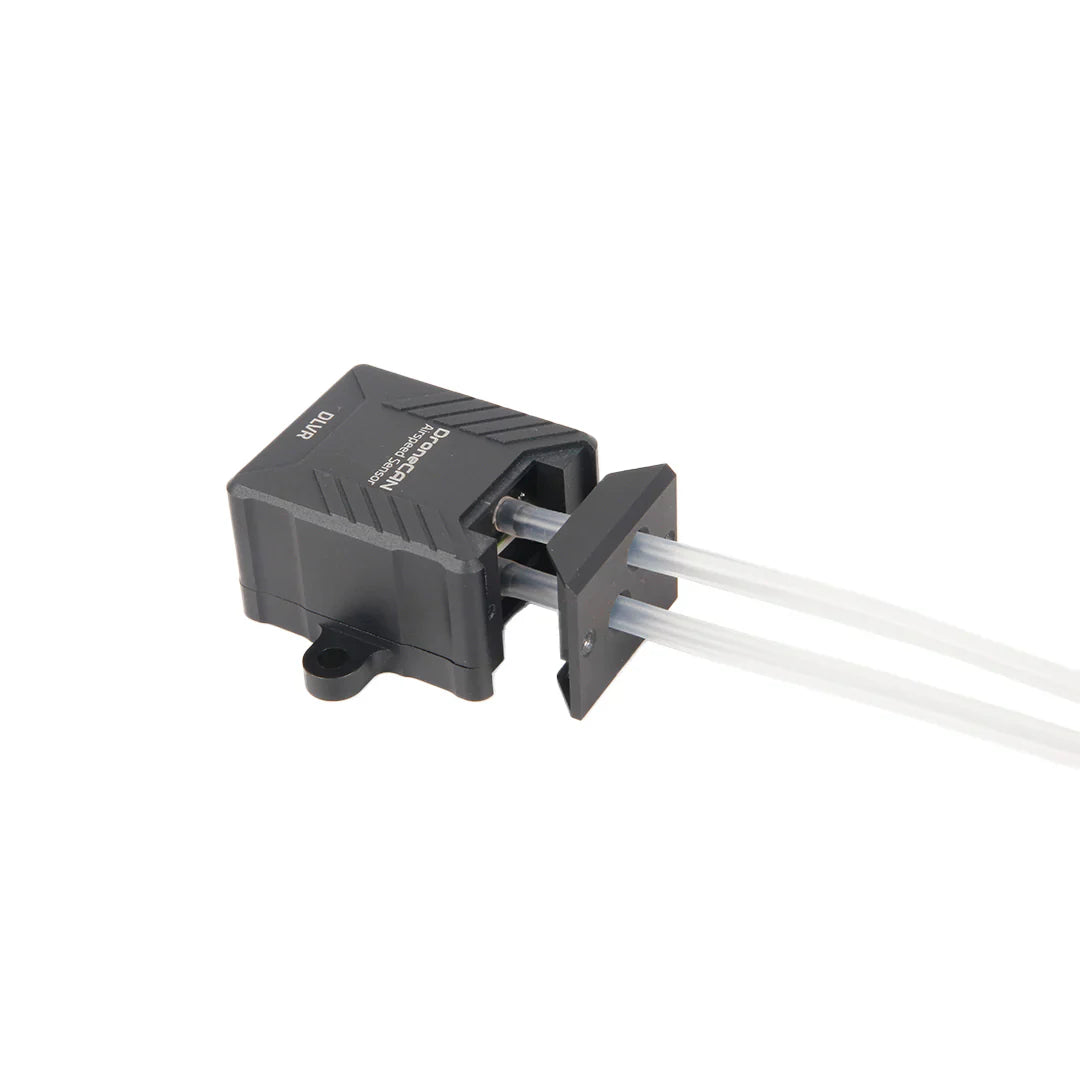

Holybro DLVR (DroneCAN):
MS4525DO с PT40:
Поддержка в ArduPilot
- Самолёты: используется для TECS (Total Energy Control System), автопосадки, предотвращения сваливания
- Коптеры: опционально, для оценки ветра и компенсации
Таблица выбора
| Тип | Модель | Протокол | Диапазон | Особенности |
|---|---|---|---|---|
| Аналоговый | 4525DO | Analog | 0-100 м/с | Устаревший |
| Цифровой | MS4525DO | I2C | 0-150 м/с | Точный, стабильный |
| DroneCAN | Holybro DLVR | DroneCAN | 0-200 м/с | Высокая точность |
| DroneCAN | CUAV ASPD | DroneCAN | 0-100 м/с | Не требует калибровки |
⚠️ Важно: Пито-трубка должна быть установлена вне зоны обдува винтом (минимум 30 см от фюзеляжа). Многие датчики чувствительны к свету — требуется экранирование.
Источники:
10. УЛЬТРАЗВУКОВЫЕ ДАТЧИКИ (SONAR)
Назначение
Измерение высоты на малых расстояниях (до 5-10 м), посадка, обход препятствий.
Принцип работы
Измерение времени возврата ультразвукового импульса.
Популярные модели
Ультразвуковой модуль:

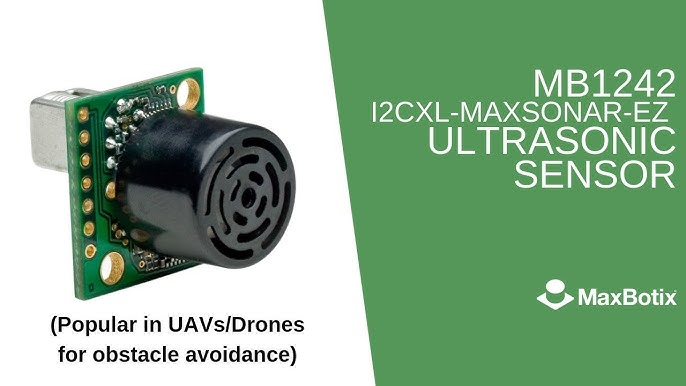

MaxBotix MB1242

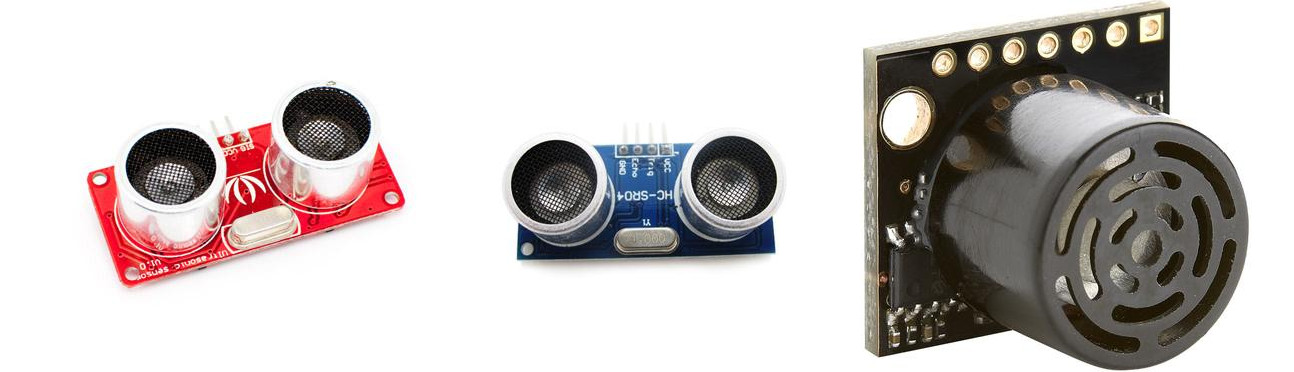

Сравнение HC-SR04 и Maxbotix:

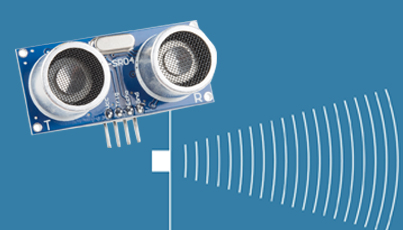

Принцип работы HC-SR04:

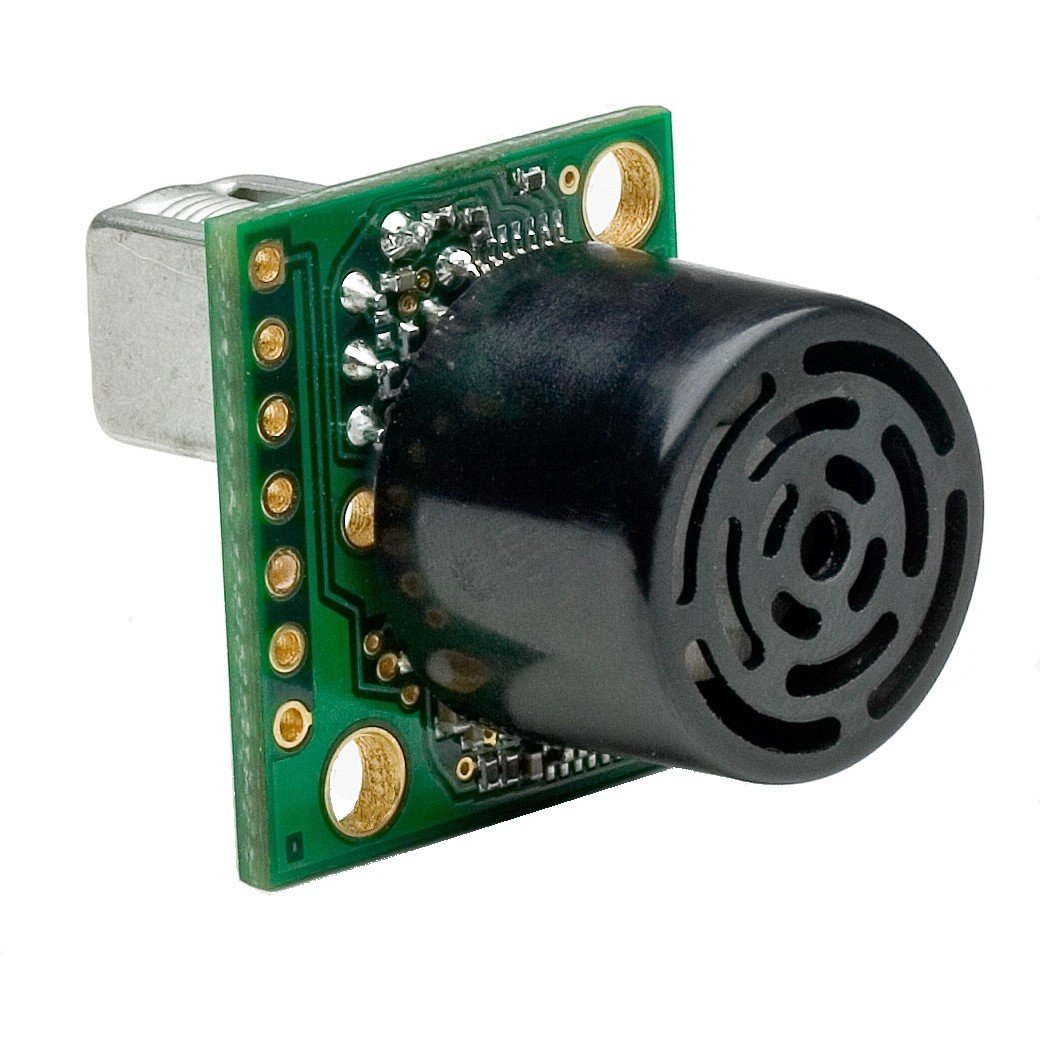

Maxbotix XL крупным планом:
Таблица характеристик
| Модель | Дальность | Протокол | Точность | Помехоустойчивость |
|---|---|---|---|---|
| HC-SR04 | 2-400 см | Pulse | ±3 см | Низкая |
| Maxbotix I2C | 0.2-7 м | I2C | ±1 см | Средняя |
| GY-US42 | 0.3-5 м | I2C/Pulse | ±1 см | Высокая |
⚠️ Важно: Ультразвук плохо работает на мягких поверхностях (снег, трава поглощают сигнал) и при сильном ветре. Для зимних условий в европейской части РФ предпочтительнее радар или LiDAR.
Источники:
11. EVENT CAMERAS (НЕЙРОМОРФНЫЕ)
Назначение
Высокоскоростное отслеживание объектов, навигация в динамичных условиях, GPS-denied среды.
Принцип работы
Каждый пиксель реагирует только на изменение яркости, а не на кадр целиком — снижение данных в 100× в статичных сценах.
Преимущества
- Высокая частота — до 10 000 событий/секунду на пиксель
- Низкая задержка — микросекунды против миллисекунд у обычных камер
- Высокий динамический диапазон — работа при резких перепадах освещения
- Энергоэффективность — передача только изменений
Примеры

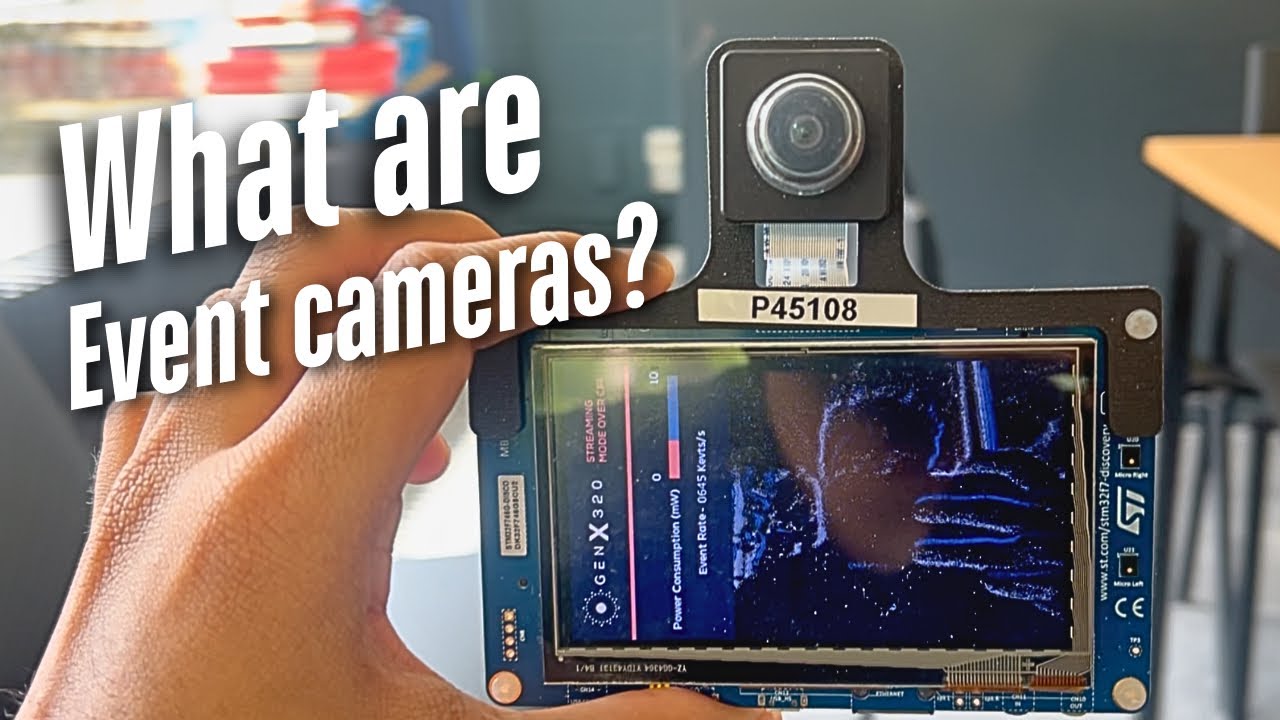

Event camera демонстрация:

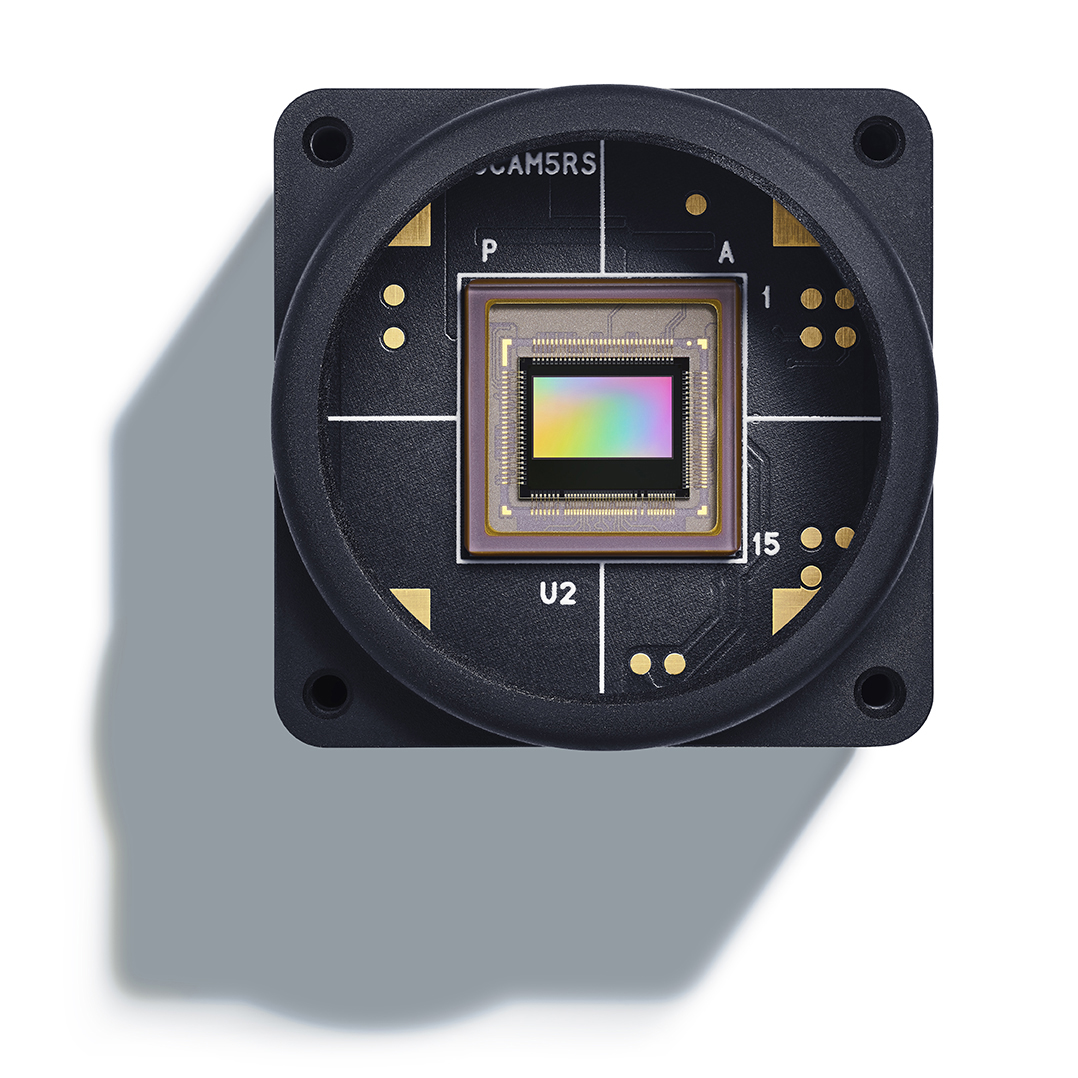

Prophesee сенсор:

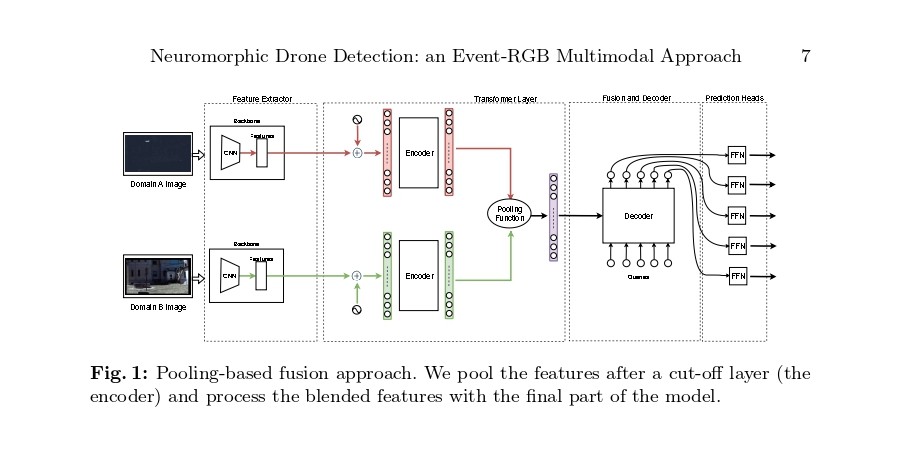

Нейроморфное обнаружение дронов:
Дрон с нейроморфной камерой:
Установка event camera:
Статус в ArduPilot
- Экспериментальная поддержка через Companion Computer (Raspberry Pi, NVIDIA Jetson)
- Интеграция через MAVLink или ROS
Таблица сравнения с обычными камерами
| Параметр | Обычная камера | Event Camera |
|---|---|---|
| Частота кадров | 30-120 Гц | До 10 000 событий/с |
| Задержка | 8-30 мс | <1 мкс |
| Динамический диапазон | 60-70 дБ | >120 дБ |
| Объём данных | Высокий | Низкий (только изменения) |
| Поддержка ArduPilot | ✅ Полная | ⚠️ Экспериментальная |
⚠️ Важно: Event cameras не передают «картинку» в привычном смысле — требуется специальная обработка событий. Не подходят для задач, где нужна визуализация для оператора.
Источники:
12. TERRAIN FOLLOWING
Назначение
Автоматическое поддержание высоты над рельефом в режиме AUTO.
Принцип работы
Нисходящий дальномер (лидар/радар) измеряет высоту над землёй, автопилот корректирует высоту полёта.
Популярные сенсоры

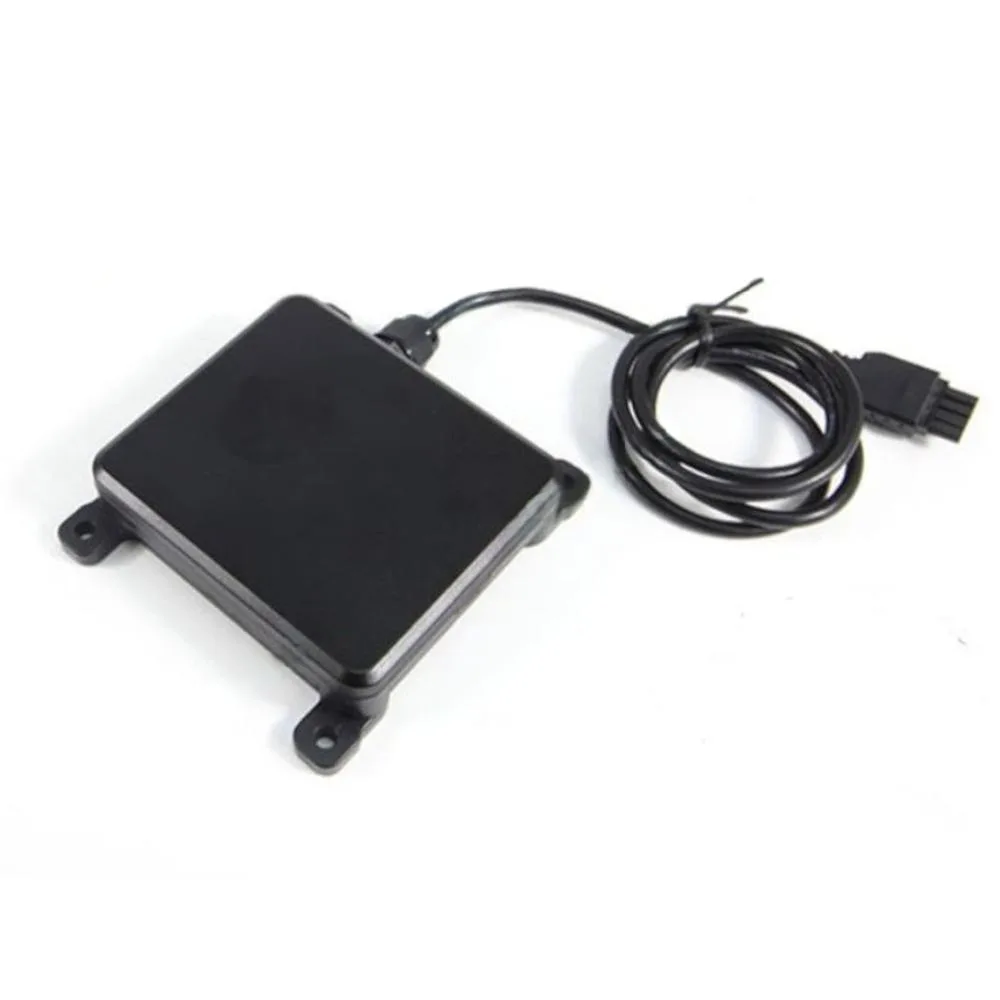

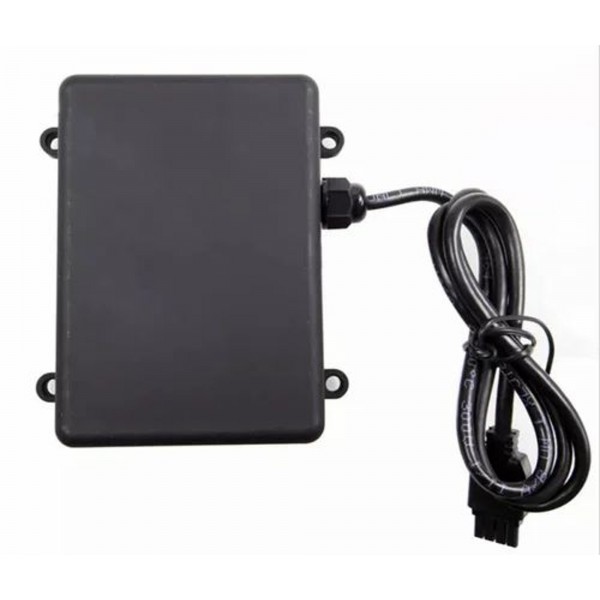

JIYI Terrain Following Radar:
JIYI радар вид сбоку:
JIYI с водяным знаком:
FMCW Nano Radar CAN:
NRA24 Radar Sensor:
JIYI радар крупно:
Поддерживаемые сенсоры в ArduPilot
- Benewake TF03 — до 180 м, подходит для больших БПЛА
- LightWare SF20/LW20 — до 200 м, высокая точность
- Ainstein Radar — всепогодный, до 100 м
Таблица выбора
| Сенсор | Дальность | Всепогодность | Цена | Для больших БПЛА |
|---|---|---|---|---|
| TF03 | 180 м | ⚠️ Частично | ~$150 | ✅ |
| LW20 | 200 м | ⚠️ Частично | ~$300 | ✅ |
| Ainstein Radar | 100 м | ✅ Полная | ~$400 | ✅ |
| JIYI Radar | 50 м | ✅ Полная | ~$200 | ✅ |
⚠️ Важно: Terrain Following требует точной настройки и работает только в режиме AUTO. Не используйте в ручных режимах без опыта.
Источники:
СВОДНАЯ ТАБЛИЦА ВСЕХ СЕНСОРОВ
| Сенсор | Назначение | Точность | Всепогодность | Работа ночью | ArduPilot поддержка | Цена |
|---|---|---|---|---|---|---|
| Optical Flow | Позиционирование | Средняя | ❌ | ❌ | ✅ Полная | $ |
| LiDAR | Карта/высота | Очень высокая | ⚠️ Частично | ✅ | ✅ Полная | $$$$ |
| Radar | Высота/препятствия | Средняя | ✅ Полная | ✅ | ✅ Полная | $$ |
| Stereo Camera | 3D/препятствия | Высокая | ❌ | ❌ | ✅ Полная | $$ |
| Thermal IR | Ночь/поиск | Средняя | ✅ Полная | ✅ | ⚠️ Ограничено | $$$ |
| VIO | Навигация без GPS | Высокая | ❌ | ⚠️ Частично | ✅ Полная | $$ |
| Магнитометр | Курс | ±0.3-2° | ✅ | ✅ | ✅ Полная | $-$$$ |
| Барометр | Высота | ±0.3-1 м | ⚠️ Ветер | ✅ | ✅ Полная | $-$$$ |
| Airspeed | Скорость воздуха | ±1-3 м/с | ⚠️ Обледенение | ✅ | ✅ Самолёты | $$ |
| Sonar | Малая высота | ±1-3 см | ❌ Снег/ветер | ✅ | ✅ Полная | $ |
| Event Camera | Быстрое отслеживание | Субпиксельная | ✅ | ✅ | ⚠️ Эксперимент | $$$$ |
| Terrain LiDAR | Следование рельефу | ±5-10 см | ⚠️ Осадки | ✅ | ✅ Полная | $$$ |
РЕКОМЕНДАЦИИ ДЛЯ ЕВРОПЕЙСКОЙ ЧАСТИ РФ
Зимние условия (снег, мороз, ветер)
| Условие | Проблема | Решение |
|---|---|---|
| Снег | Optical Flow/Sonar не работают | Radar + LiDAR TF03 |
| Низкая освещённость | Stereo/VIO неэффективны | Thermal + Radar |
| Ветер | Барометр дрейфует | Ветрозащита + Radar |
| Обледенение | Airspeed забивается | Подогрев пито-трубки |
| Помехи | Магнитометр сбивается | DroneCAN на штанге |
Оптимальный стек сенсоров для большого БПЛА на ArduPilot без RTK
GNSS: F10A (L1/L5) + фильтр
IMU: 2× (встроенный + внешний)
Магнитометр: ARK Compass / C-Compass (DroneCAN)
Барометр: MS5611 или KitCAN
Высота: LiDAR TF03 + Radar NRA24 (резерв)
Airspeed: DroneCAN DLVR (для самолётов)
Проксимити: 360° LiDAR для обхода препятствийБюджетные конфигурации
| Уровень | Конфигурация | Цена |
|---|---|---|
| Минимум | PMW3901 + HC-SR04 + BMP280 | ~$50 |
| Средний | HereFlow + MS5611 + RM3100 | ~$250 |
| Профи | TF03 + Nanoradar + C-Compass + VIO | ~$600+ |
ИСТОЧНИКИ
| № | Источник | Ссылка |
|---|---|---|
| 1 | ArduPilot Optical Flow | ardupilot.org |
| 2 | ArduPilot Rangefinder | ardupilot.org |
| 3 | ArduPilot Compass | ardupilot.org |
| 4 | ArduPilot Barometer | ardupilot.org |
| 5 | ArduPilot Airspeed | ardupilot.org |
| 6 | ArduPilot VIO | ardupilot.org |
| 7 | ArduPilot Terrain Following | ardupilot.org |
| 8 | LiDAR Market 2026 | precedenceresearch.com |
| 9 | FLIR Drone Cameras | flir.com |
| 10 | Holybro Sensors | holybro.com |
| 11 | CUAV Products | cuav.net |
| 12 | MaxBotix UAV | maxbotix.com |
| 13 | Prophesee AI | prophesee.ai |
| 14 | PX4 Computer Vision | docs.px4.io |
| 15 | ArduPilot Forum | discuss.ardupilot.org |
Актуально на: Апрель 2026
Регион: Европейская часть РФ
Платформа: ArduPilot (ArduCopter/ArduPlane)
