Основная таблица различий
| Параметр | MIMO | Diversity |
|---|---|---|
| Принцип | Пространственное мультиплексирование | Резервирование сигнала |
| Потоки данных | Несколько независимых потоков | Один поток (дублируется) |
| Пропускная способность | Увеличивается в N раз | Не увеличивается |
| Надёжность | Высокая | Очень высокая |
| Сложность | Высокая | Средняя |
Схемы (проверенные источники)
MIMO — параллельные потоки данных:
MIMO vs Diversity
MIMO — Пространственное мультиплексирование

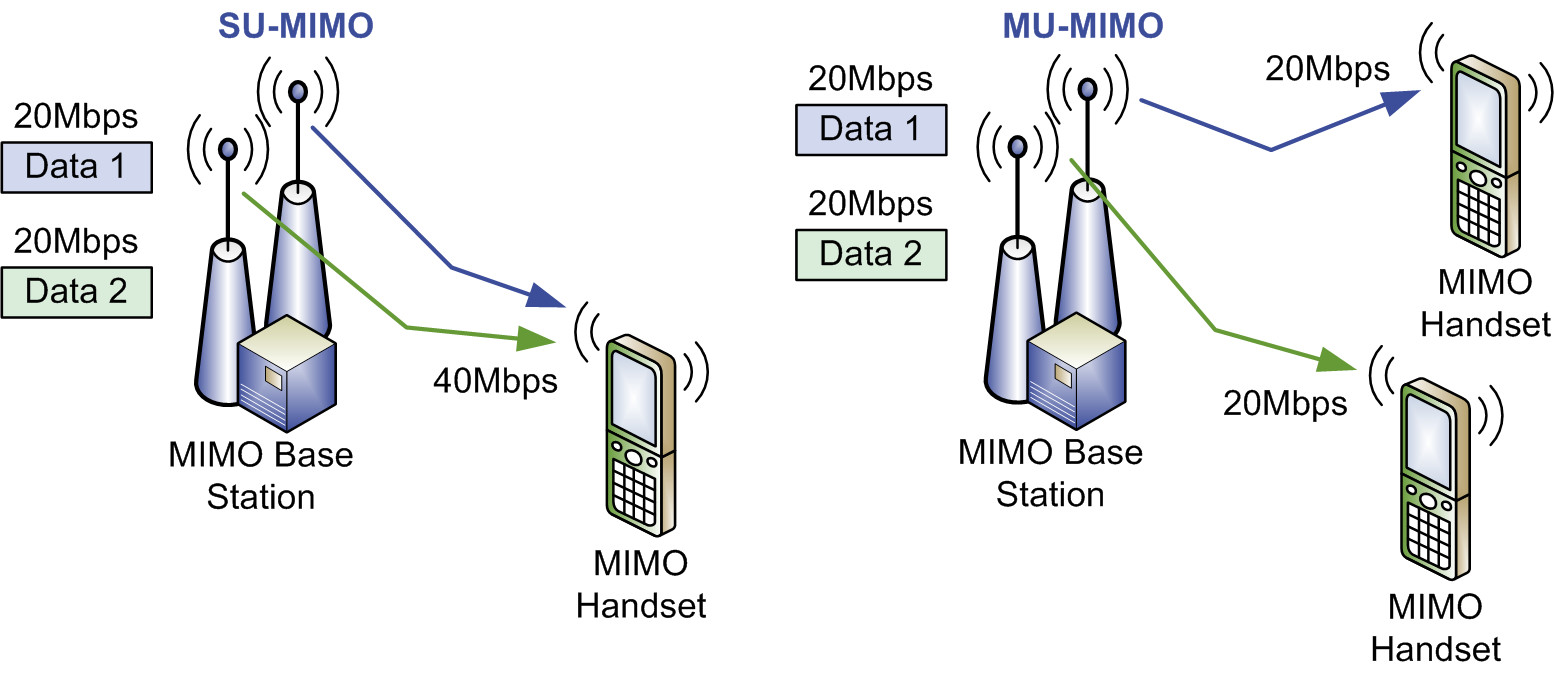

SU-MIMO (одиночный пользователь):
Два независимых потока данных (Data 1 + Data 2) передаются одновременно → 40 Mbps суммарно [[LinkedIn]]

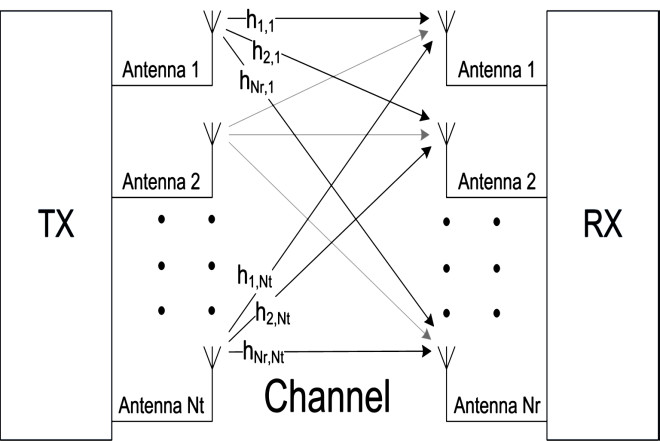

MIMO канал матрица (Tx → Rx):
Каждая передающая антенна соединяется с каждой приёмной через отдельный канал (h₁,₁, h₂,₁… hₙᵣ,ₜ) [[LinkedIn]]

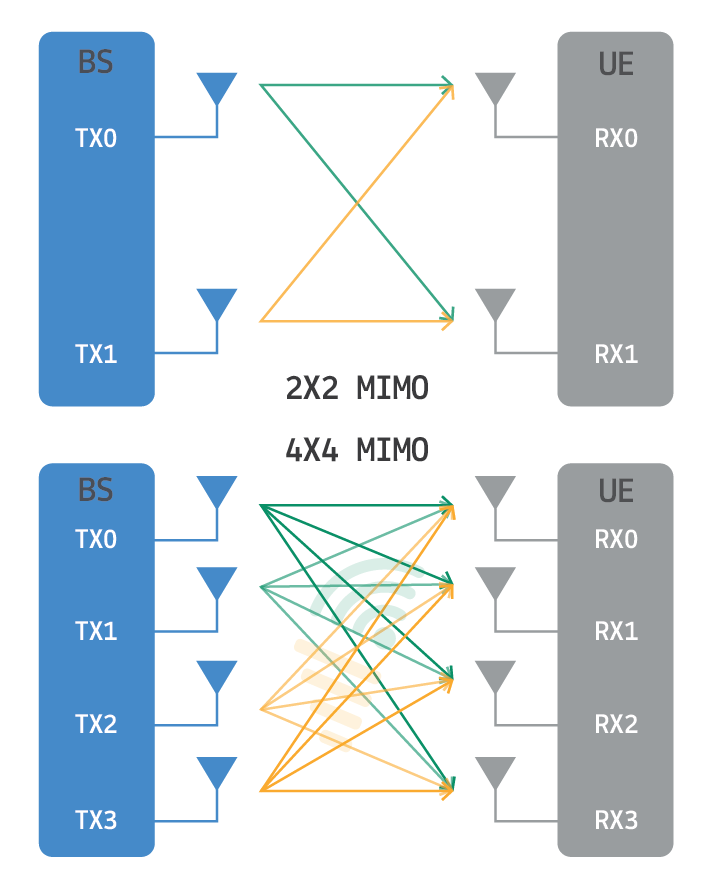

2×2 vs 4×4 MIMO сравнение:
4×4 MIMO создаёт больше параллельных путей → выше пропускная способность [[Outdoor Router]]
Diversity — Антенное разнообразие
Принцип работы Diversity:
┌─────────────┐
│ ПЕРЕДАТЧИК │
│ 1 поток │
└─────────────┘
│
┌────────────────────────┐
│ │ │
┌────▼────┐ ┌────▼────┐ ┌────▼────┐
│ Антенна 1 │ │ Антенна 2 │ │ Антенна 3 │
└────┬────┘ └────┬────┘ └────┬────┘
│ │ │
└────────────┼───────────┘
│
┌──────▼───────┐
│ ПРИЁМНИК │
│ Выбор лучшего │
│ сигнала │
└──────────────┘Один и тот же сигнал передаётся через несколько антенн → приёмник выбирает лучший
Сравнительная таблица
| Параметр | MIMO | Diversity |
|---|---|---|
| Потоки данных | Несколько независимых | Один (дублируется) |
| Пропускная способность | Увеличивается в N раз | Не меняется |
| Надёжность | Высокая | Очень высокая |
| SNR выигрыш | 3-6 dB | 10-15 dB |
| Сложность | Высокая (матричные вычисления) | Средняя (переключение) |
| Для БПЛА | HD видео + телеметрия | Дальняя телеметрия в помехах |
Практика для ArduPilot (европейская часть РФ)
| Решение | Технология | Дальность | Цена |
|---|---|---|---|
| SiK Radio + Diversity | Diversity | 3-5 км | $80-150 |
| RFD900x | Diversity | 10-30 км | $400-600 |
| Herelink 1.1 | MIMO 2×2 | 10-15 км | $400-600 |
| Sky-Drones AIRLink | MIMO LTE | 30+ км | $500-800 |
⚠️ Рекомендации для ваших квадрокоптеров
| Сценарий | Выбор | Причина |
|---|---|---|
| Полёты в лесу | Diversity | Лучше пробивает помехи |
| HD видео трансляция | MIMO | Выше пропускная способность |
| Дальние миссии | Diversity + MIMO гибрид | Надёжность + скорость |
| Бюджетный вариант | SiK + Diversity | $100, дальность 3-5 км |
| Зимние полёты | Diversity | Стабильнее при обледенении |
