Зона Френеля в FPV: почему прямая видимость не гарантирует стабильную связь

Суть за 20 секунд

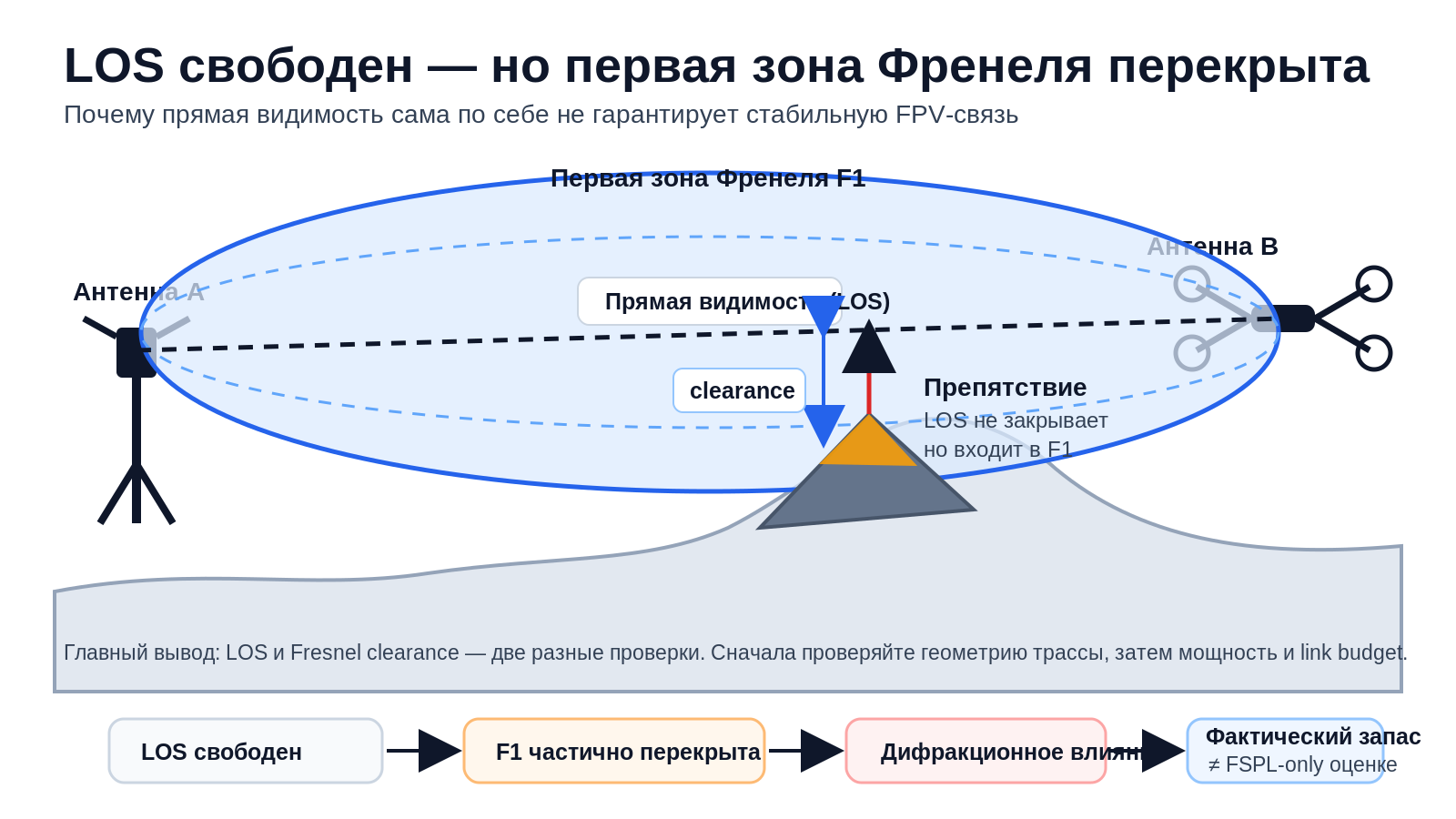

Прямая видимость (LOS) есть → часть F1 перекрыта → возрастает влияние дифракции → фактический запас отличается от оценки по свободному пространству. Практический вывод: сначала проверяем геометрию трассы, затем мощность.

Если между двумя антеннами виден прямой луч, это ещё не означает, что радиотрасса свободна. Радиоволна распространяется не по бесконечно тонкой линии. Вокруг прямого пути существует область, где разность хода волн влияет на результат в точке приёма. Для практического анализа прежде всего смотрят на первую зону Френеля — F1.

У FPV-связи есть как минимум две разные геометрические проверки:

1. есть ли прямая видимость между антеннами;
2. насколько свободна первая зона Френеля — то есть её просвет (clearance) вдоль трассы.

Можно пройти первую проверку и провалить вторую.

Проблема: «я вижу точку — почему линк плохой?»

Представим полёт за полем или вдоль склона. Антенна наземной станции и дрон находятся в прямой видимости. Между ними нет стены или холма, полностью закрывающего центральную линию. Кажется, что главная геометрическая проблема решена.

Но дерево, гребень, крыша или сам рельеф могут не пересекать центральный луч и при этом заходить внутрь первой зоны Френеля. Тогда условия уже отличаются от идеализированного свободного пространства. Возникает дифракционная область, а реальный уровень сигнала нельзя честно описывать только расчётом потерь в свободном пространстве (FSPL).

Инженерное противоречие

В терминах ТРИЗ здесь удобно сформулировать техническое противоречие.

Мы хотим держать антенны как можно ниже и компактнее: так проще установка, меньше мачта, меньше парусность и проще транспортировка. Но для той же трассы мы одновременно хотим увеличить пространственный просвет вокруг прямого луча и уменьшить влияние препятствий.

Если просто поднимать антенну, одна часть задачи улучшается, а другая может стать хуже по массе, габаритам, устойчивости или удобству. Поэтому полезно не сразу «добавлять высоту», а сначала определить, что именно ограничивает трассу и какие ресурсы уже есть в системе.

ИКР и ресурсы

Идеальный конечный результат можно сформулировать так: антенны остаются в удобных точках и на приемлемой высоте, но рельеф и препятствия не создают значимой дифракционной потери и трасса сохраняет нужный просвет F1.

Ресурсы системы:

• высота антенн A и B;
• положение наземной станции;
• маршрут и высота полёта;
• рабочая частота;
• естественные возвышенности для установки антенны;
• направленность и ориентация антенн;
• информация о профиле рельефа;
• энергетический запас радиолинии (link budget).

Ключевой принцип: сначала использовать информацию

Самый дешёвый ресурс здесь — информация. До покупки более мощного передатчика или высокой мачты можно построить профиль трассы и понять, где именно появляется минимальный просвет.

Это важный ТРИЗ-переход: вместо немедленного усиления системы сначала найти ключевую причину ограничения.

Что такое первая зона Френеля

Радиус F1 меняется вдоль линии: у концов трассы он стремится к нулю, а для симметричной трассы максимален около середины. При уменьшении частоты длина волны растёт, а вместе с ней растёт и радиус F1.

Отсюда важный инженерный вывод: более низкая частота может давать преимущество по потерям в свободном пространстве, но одновременно требовать большего геометрического просвета. Радиосистему нельзя оценивать по одному параметру.

Почему часто говорят о 60% F1

В инженерном планировании наземных line-of-sight радиотрасс часто используется ориентир в 60% радиуса первой зоны Френеля. В действующей ITU-R P.530-19 (§2.2.2) такой просвет над землёй указан как критерий для условий, близких к распространению в свободном пространстве. Это контекст проектирования terrestrial line-of-sight systems, а не универсальная гарантия для любой FPV-ситуации.

60% — не гарантия стабильной FPV-связи. Этот критерий не учитывает всё сразу: растительность, здания, многолучевость (multipath), качество антенн, кабельные потери, шум, помехи, аппаратные ограничения приёмника и динамику положения дрона.

Корректный вывод: достаточный просвет F1 уменьшает одну важную геометрическую причину ухудшения трассы. Он не превращает весь радиоканал в идеальный.

Контрпример

Допустим, расчёт FSPL показывает приемлемый запас, а центральная линия между точками A и B не пересекает рельеф. Можно было бы сделать вывод: «трасса хорошая».

Но профиль показывает, что гребень проходит почти вплотную к прямому лучу и сильно вторгается в F1. В этом случае вывод только по LOS и FSPL слишком оптимистичен.

Обратная ситуация тоже возможна: большой радиус F1 сам по себе ещё не означает проблему. Важно не его абсолютное значение, а фактический просвет относительно рельефа и препятствий.

Четыре концепции решения

После формулировки противоречия можно сравнить несколько физически разных вариантов:

1. Разделение в пространстве: перенести наземную станцию в точку, где профиль трассы свободнее, вместо простого увеличения мощности.
2. Изменение геометрии: поднять одну из антенн только настолько, насколько требуется для критического участка профиля.
3. Разделение по условиям: использовать разные точки старта или высоты для разных направлений и участков маршрута.
4. Изменение параметра системы: выбрать другую рабочую частоту, но оценивать её одновременно по FSPL, размеру F1, доступным антеннам и помеховой обстановке.

Ни один из вариантов нельзя заранее назвать лучшим. Их нужно сравнивать на одной и той же трассе и по одинаковым критериям.

Практическая проверка

Для быстрой проверки достаточно трёх величин: частота, длина трассы и положение интересующей точки вдоль неё. Калькулятор зоны Френеля FPV Club выдаёт радиус F1 и ориентир 60% просвета для быстрой геометрической оценки.

Но это только геометрический расчёт. Чтобы понять, свободна ли зона над реальным рельефом, нужен профиль трассы по цифровой модели рельефа (DEM). В полном анализе эти проверки нужно разделять: базовые величины рассчитываются по заданной геометрии, а выводы о LOS по рельефу и фактическом просвете F1 можно делать только после загрузки данных высот.

Что проверить на своей трассе

1. Постройте прямую A–B.
2. Рассчитайте F1 на рабочей частоте.
3. Найдите участок с минимальным просветом.
4. Сравните реальный просвет с радиусом F1.
5. Если просвет мал, сначала попробуйте изменить геометрию — высоту или положение точки — и только потом усиливать передатчик.
6. После геометрии отдельно проверьте энергетический баланс (link budget) и реальные полевые метрики связи.

Ограничения

Схема не учитывает автоматически деревья и здания, если их нет в модели высот. DEM ограниченного разрешения может пропустить узкие препятствия. Стандартный FSPL не описывает отражения и многолучевость. Даже хорошая геометрия трассы не компенсирует неисправную антенну, плохой пигтейл, перегруз приёмника или сильную внешнюю помеху.

Поэтому вывод статьи не «освободите 60% F1 — и всё заработает», а другой: не путайте видимость центрального луча с качеством всей радиотрассы.
