Link Budget в FPV: почему дальность нельзя увеличить «бесплатно»

Link budget показывает, откуда берётся расчётный энергетический запас радиолинии и куда он уходит. После этой статьи можно отделить free-space baseline от реальной устойчивости связи и проверить, какой ресурс — мощность, антенны, потери, режим или геометрия — действительно меняет запас.

Суть за 20 секунд

При неизменной частоте удвоение расстояния в свободном пространстве добавляет примерно 6 дБ потерь. Значит, если увеличить трассу с 5 до 10 км и ничего больше не менять, расчётный margin уменьшится примерно на те же 6 дБ. Эти децибелы должны откуда-то взяться: из TX power, gain, меньших потерь, более чувствительного/робастного режима или другой архитектуры трассы.

Базовая модель

Для первого приближения уровень на входе приёмника можно записать так:

Pr = Pt + Gt + Gr — Lt — Lr — FSPL

где Pt — мощность передатчика, Gt и Gr — усиления антенн, Lt и Lr — потери трактов, а FSPL — потери свободного пространства.

Расчётный запас относительно требуемого уровня приёмника:

Margin = Pr — S

где S — требуемый уровень сигнала для конкретного режима приёма. FSPL и margin — baseline. Они не учитывают все реальные механизмы ухудшения связи.

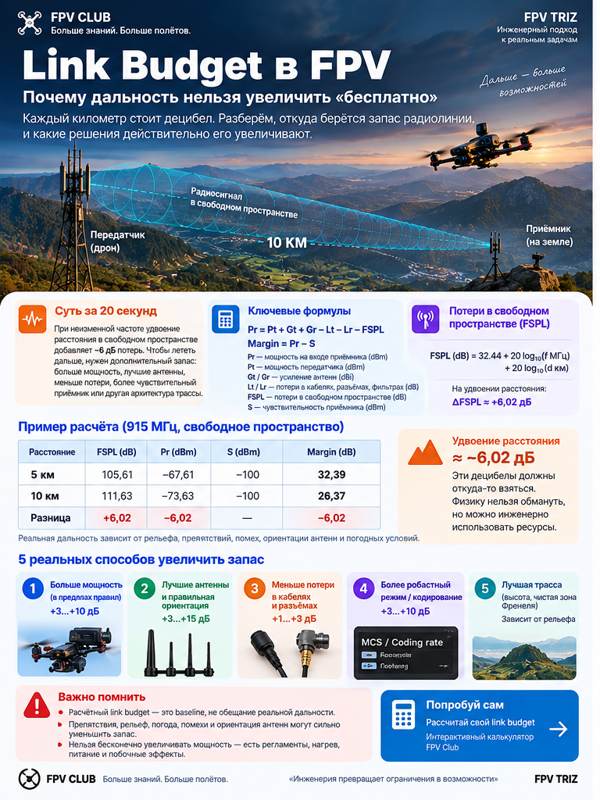

Расчётный пример: что делает одно только расстояние

Возьмём учебный сценарий: 915 МГц, Pt = 30 dBm, Gt = 2 dBi, Gr = 8 dBi, Lt = 1 dB, Lr = 1 dB. Для иллюстрации примем S = -100 dBm. Это условный порог для примера, а не характеристика конкретного приёмника.

FSPL ≈ 32,4 + 20 log10(fМГц) + 20 log10(dкм)

РАССЧИТАНО:
5 км: FSPL ≈ 105,61 dB; Pr ≈ -67,61 dBm; margin ≈ 32,39 dB.
10 км: FSPL ≈ 111,63 dB; Pr ≈ -73,63 dBm; margin ≈ 26,37 dB.

Удвоение расстояния съело ≈ 6,02 dB расчётного запаса при неизменных остальных параметрах. Это следствие free-space модели, а не измерение и не обещание стабильной связи на 10 км.

Инженерное противоречие

Хотим увеличить дальность, но не хотим повышать мощность, массу и размер антенн, энергопотребление и требования к точности наведения. При неизменных параметрах рост расстояния увеличивает propagation loss и уменьшает margin.

ИКР и ресурсы

Идеальный результат: нужная дальность достигается с достаточным запасом без экстремального увеличения одного параметра. Вместо вопроса «сколько добавить ватт?» полезнее спросить: где сейчас теряются децибелы и какие ресурсы уже есть в системе?

Ресурс 1 — убрать ненужные потери

Кабели, разъёмы, переходники и неудачная установка антенны могут съедать часть доступного бюджета. Компенсировать неизвестные потери мощностью — плохая диагностика: сначала нужно понять, есть ли эти потери и где они возникают.

Ресурс 2 — использовать антенны осознанно

Gain повышает уровень в нужном направлении, но высокий dBi обычно связан с более узкой диаграммой направленности. Поэтому «больше dBi» не означает «лучше при любом положении аппарата».

Ресурс 3 — изменить режим связи

Если протокол позволяет, более робастный режим может уменьшить требуемый уровень S ценой bitrate, частоты обновления или других характеристик. В link budget это такой же ресурс в dB, как мощность или gain, но с другой ценой.

Ресурс 4 — улучшить геометрию трассы

Высота, размещение антенн, LOS и clearance первой зоны Френеля не превращаются в одну добавку к FSPL. Они влияют на дополнительные реальные потери и должны проверяться отдельным геометрическим этапом.

Ресурс 5 — распределить улучшение

Вместо экстремального роста одного параметра можно собрать нужный запас из нескольких умеренных изменений: убрать часть losses, улучшить антенную систему, выбрать подходящий режим и улучшить трассу.

Контрпример: положительный margin не гарантирует линк

Положительный FSPL-only margin не означает, что связь обязательно будет стабильной. Перекрытая зона Френеля, дифракция, multipath, interference, ошибки поляризации и ориентации могут сделать реальный результат хуже baseline.

Обратное тоже важно: если расчётный baseline уже не даёт требуемого уровня для выбранного режима, одна только прямая видимость не создаст недостающую энергию.

Как проверить на своей системе

1. Зафиксировать частоту, TX power, gain обеих антенн, известные losses и требуемый RX level для выбранного режима.
2. Посчитать Pr и margin для исходного расстояния.
3. Менять по одному фактору: расстояние, TX power, gain, losses или S.
4. Сравнивать изменения в dB, не смешивая сразу несколько факторов.
5. После энергетического расчёта отдельно проверить LOS, Fresnel clearance, препятствия и дополнительные path losses.

Ограничения

Link budget — модель, а не измерение. Он не заменяет полевые RSSI/SNR/LQ, не описывает автоматически здания и растительность, multipath, interference, аппаратные нелинейности и все динамические условия полёта. Конкретный достаточный fade margin зависит от аппаратуры, режима, трассы и требований к надёжности; универсальное число здесь не задаётся.

Источники

• ITU-R P.525-5 — Calculation of free-space attenuation.
• ITU-R P.526-16 — Propagation by diffraction.
• ITU-R P.530-19 — terrestrial line-of-sight systems.

Главный вывод

Дальность радиолинии — системный результат. Дополнительные километры не появляются бесплатно: нужный запас должен прийти из мощности, усиления, уменьшения потерь, режима связи или улучшения условий трассы. ТРИЗ помогает не крутить один параметр наугад, а искать ресурсы во всей системе.

Следующий шаг

Взять одну реальную конфигурацию FPV-линии и прогнать несколько сценариев в FPV Radio Route Planner, меняя по одному фактору. Сначала сравнить расчётный margin, затем отдельно проверить LOS/Fresnel и реальные измерения на аппаратуре. Для выбора антенной архитектуры отдельно сравните MIMO и Diversity.
