Что такое AWG?

AWG (American Wire Gauge) — американская система калибровки проводов.

⚠️ Важно: Чем меньше число AWG, тем толще провод и больший ток он может пропустить.

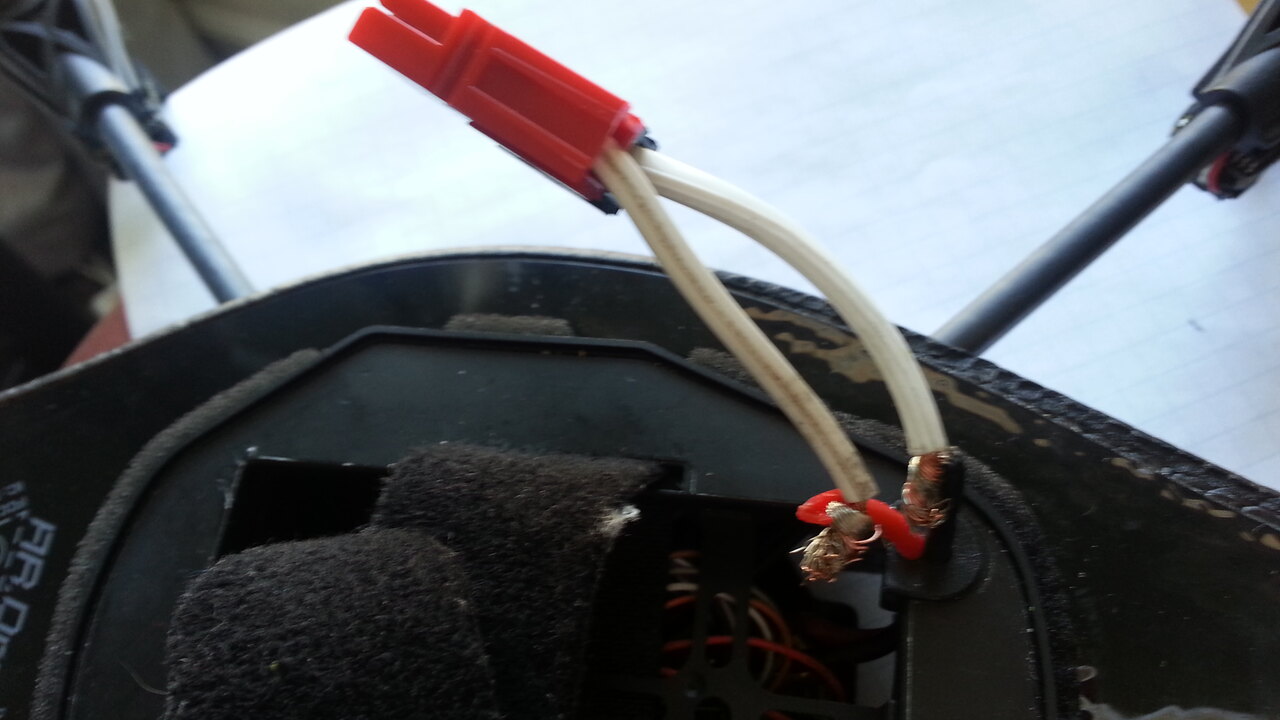

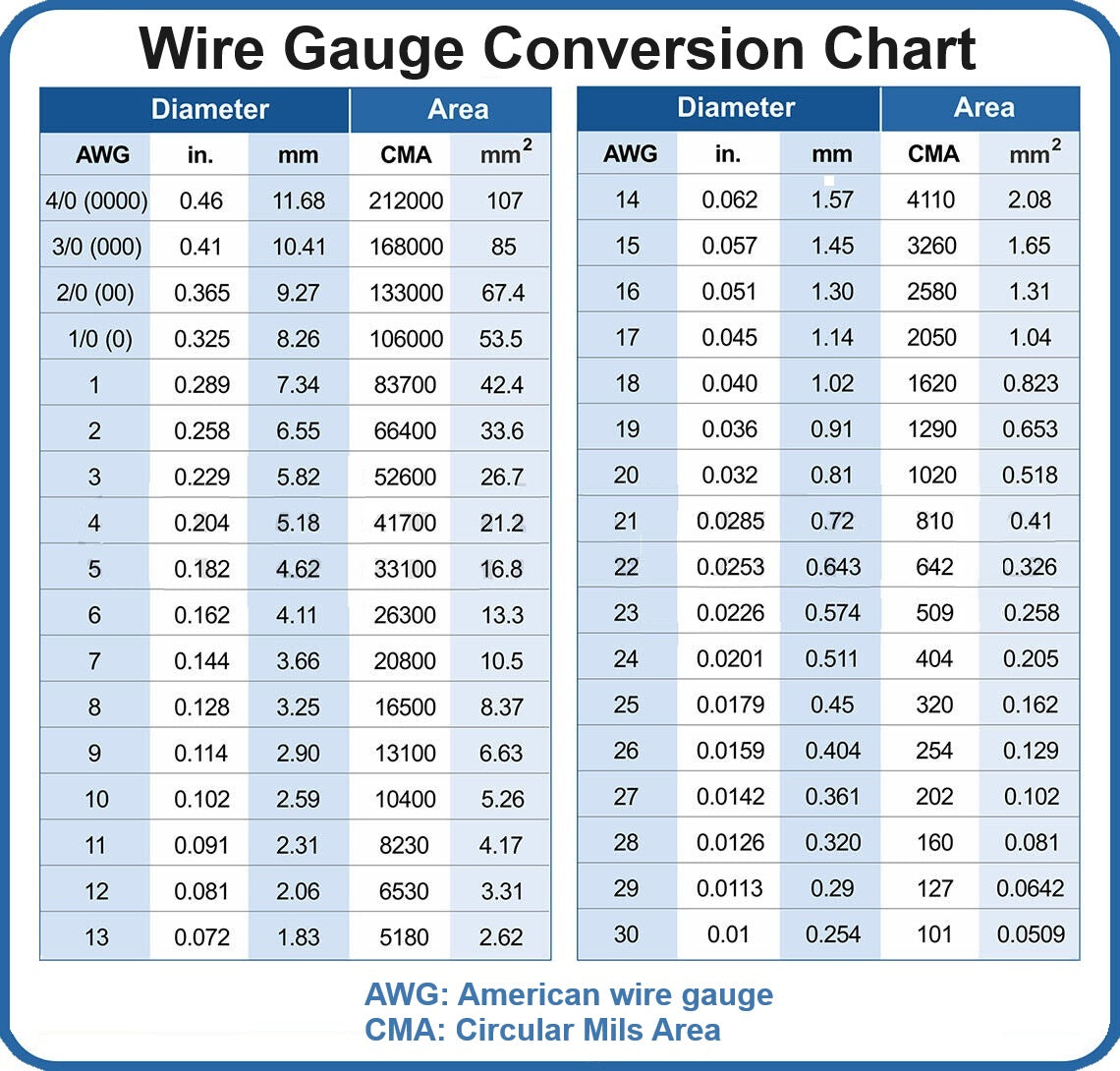

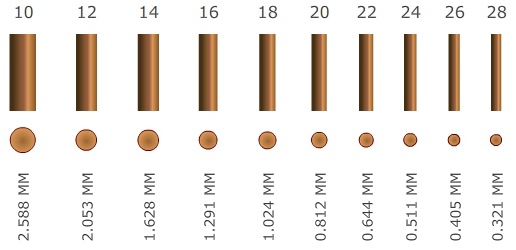

Таблица основных размеров AWG

AWG	Диаметр (мм)	Сечение (мм²)	Примечание
10	2.59	5.26	Силовые линии больших коптеров
12	2.05	3.31	Основные силовые (батарея → PDB)
14	1.63	2.08	Питание ESC, мощные моторы
16	1.29	1.31	Моторы, соединения ESC
18	1.02	0.82	Малые моторы, сервоприводы
20	0.81	0.52	Питание полетного контроллера
22	0.64	0.33	Сигнальные линии, легкие нагрузки
24	0.51	0.20	Приемники, камеры, сенсоры
26	0.40	0.13	Тонкие сигнальные соединения
28	0.32	0.08	Очень тонкая сигнальная проводка
30	0.25	0.05	Микро-дроны, сверхлегкие соединения

Рекомендации по применению для дронов

Силовые цепи (высокий ток)

Компонент	Рекомендуемый AWG	Ориентировочный ток	Применение
Подключение батареи	10–14 AWG	30–80A	XT60/XT90 коннекторы, основные силовые линии
ESC (регуляторы оборотов)	14–16 AWG	20–50A	Питание регуляторов от PDB
Моторы	16–18 AWG	15–40A	Подключение моторов к ESC

Сигнальные цепи (низкий ток)

Компонент	Рекомендуемый AWG	Применение
Приемник (Receiver)	26–30 AWG	Сигнальные провода, легкие и гибкие соединения
Камера / видеопередатчик	24–28 AWG	Видеосигнал, управление питанием
Сенсоры / телеметрия	26–30 AWG	GPS, датчики тока, барометры
Подсветка (LED)	24–26 AWG	Декоративная или сигнальная подсветка

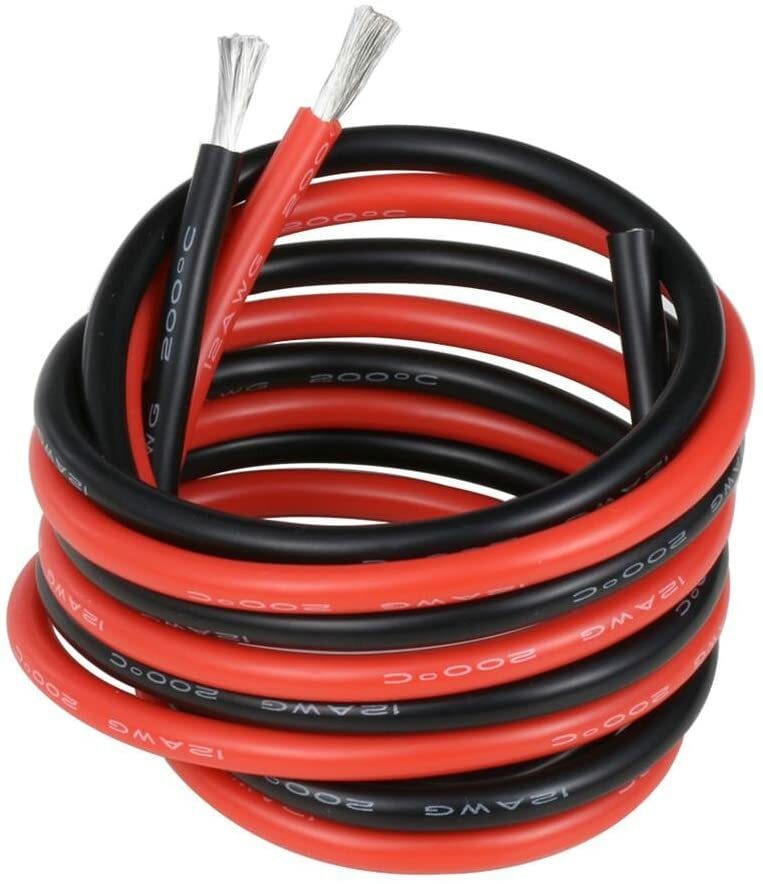

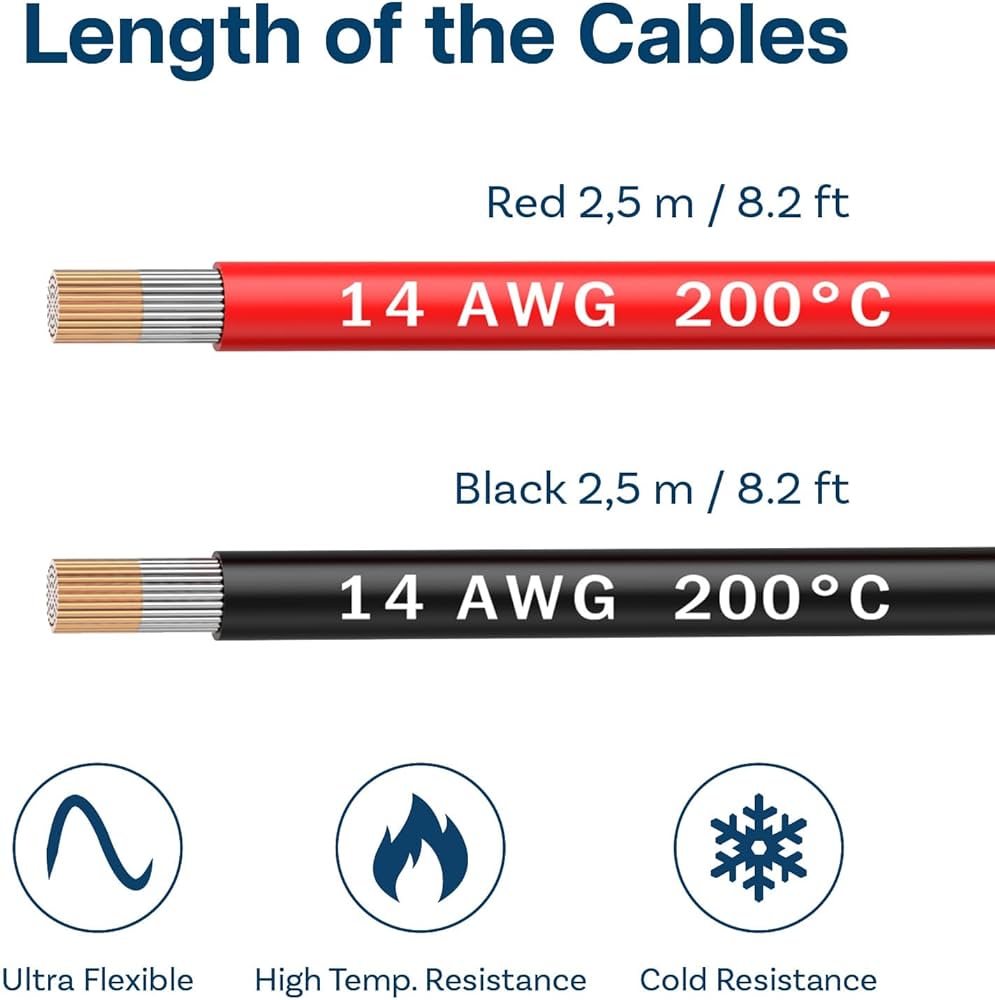

Почему силиконовые провода?

Для дронов рекомендуется использовать силиконовые провода с термостойкостью до 200 °C.

Преимущества:

• Высокая гибкость — удобно укладывать в тесном корпусе
• Термостойкость — не плавятся при пайке и нагреве от тока
• Малый вес — критично для летательных аппаратов
• Легкость пайки — силикон хорошо смывается флюсом

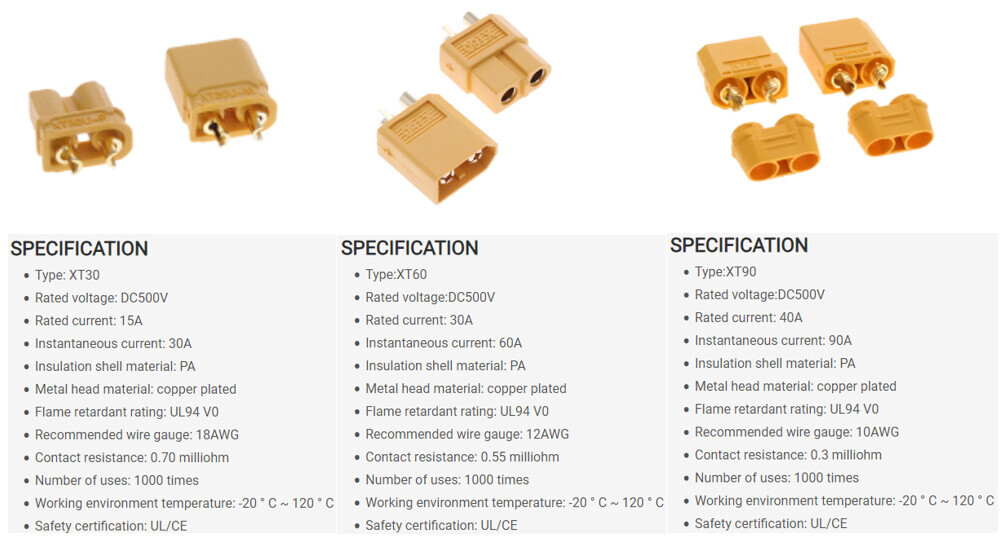

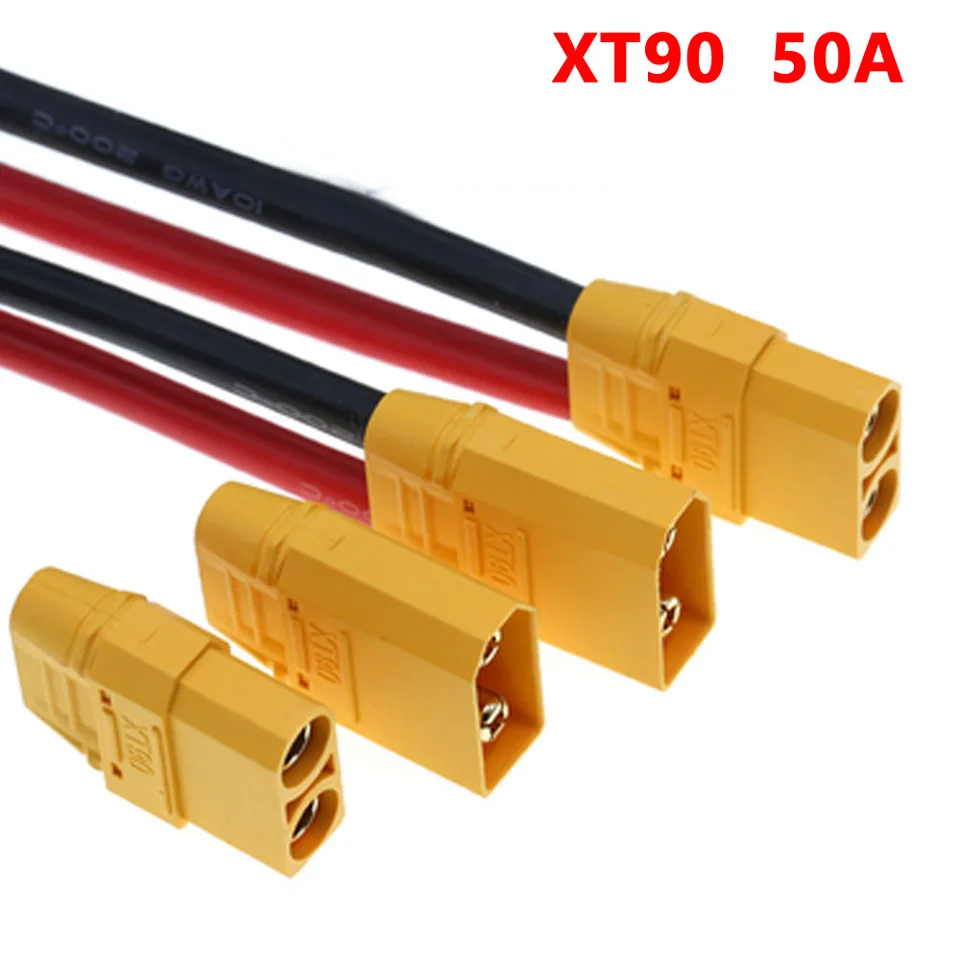

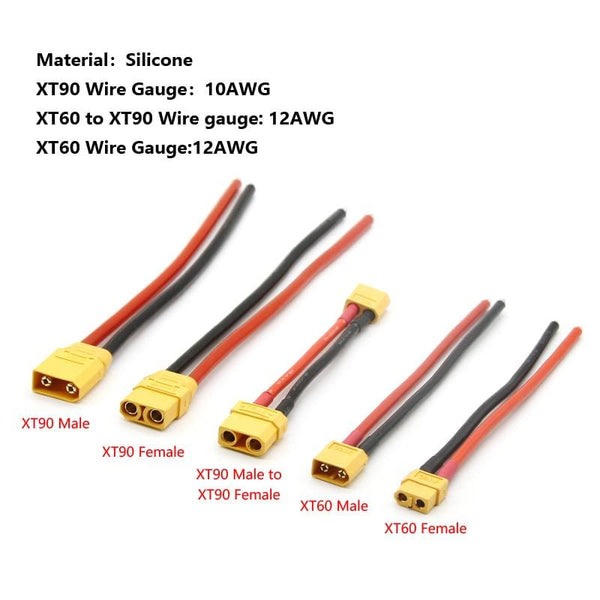

Разъёмы XT60/XT90

Совместимость разъёмов с проводами:

• XT30: 16–18 AWG
• XT60: 12–14 AWG
• XT90: 10–12 AWG

Практические примеры

Пример 1: Гоночный/фристайл дрон 5″

Характеристики:

• Батарея: 4S–6S LiPo
• ESC: 30–55 A
• Пиковый ток: до 60 A

Рекомендуемая проводка:

Батарея → PDB/FC: 12–14 AWG (силикон)
PDB → ESC: 14–16 AWG
ESC → Моторы: 16–18 AWG
FC → Приемник: 28–30 AWG
FC → Камера/VTX: 26–28 AWG

Пример 2: Микро-дрон (Tiny Whoop)

Характеристики:

• Батарея: 1S–2S LiPo
• Ток: 5–15 A

Рекомендуемая проводка:

Батарея → FC: 20–22 AWG
FC → Моторы: 24–26 AWG
Сигнальные линии: 28–30 AWG

Пример 3: Тяжелый мультикоптер (гексакоптер 12S)

Характеристики:

• Батарея: 12S LiPo
• Ток: 20–40 A на луч

Рекомендуемая проводка:

Батарея → PDB: 10–12 AWG
PDB → ESC: 12–14 AWG
ESC → Моторы: 14–16 AWG

⚠️ Внимание: Для очень высоких токов можно использовать несколько проводов меньшего сечения параллельно, но это требует аккуратного монтажа и проверки надежности соединений.

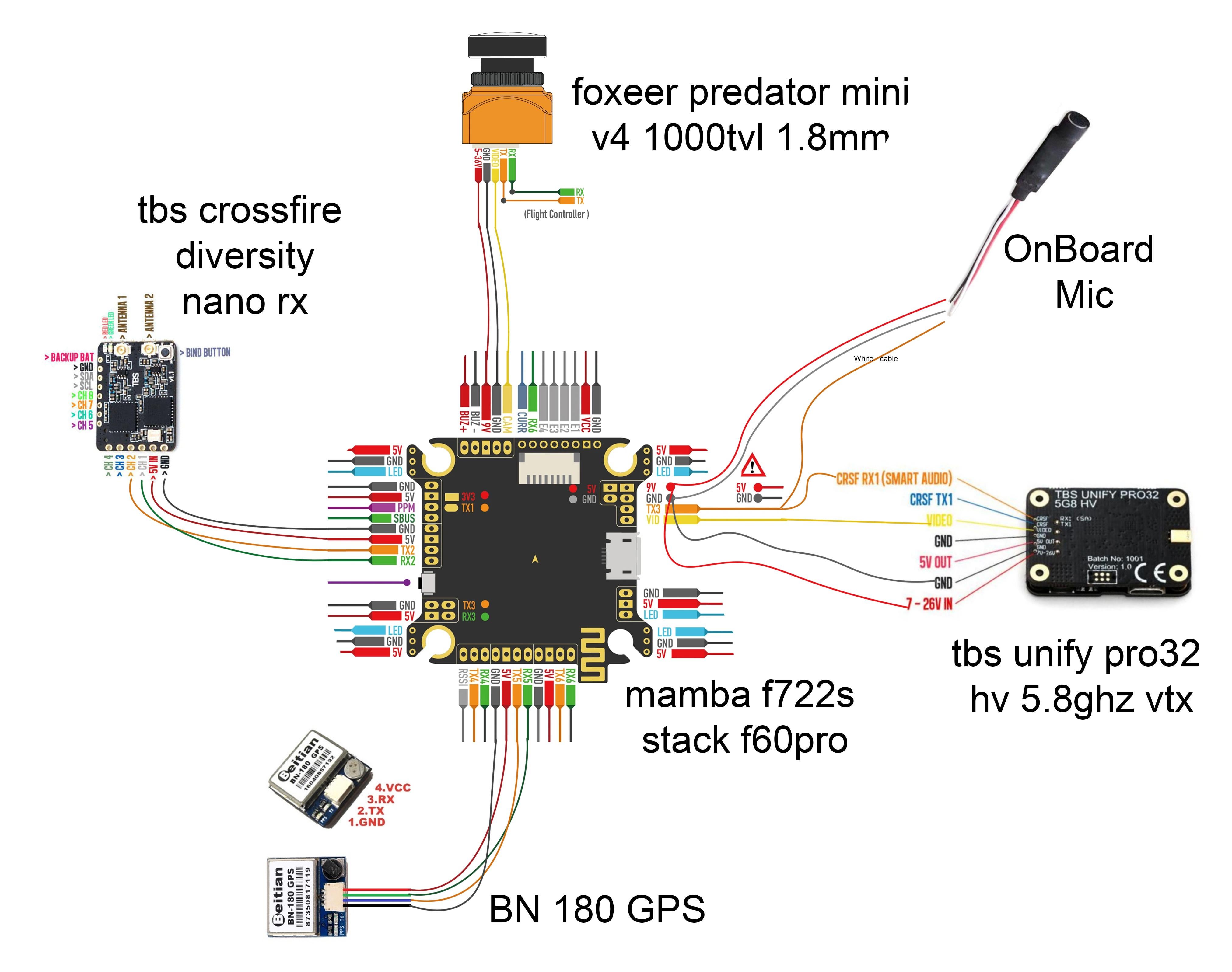

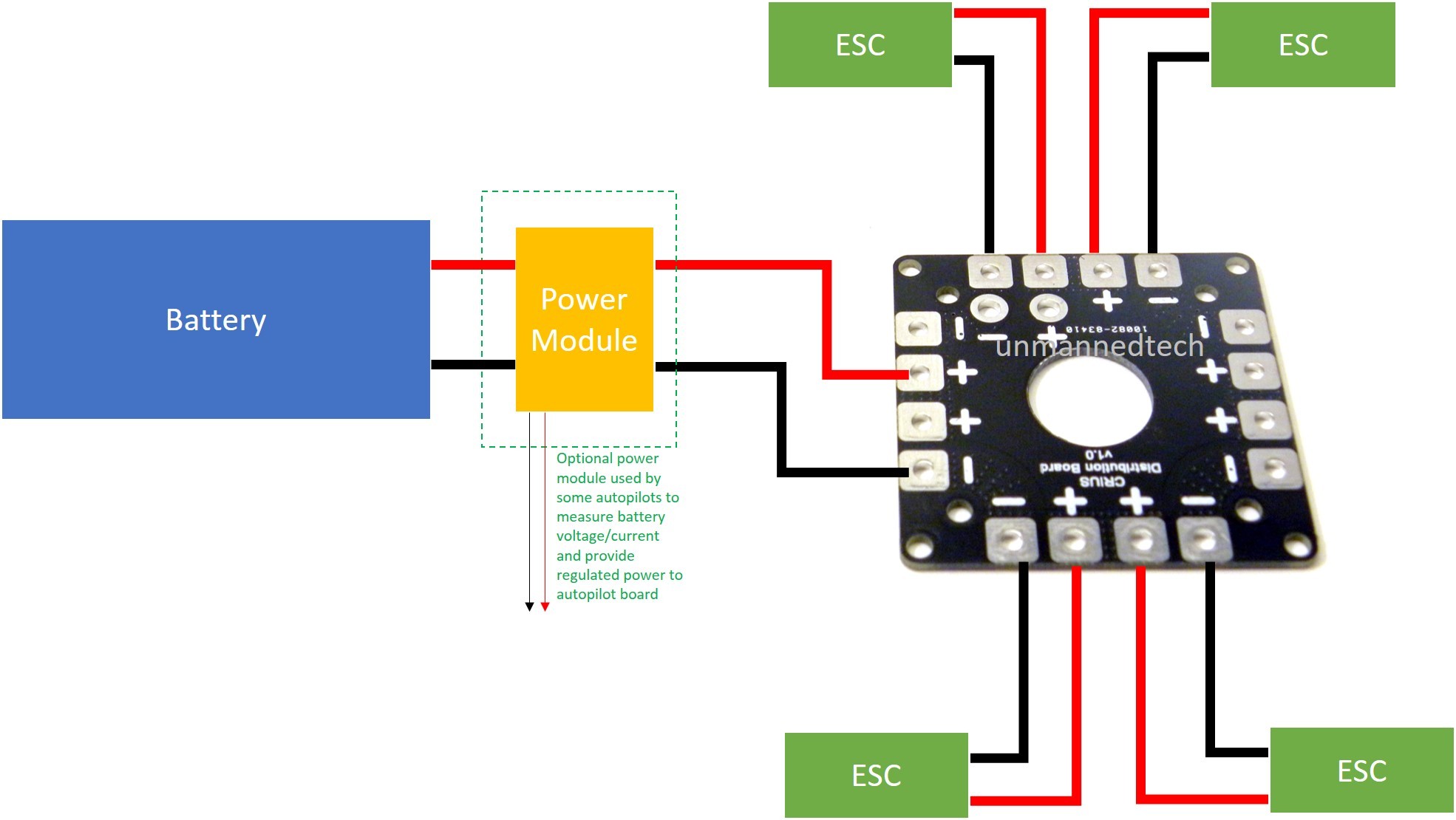

Схема подключения дронов

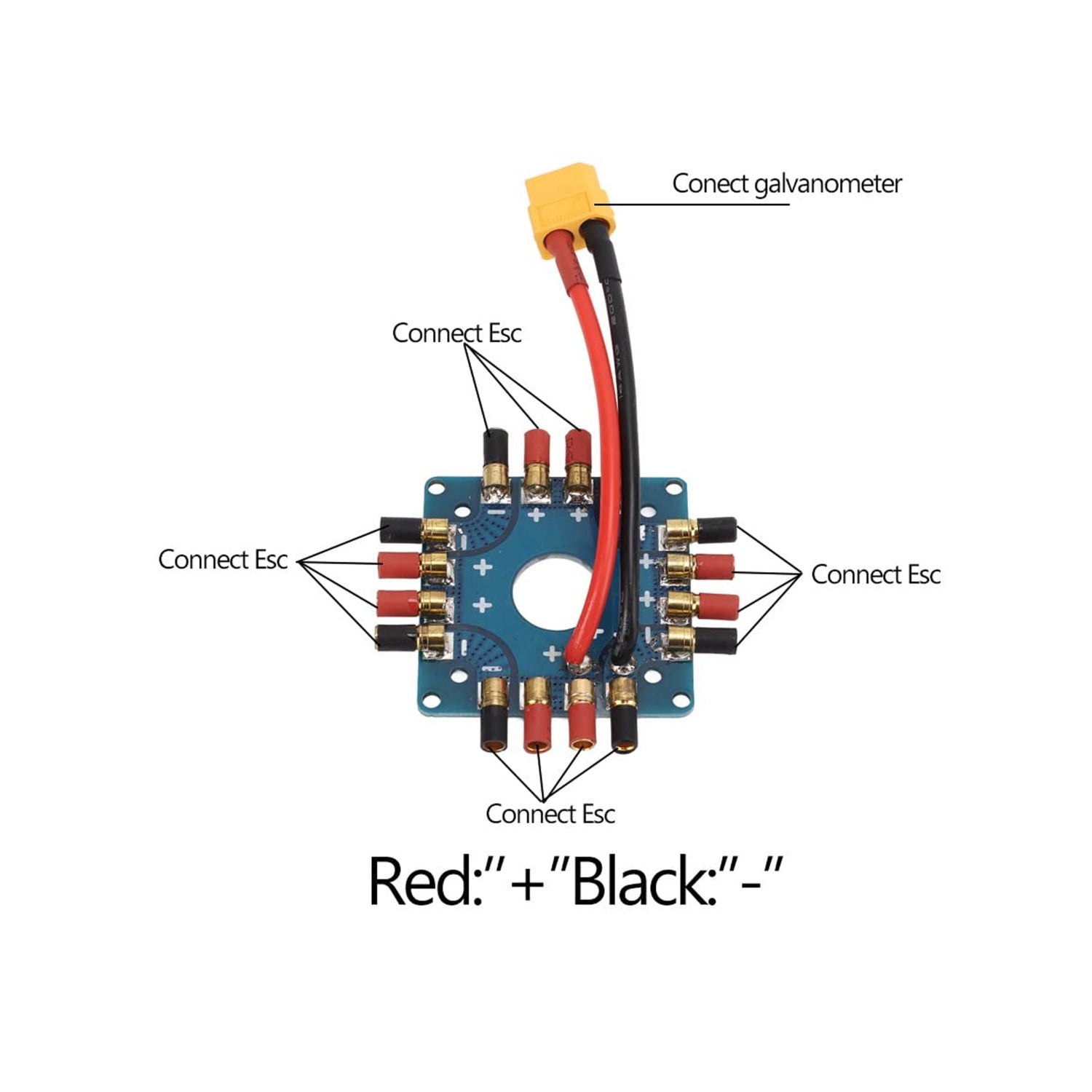

Платы распределения питания (PDB)

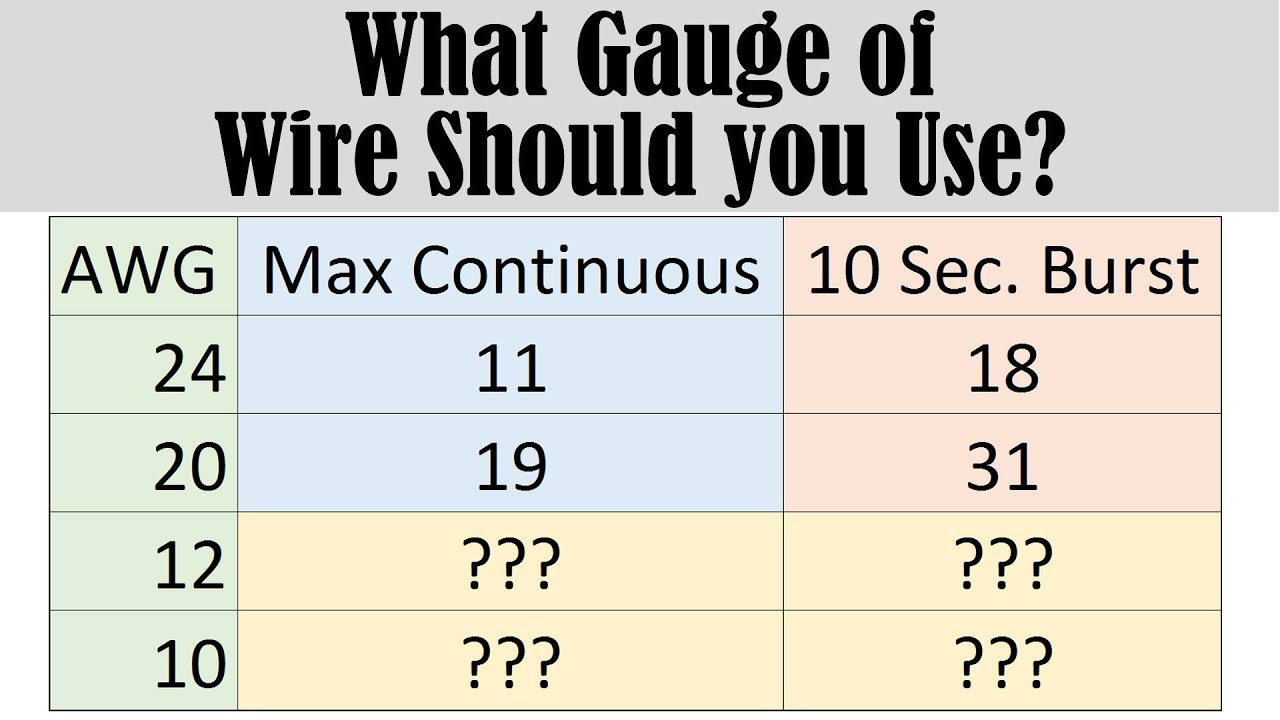

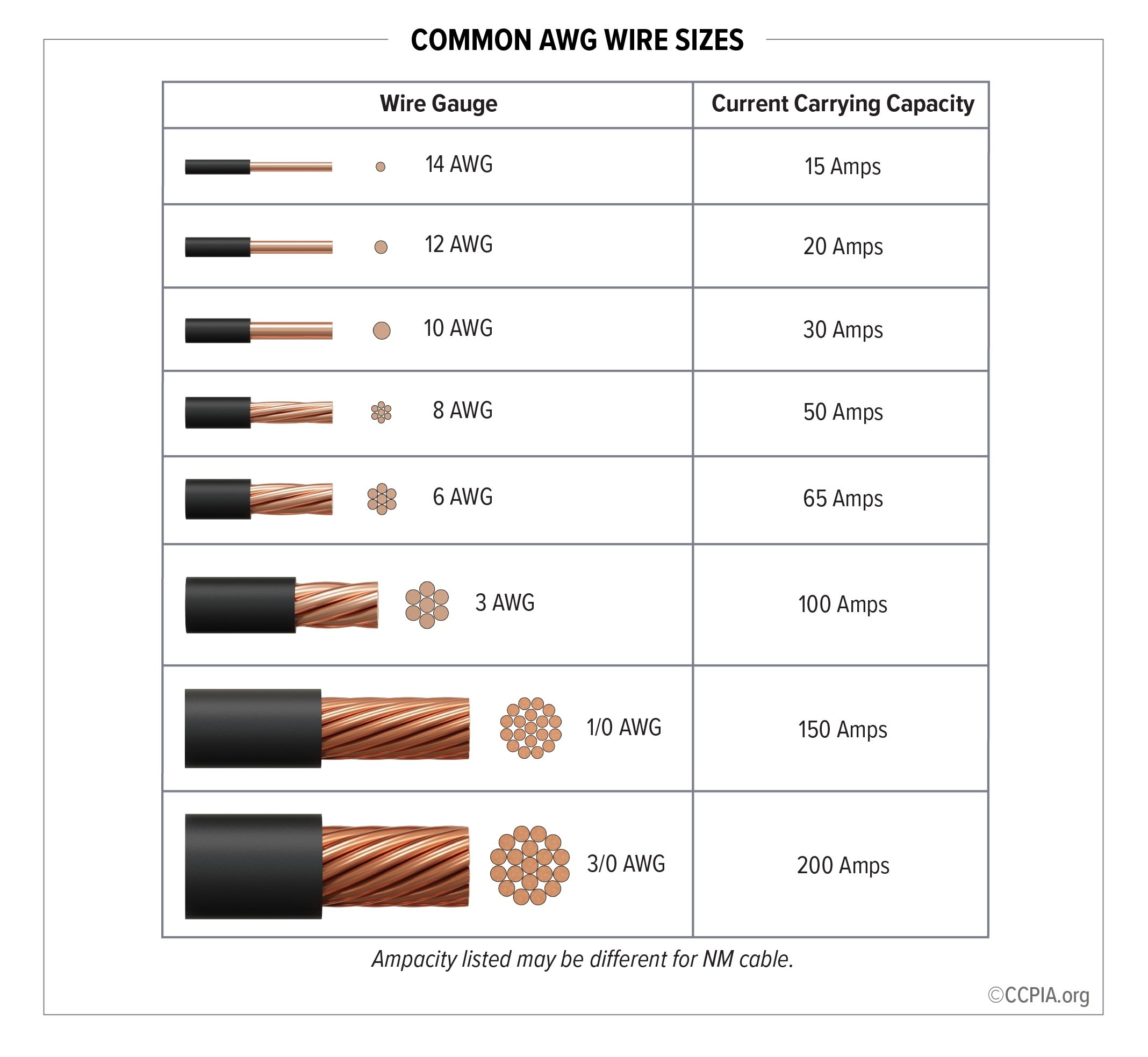

Токовая нагрузка и выбор сечения

Ориентировочная таблица для коротких отрезков в условиях дрона (воздушное охлаждение, импульсный ток):

AWG	Макс. ток (кратковр.)	Макс. ток (постоянный)
10	~80 A	~40 A
12	~60 A	~30 A
14	~45 A	~20 A
16	~30 A	~15 A
18	~20 A	~10 A
20	~15 A	~7 A

⚠️ Важно: Указанные значения — ориентир. Всегда закладывайте запас 20–30% по току и учитывайте длину провода: чем длиннее линия, тем больше потери напряжения.

Советы по монтажу

1. Вес имеет значение. Более толстый провод надежнее, но тяжелее. Для микро-дронов каждый грамм на счету — используйте минимально допустимый калибр.
2. Длина влияет на потери. Если провод длиннее 15–20 см, рассмотрите увеличение сечения на один шаг (например, вместо 16 AWG взять 14 AWG).
3. Цветовая маркировка. Придерживайтесь стандарта для упрощения обслуживания:

• Красный — плюс (+)
• Черный — минус/земля (–)
• Другие цвета — сигнальные линии

1. Изоляция и защита. В местах вибрации или трения используйте термоусадку или оплетку для предотвращения повреждения изоляции.

Быстрый расчет сечения

Для оценки минимального сечения провода можно использовать упрощенную формулу:

Сечение (мм²) ≈ Ток (А) / 25

Затем полученное значение сопоставляется с таблицей AWG.

Пример:
Ток 20 A → 20 / 25 = 0,8 мм² → ближайший стандарт: 18 AWG (0,82 мм²).

⚠️ Внимание: Это оценочная формула для коротких силовых линий в дронах. Для длинных кабелей или условий с плохим охлаждением требуется более детальный расчет.

Полезные ресурсы

• Таблица AWG с конвертацией в мм² — AllAboutCircuits
• Руководство по выбору проводов для моделей — RCGroups
• Документация по пайке силиконовых проводов — GetFPV

---

Итог: Правильный выбор AWG кабеля критически важен для безопасности и эффективности вашего дрона. Всегда выбирайте провод с запасом по току, учитывайте вес и длину линии, а для силовых цепей отдавайте предпочтение качественным силиконовым проводам.
