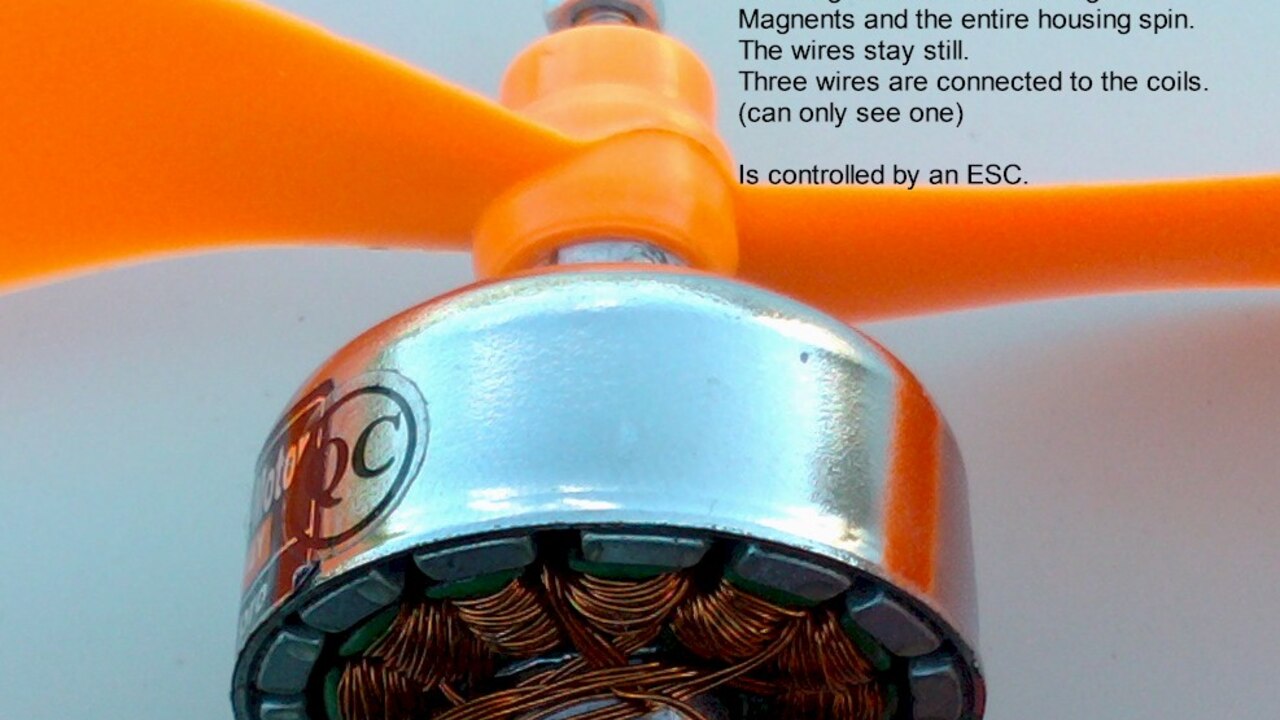

Что такое сопротивление обмотки и KV?
| Параметр | Что означает | Единицы измерения |
|---|---|---|
| Сопротивление обмотки (Rm) | Постоянное сопротивление медных обмоток статора между фазами | мОм (milliohm) |
| KV rating | Обороты в минуту на 1 вольт без нагрузки (теоретическое значение) | RPM/V |
⚠️ Важно: Сопротивление обмотки напрямую влияет на КПД мотора — чем ниже сопротивление, тем меньше потерь на нагрев ($$P = I^2 \times R$$).
Связь между сопротивлением и KV
Обратная зависимость:
* ↑ больше витков тонкого провода → ↑ сопротивление → ↓ KV → ↑ крутящий момент
* ↓ меньше витков толстого провода → ↓ сопротивление → ↑ KV → ↑ обороты, ↓ моментЭто фундаментальный принцип намотки бесколлекторных моторов.
Типичные значения сопротивления для популярных моторов
| Размер статора | Пример модели | KV | Сопротивление (фаза-фаза) | Применение |
|---|---|---|---|---|
| 1103 | BetaFPV 1102 | 19000–23000KV | 180–250 мОм | TinyWhoop, 1S |
| 1404 | T-Hobby F1404 | 3800–4200KV | 120–180 мОм | Cinewhoop, 3″ |
| 2207 | iFlight XING2 | 1855–2450KV | 45–85 мОм | 5″ FPV Freestyle/Racing |
| 2306 | T-Motor F60 Pro | 1750–2000KV | 50–90 мОм | 5–6″ Long Range |
| 2806.5 | BrotherHobby Avenger | 1300–1500KV | 60–110 мОм | 7″ Long Range, 6S |
| 3510 | T-Motor MN3510 | 700–900KV | 150–300 мОм | Крупные платформы, 6–12S |
| 4114 | KDE 4114XF | 380–500KV | 200–400 мОм | Промышленные, тяжелые дроны |
Данные основаны на спецификациях T-Motor, KDE, iFlight.
📌 Примечание: Сопротивление измеряется между двумя фазами (delta-схема). Значения могут отличаться на ±10% из-за допусков производства.
Как измерить сопротивление обмотки мультиметром
Стандартный мультиметр плохо измеряет значения <1 Ом. Рекомендуется метод с дополнительной нагрузкой [[45]][[99]]:
Необходимо:
* 2 мультиметра (вольтметр + амперметр)
* Резистор 5–10 Ом, 25 Вт
* Аккумулятор 2–4S
* Термометр/пирометр (опционально)
Схема:
[Аккумулятор] → [Резистор] → [Амперметр] → [2 фазы мотора]
↓
[Вольтметр параллельно мотору]
Формула:
R = V / I (Ом)
Коррекция на температуру:
R₂₀°C = R_изм × [1 + 0.0038 × (20 − T_изм)]🎥 Видео-инструкция: How to Measure Resistance Rm in a Brushless Motor (RCexplained)
📈 Таблица: KV vs Рекомендуемые пропеллеры и напряжение
| Назначение | Напряжение | Рекомендуемый KV | Пропеллер | Тяга/вес (TWR) |
|---|---|---|---|---|
| TinyWhoop | 1S (3.7V) | 18000–25000KV | 1.5–2″ | 2–3:1 |
| Toothpick | 2–4S | 6000–12000KV | 2.5–3″ | 3–4:1 |
| Cinewhoop | 4S / 6S | 3000–3800KV / 2000–2400KV | 3–3.5″ | 2.5–3:1 |
| 5″ Freestyle | 4S / 6S | 2300–2800KV / 1600–2000KV | 5″ tri-blade | 4–6:1 |
| 7″ Long Range | 6S | 1300–1800KV | 7″ bi-blade | 3–4:1 |
| Промышленный | 6–12S | 400–900KV | 13–18″ | 2–3:1 |
Источник: рекомендации LIGPOWER, Oscar Liang [[84]][[87]].
Практические примеры
Пример 1: Проверка мотора 2207 2450KV
* Измерено R (фаза-фаза): 52 мОм
* Номинал по спекам: 48–58 мОм ✅
* Ток холостого хода @4S: 0.9A (норма <1.2A) ✅
* Вывод: мотор исправен, обмотки симметричныПример 2: Подбор мотора под 6S для 7″ дрона
Цель: тяга ~1.2 кг на мотор, полёт 25+ мин
* Расчёт: 1200g × 4 = 4.8 кг общая тяга
* Вес дрона: ~1.4 кг → TWR ≈ 3.4:1 ✅
* Выбор: 2806.5 1500KV, R ≈ 75 мОм
* Проп: 7×4.5 carbon, 6S 10000mAh
* Ожидаемый ток в висении: ~5.5А/мотор
* Расчётное время: 10А·ч / (4×5.5А) ≈ 27 минФото и видео по теме
| Контент | Ссылка | Описание |
|---|---|---|
| 📸 Разборка мотора (статор/ротор) | T-Motor U-Series | Фото конструкции, обмоток, подшипников |
| 🎥 Измерение Rm мультиметром | RCexplained YouTube | Пошаговая инструкция с формулами |
| 📊 График КПД мотора | LIGPOWER Blog | Зависимость КПД от тока и сопротивления |
| 🖼️ Сравнение статоров | DIY Drone Guy | Фото 1103 / 2207 / 3510 статоров |
⚠️ Частые ошибки при подборе
- Высокий KV + большой проп → перегрузка по току, перегрев, выход из строя ESC
- Игнорирование сопротивления → моторы с высоким Rm греются сильнее при той же тяге
- Сравнение «на глаз» → всегда сверяйтесь с тестовыми графиками тяги/тока от производителя
- Неучёт температуры → сопротивление меди растёт на ~0.4%/°C, измерения лучше проводить при 20–25°C
🔗 Полезные ресурсы
- 📘 ArduPilot: Motor Selection Guide — рекомендации по КПД и подбору моторов
- 🧰 ECalc.ch — калькулятор подбора мотор/проп/батарея/ESC
- 📊 T-Motor Spec Sheets — официальные даташиты с графиками и сопротивлениями
- 🎓 Oscar Liang: Motor Guide — подробный гайд по выбору моторов для FPV
📌 Для европейской части РФ: при заказе моторов учитывайте, что популярные бренды (T-Motor, KDE, iFlight) доступны через официальных дистрибьюторов или проверенные площадки. Всегда запрашивайте даташит с кривыми тяги и значениями сопротивления перед покупкой.
